- 27 -

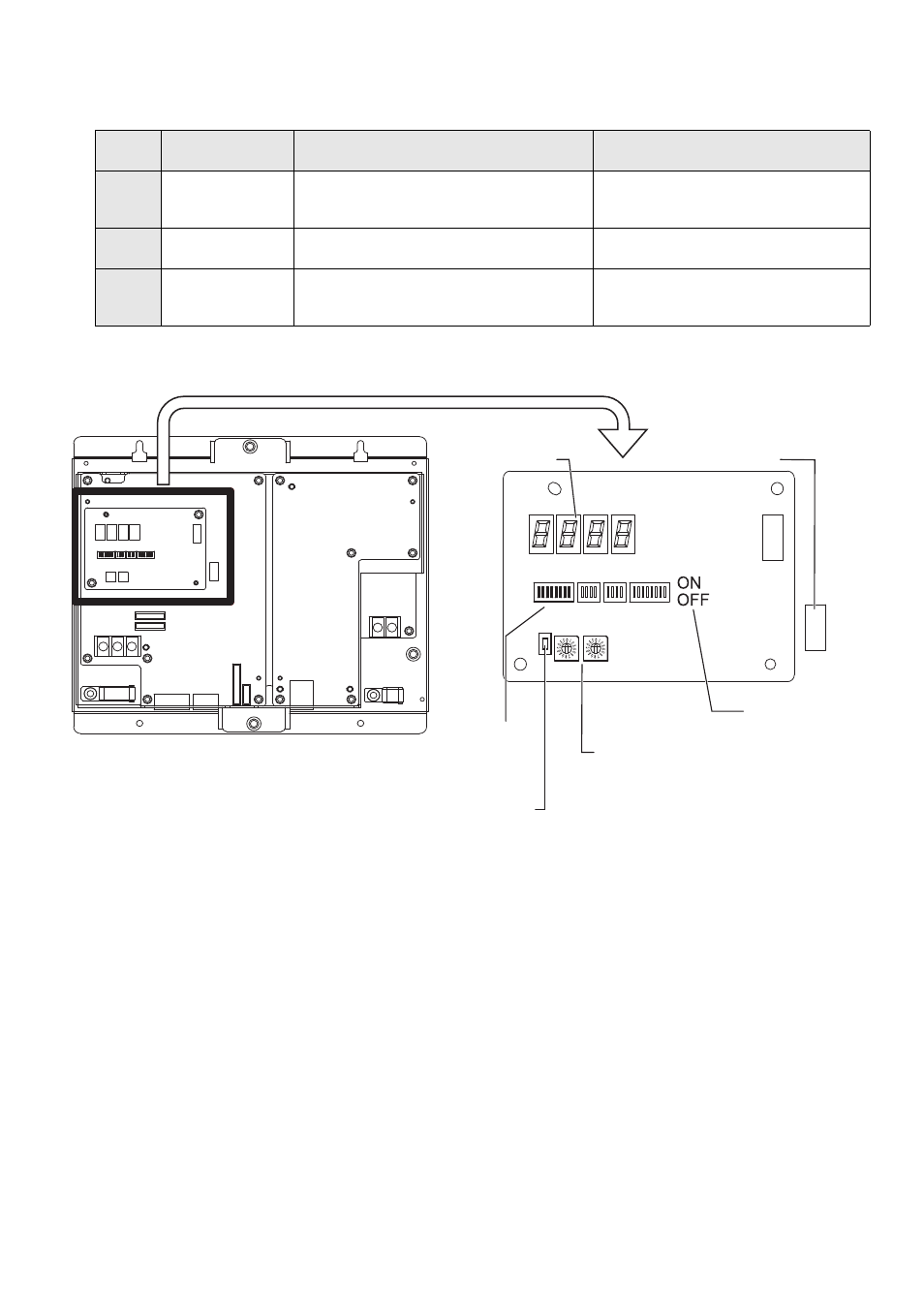

11-1. Установка переключателей
Принцип установки переключателей показан ниже на примере установки параметра №250 “Копирование Начальных
настроек и Настроек пользователя на устройство USB”.
Шаги
Настраиваемый
компонент
Порядок установки
7-сегментный светодиодный дисплей
1
Выберите номер
параметра.
Установите переключатель SW601 в [1111 1010]. На одну секунду появится индикация
[ _ 250], а затем значения, установленные
переключателями SW606 и SW607.
2
Введите
значение.
Установите переключатель SW606 (старший разряд) в “0”,
а переключатель SW607 (младший разряд) – в “0”.
[ 0 ]
3
Сохраните
значение.
Нажмите и удерживайте переключатель
SW605 в течение трех секунд.
Значение [0] начнет на дисплее начнет мигать и
появится надпись [End].
Сбросьте установку, если отображается [ Err_ ].
SW601
SW605
SW606, SW607
Переключатель установки
подробной информации
(Используется для выбора параметров)
Переключатель установки подробной информации
(Используется для сохранения настроек)
Переключатель установки подробной информации
(Используется для выбора значений и параметров
для вывода на светодиодном дисплее)
7-сегментный
светодиодный
дисплей
Порт USB
Панель
Переключателей
Основная панель
Панель M-NET
TB3
TB1
ON : ВКЛ
OFF : ВЫКЛ
