- 24 -

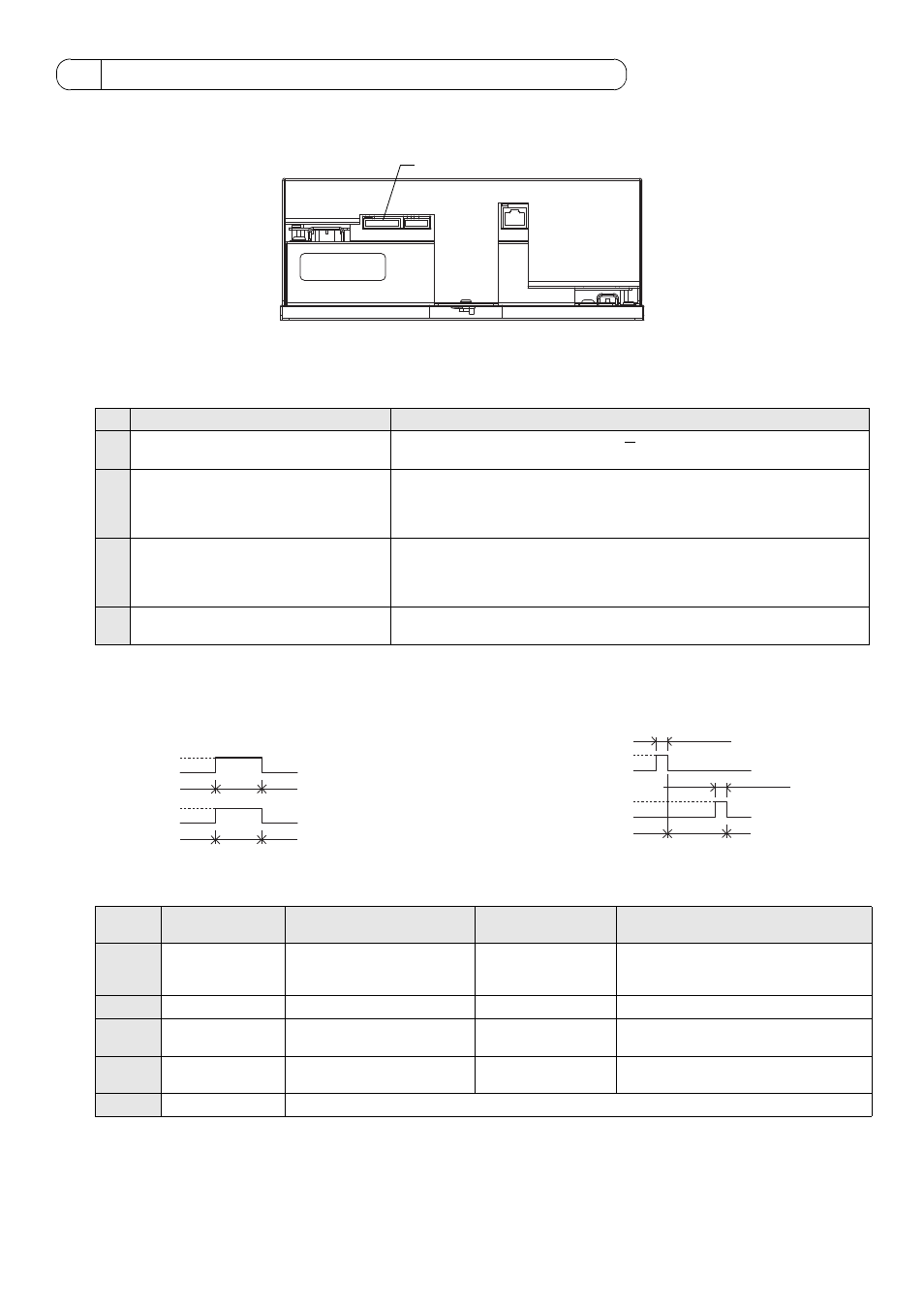

10-1. Функция внешних входных сигналов
* Для обеспечения приема внешних входных сигналов необходим адаптер внешних входных/выходных сигналов
(PAC-YG10HA) и внешний источник питания.
10-1-1. Настройки функции внешних входных сигналов (устанавливается с помощью веб-браузера для исходных установок)
Сигнал внешнего контакта (12 В пост. тока или 24 В пост. тока) может использоваться для передачи сигналов, указывающих
на следующие состояния управляемых пультом блоков кондиционирования воздуха: Аварийная остановка / Нормальная
работа, Запуск / Остановка и Блокировка ВКЛ/ВЫКЛ локального пульта дистанционного управления.
10-1-2. Статические и импульсные сигналы
(A) Статические сигналы (B) Импульсные сигналы
10-1-3. Характеристики входа внешних сигналов
(A) Статические сигналы
1 Если выбран “Сигнал Аварийная остановка / Нормальная работа”, блок будет остановлен в аварийном режиме
при замыкании контакта и начнет работу в нормальном режиме при размыкании контакта. После сброса
сигнала аварийной остановки все блоки будут оставаться в остановленном состоянии, включая блоки, которые
работали в момент получения входного сигнала аварийной остановки. Для возврата в предыдущее состояние
эти блоки необходимо перезапустить вручную.
2 Если выбран “Сигнал Запуск / Остановка”, при замыкании контакта внешнего входного сигнала блок запустится,
а при размыкании –остановится.
10 Внешние входные/выходные сигналы
№ Функция внешних входных сигналов Примечания
1
Внешние входные сигналы использоваться
не будут. (заводская установка)
2
Аварийная остановка / Нормальная
работа (статический сигнал)
Во время аварийной остановки локальный пульт дистанционного управления не
позволяет переключить режим Запуск / Остановка, а пульт GB-50ADA не позволяет
переключить режим Запуск / Остановка и изменить настройку Блокировка ВКЛ/
ВЫКЛ. Параметры таймера будут игнорироваться.
3
Запуск / Остановка
(статический сигнал)
Локальный пульт дистанционного управления не позволяет переключить
режим Запуск / Остановка, а пульт GB-50ADA не позволяет переключить
режим Запуск / Остановка и изменить настройку Блокировка/Разрешение.
Параметры таймера будутигнорироваться.
4
Запуск / Остановка, Блокировка ВКЛ/
ВЫКЛ (импульсный сигнал) Длительность импульса (контакт ЗАМКНУТ) должна быть между 0,5 и 1
секундой.
CN5
Провод
(PAC-YG10HA)
Аварийная остановка / Нормальная
работа (статический сигнал)
Запуск / Остановка
(статический сигнал)
Запуск / Остановка, Блокировка ВКЛ/
ВЫКЛ (импульсный сигнал)
№ 5
Оранжевый Входной сигнал Аварийная
остановка / Нормальная
работа Входной сигнал
Запуск / Остановка Входной сигнал работы
№ 6 Желтый Не используется Не используется Входной сигнал остановки
№ 7
Синий Не используется Не используется Входной сигнал блокировки локального
пульта дистанционного управления
№ 8
Серый Не используется Не используется Входной сигнал отключения блокировки
локального пульта дистанционного управления
№ 9 Красный Внешнее питание 12 В пост. тока или 24 В пост. тока
MODEL :
Serial number :
Контакт внешних входных/выходных сигналов (CN5)
(Пример) Запуск / Остановка
Сигнал 1 (Запуск)
Сигнал 2 (Остановка)
Контакт ЗАМКНУТ
Контакт РАЗОМКНУТ
Контакт ЗАМКНУТ
Контакт РАЗОМКНУТ
0,5–1 секундой
0,5–1 секундой
Остановка Остановка Аварийная остановка
Контакт ЗАМКНУТ
Контакт РАЗОМКНУТ
Контакт ЗАМКНУТ
Контакт РАЗОМКНУТ
Норма Норма
Аварийная
остановка
Остановка Остановка Запуск
* Аналогично для входного сигнала Блокировка/Разрешение.
