- 16 -

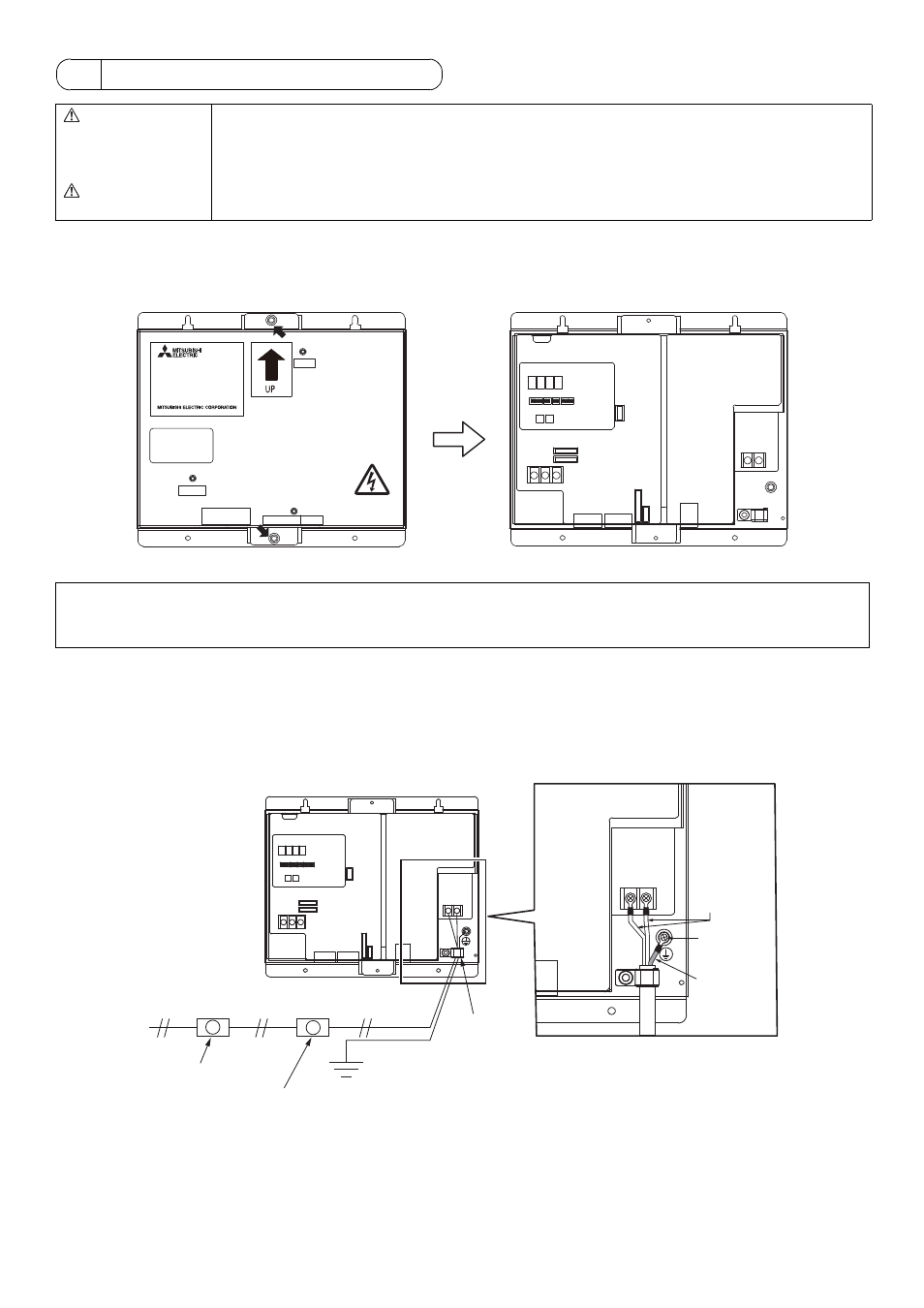

6-1. Установка и снятие крышки
Отверните два винта на крышке, чтобы снять крышку, как показано на рисунке ниже.
Установите крышку на место с помощью ранее отвернутых винтов.
6-2. Подключение кабеля питания и кабеля защитного заземления
• Подсоедините провода питания и провод защитного заземления, как показано на рисунке ниже.
• Перед подключением проводов питания и защитного заземления к соответствующим клеммам (клеммная колодка
кабеля питания или кабеля защитного заземления) прикрепите кольцевую клемму М3,5 к проводу питания, а
кольцевую клемму М4 – к проводу защитного заземления.
• Закрепите кабели с помощью кабельных зажимов.
• Установите прерыватель максимального тока и выключатель остаточных токов на кабеле питания. Используйте
двухполюсный прерыватель (2P2E) с расстоянием между полюсами не менее 3 мм ( 1 / 8 дюйма).
6 Проводные соединения
ПРЕДОСТЕРЕЖЕНИЕ • Электромонтажные работы должны выполняться квалифицированным персоналом. Нарушение
правил выполнения электромонтажных работ может привести к поражению электрическим током
или возгоранию.
• Перед проведением электромонтажных работ отключите питание.
ВНИМАНИЕ • Для исключения повреждения клеммной колодки не подключайте источник питания переменного
тока (100–240 В перем. тока) к клеммной колодке линий передачи данных M-NET.
Для предотвращения перегрева и возгорания правильно закрепите кабели, чтобы их вес не воздействовал на
разъемы.
Неправильно подключенные кабели могут оборваться, нагреться и привести к образованию дыма и возгоранию.
Error
M-NET
CN5
I/O
CN4
Serial
Serial number :
Ver. :
DB No. :
LINK/ACT LAN
TB1
L/L1 N/L2
Питание
100-240 В переменного тока
50 Гц/60 Гц
B Выключатель остаточных токов
A Прерыватель максимального тока*1
Земля
Провод защитного
заземления
Провод питания
Провод питания
Клемма
защитного
заземления
Провод
защитного
заземления
Кабельные
зажимы
*1 При использовании плавкого предохранителя устанавливайте его совместно с главным
выключателем (номинал: 3 А).
