- 25 -

(B) Импульсные сигналы

1

При получении импульсных сигналов управления блоками во время работы блоки продолжат работу (то же для

сигналов Остановка, Блокировка и Разрешение).

2

Если управление с локальных пультов дистанционного управления блокировано, режим Запуск / Остановка,

режим работы, уставка температуры и параметры сброса сигнализации замены фильтра не могут быть

изменены с помощью локального пульта дистанционного управления.

3

Длительность импульса (контакт

ЗАМКНУТ

) должна быть между 0,5 и 1 секундой.

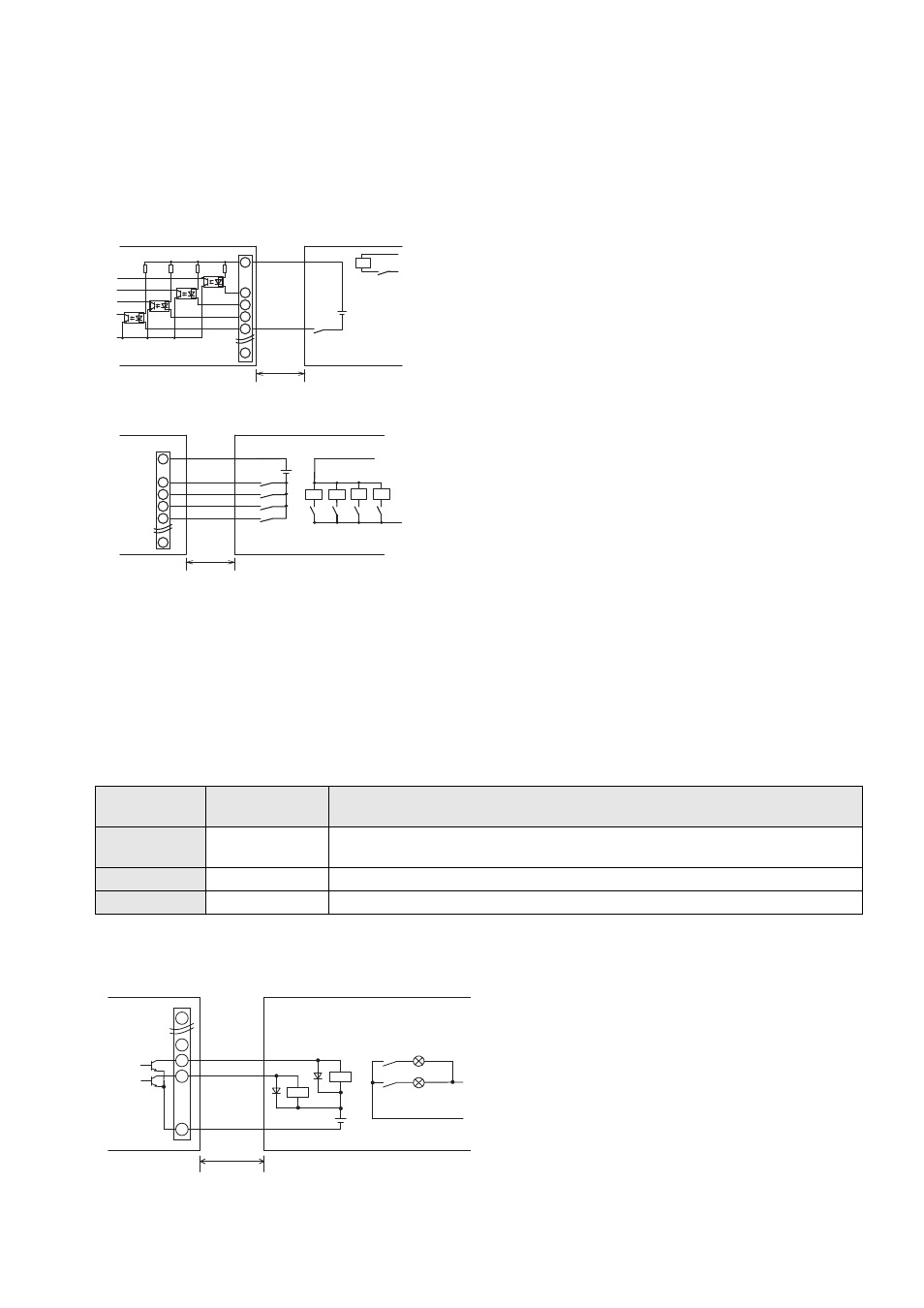

10-1-4. Рекомендуемая схема

(A) Статические сигналы

1

Реле, источники питания постоянного тока и кабели-удлинители должны поставляться на место установки.

2

Максимальная длина кабеля-удлинителя составляет 10 м (32 фута). (Используйте кабель сечением не менее 0,3 мм

2

.)

3

Обрежьте кабель возле разъема и изолируйте оголенный конец кабеля изоляционной лентой.

10-2. Функция внешних выходных сигналов

* Для использования внешних выходных сигналов требуется адаптер внешних входных/выходных сигналов (PAC-

YG10HA) и внешний источник питания.

10-2-1. Внешние выходные сигналы

Сигнал состояния работы выводится, если работают один или несколько блоков, а сигнал неисправности – в случае

обнаружения неисправности в одном или нескольких блоках.

10-2-2. Характеристики выхода внешних сигналов

1

При возникновении неисправности выводится сигнал состояния работы.

10-2-3. Рекомендуемая схема

1

Во время работы и при обнаружении неисправности включаются все элементы.

2

Максимальная длина кабеля-удлинителя составляет 10 м (32 фута).

3

Реле, лампы, диоды и кабели-удлинители должны поставляться на место установки.

CN5

Провод

(PAC-YG10HA)

Тип клеммы

№ 1

Зеленый

Общий провод заземления для выхода внешних сигналов

(источник питания постоянного тока, заземление источника питания)

№ 2

Черный

Запуск / Остановка

№ 3

Коричневый

Неисправность / Норма

CN5

X1

10 м(32 фута)

10 м(32 фута)

X1

CN5

X1

X2

Y1

Y2

X1

X2

Y1

Y2

9

8
7
6
5

1

9

8
7
6
5

1

Красный

Оранжевый

Не более

GB-50ADA

(B) Импульсные сигналы

Запуск / Остановка или

Аварийная остановка

Питание

(*1)

(12 В пост. тока или 24 В пост. тока)

В качестве X1, X2, Y1 и Y2 используйте реле со следующими
характеристиками.
Характеристики контактов

Номинальное напряжение: 12 В пост. тока или выше
Номинальный ток: 0,1 A или выше

Минимальная нагрузка: 1 мА пост. тока или ниже
(*1) Используйте источник питания, соответствующий

характеристикам используемых реле.
(12 В пост. тока или 24 В пост. тока)

Питание

(*1)

(12 В или 24 В постоянного тока)

Красный

Серый

Запуск Остановка Блокировка

Разрешение

GB-50ADA

Не более

Синий

Желтый
Оранжевый

CN5

Z1

L1

4

9

3

2

1

Z1

Z2

Z2

L2

С реле

Коричневый

Черный

Зеленый

Не более

10 м (32 футов)

GB-50ADA

Диод

(*2)

Питание

(*1)

L1 : Индикатор работы

L2 : Индикатор

В качестве Z1 и Z2 используйте реле со следующими
характеристиками.
Рабочая катушка
Номинальное напряжение: 12 В пост. тока или 24 В пост. тока
Потребляемая мощность: не более 0,9 Вт
(*1) Используйте источник питания, соответствующий

характеристикам используемых реле.
(12 В пост. тока или 24 В пост. тока)

(*2) Установите диоды с обеих сторон катушек реле.
