Инструкция по эксплуатации HONDA CBR600RR
Страница 48
38
СЦЕПЛЕНИЕ
Регулировка сцепления требуется, если дви
гатель глохнет при включении передачи, или
мотоцикл проявляет тенденцию к самопроиз
вольному перемещению вперед, а также если
сцепление пробуксовывает, вызывая отстава
ние разгона от увеличения частоты вращения
вала двигателя. Незначительная регулировка
может быть выполнена с помощью регуля
тора (3) троса сцепления на рычаге сцепления
(1).
Нормальный свободный ход рычага сцеп
ления составляет:
10 20 мм

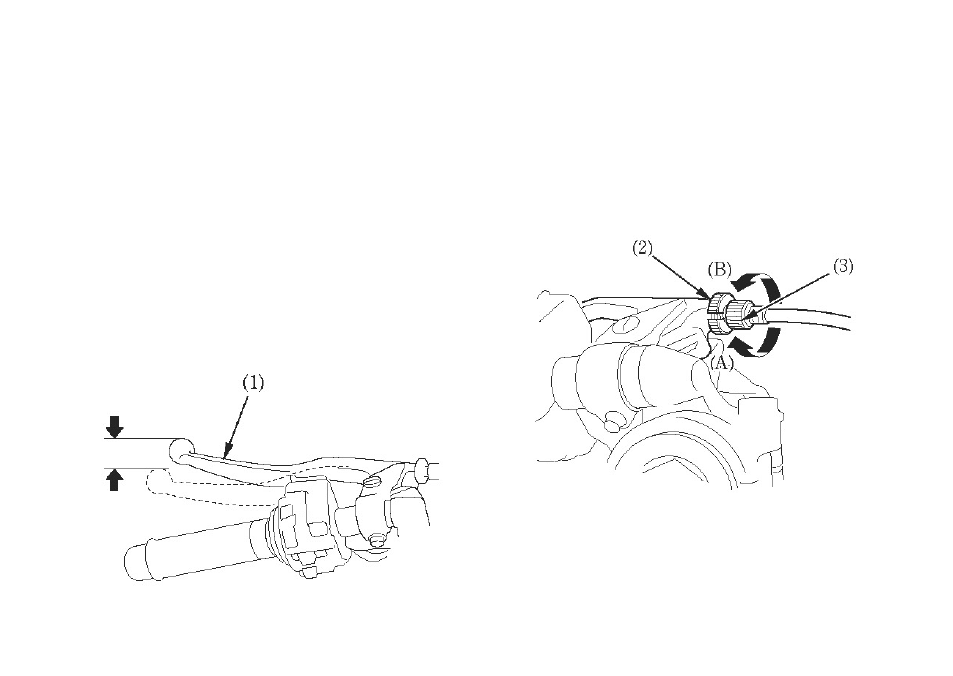

(1) Рычаг сцепления
1. Ослабьте контргайку (2), затем поворачи
вайте регулятор троса сцепления. Затяните
контргайку и проверьте регулировку.
2. Если регулятор вывернут почти до предела,
или если достигнуть правильного свобод
ного хода не удается, ослабьте контргайку и
полностью заверните регулятор троса
сцепления. Затяните контргайку.
(2) Контргайка
(3) Регулятор троса сцепления
(А) Увеличение свободного хода
(В) Уменьшение свободного хода
