99
1. Снимите центральный кожух (стр. 69).
2. Отсоедините колодку разъема вентилятора
радиатора (1).
3. Отсоедините фиксатор жгута проводов (2)
от теплового экрана радиатора (3).
4. Снимите нижнюю крепежную гайку радиа
тора (4) и нижний крепежный болт радиа
тора (5).
5. Выкрутите верхний крепежный болт радиа
тора (6).

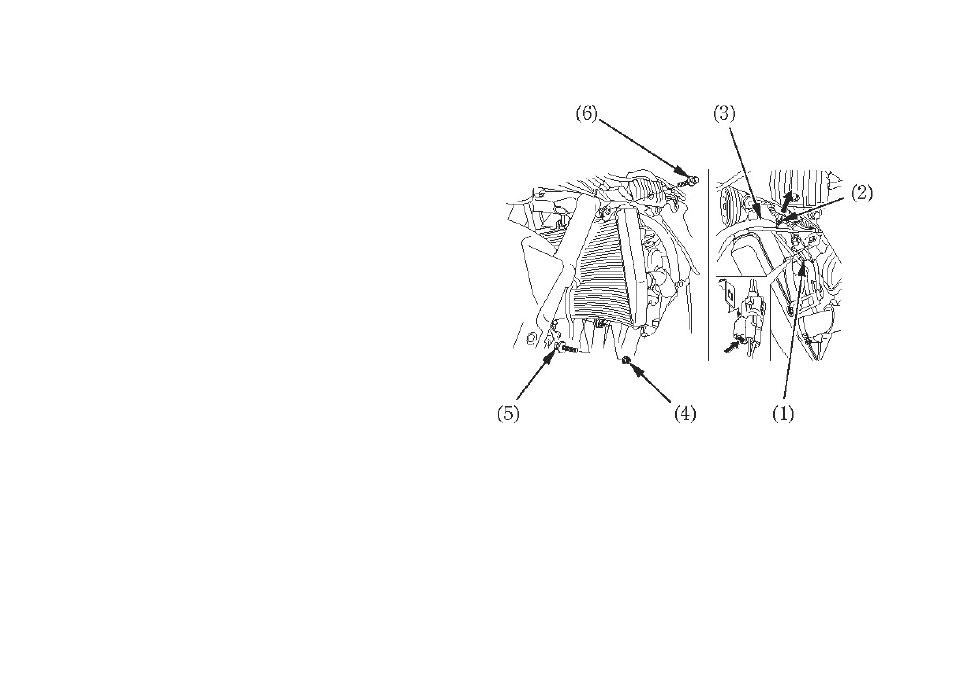

(1) Разъем вентилятора радиатора
(2) Фиксатора жгута проводов
(3) Тепловой экран радиатора
(4) Нижняя крепежная гайка радиатора
(5) Нижний крепежный болт радиатора
(6) Верхний крепежный болт радиатора
