Инструкция по эксплуатации HONDA CBR600RR
Страница 129
119
Снятие заднего колеса
1. Приподнимите заднее колесо над опорной
поверхностью, разместив под двигателем
опорный блок.
2. Ослабьте гайку (1) задней оси.
3. Ослабьте контргайки (2) и регулировочные
болты (3).
4. Снимите осевую гайку и шайбу.
5. Снимите приводную цепь (4) с ведомой
звёздочки, продвинув заднее колесо впе
рёд.

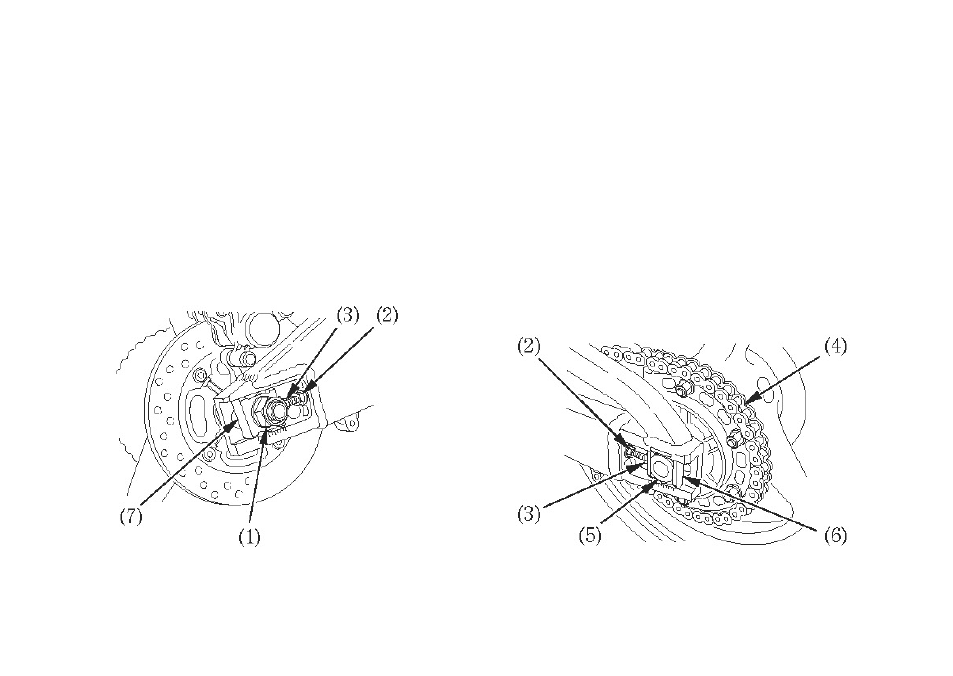

(1) Гайка задней оси
(2) Контргайки
(3) Регулировочные болты
(7) Правая пластина регулировки цепи
6. Извлеките ось заднего колеса (5), снимите
заднее колесо, пластину (6) левого регуля
тора цепи, пластину (7) правого регулятора
цепи и боковые втулки с качающегося ры
чага.
Не нажимайте на педаль тормоза при снятом
колесе. Поршень суппорта будет выдавлен из
цилиндра, что приведет к вытеканию тормоз
ной жидкости. Если это произойдёт, тормоз
ную систему придётся ремонтировать. Для
выполнения этой операции обратитесь к офи
циальному дилеру Honda.
(4) Приводная цепь
(5) Вал задней оси
(6) Левая пластина регулировки цепи
