Инструкция по эксплуатации HONDA CBR600RR
Страница 127
117
Установка переднего колеса
1. Установите боковые манжеты на левую и
правую стороны ступицы колеса.
2. Поместите переднее колесо между перьями
вилки и вставьте с левой стороны ось через
левое перо вилки и ступицу колеса.
3. Выровняйте торец передней оси (1) запод
лицо с поверхностью пера вилки (2).
4. Затяните стяжные болты на левом пере пе
редней вилки рекомендованным моментом:
22 Нм
5. Затяните болт оси рекомендованным мо
ментом:
59 Нм
6. Убедитесь в правильности установки про
кладок передней вилки (3) в кронштейне
тормозного суппорта.
7. Установите правый и левый тормозной суп
порты на перья вилки и затяните крепеж
ные болты рекомендованным моментом:
45 Нм
Чтобы не повредить тормозные колодки во
время установки суппортов, будьте внима
тельны, заводя тормозные диски (4) между
тормозными колодками.

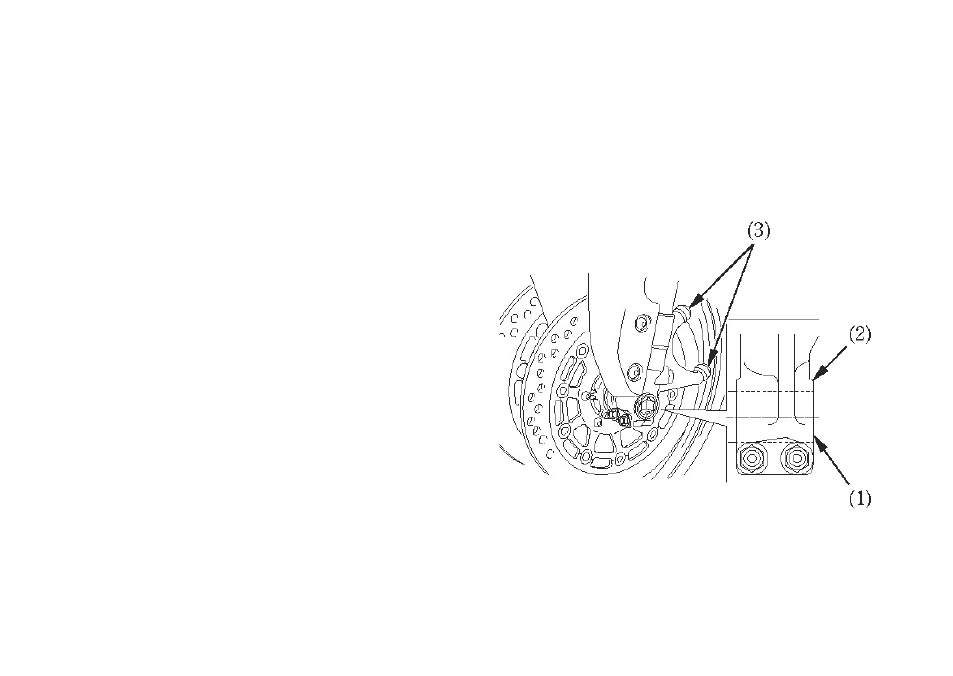

(1) Торец вала переднего колеса
(2) Поверхность пера вилки
(3) Прокладки передней вилки
8. Нажмите на рычаг переднего тормоза и по
качайте несколько раз переднюю вилку. От
пустите рычаг тормоза и проверьте, на
сколько свободно вращается колесо. Если
колесо вращается не свободно, или тор
мозные колодки трутся по диску, устраните
неисправности.
