Подключение

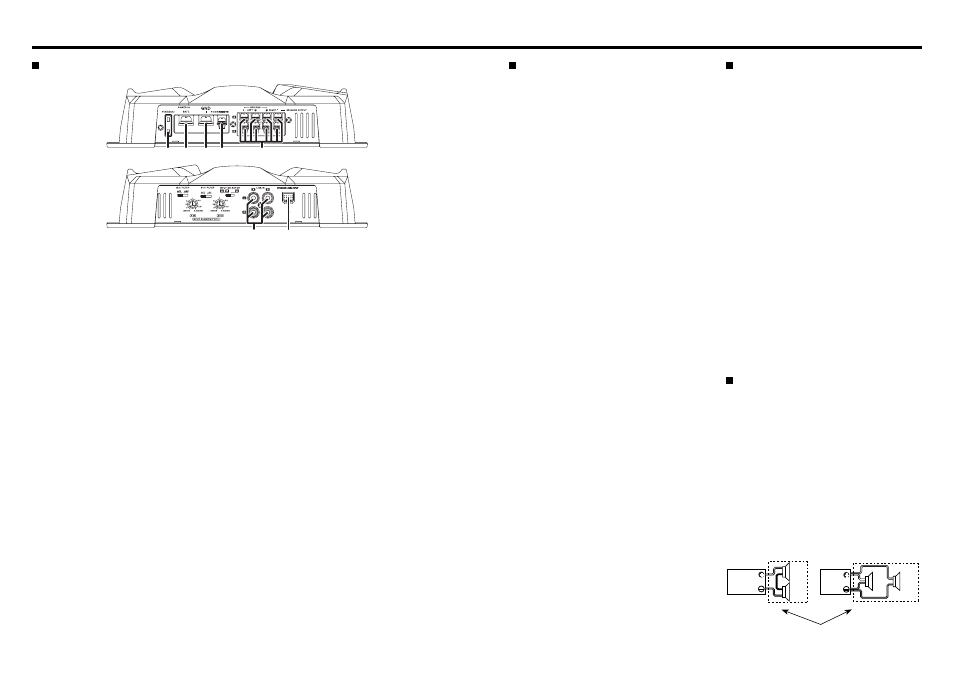

Гнезда подключения
(6) Предохранитель (25 А)
(7) Контакт подключения к аккумулятору
(8) Контакт заземления
(9) Гнездо управления питанием
Используется для включения/выключения уси-
лителя.
ЗАМЕЧАНИЕ
На это гнездо поступает сигнал управления
питанием. Подключайте его ко всем компонен-
там системы.
(10) Выходные гнезда подключения акус-
тических систем (канал А/канал В)
- Стереофоническое подключение:
Если Вы хотите использовать усилитель в ка-
честве стереофонического усилителя, приме-
няйте стереофоническое подключение. Акус-
тические системы, которые могут быть под-
ключены, должны иметь сопротивление 2 Ом
и более.
Если подключено несколько акустических сис-
тем, убеждайтесь в том, что комбинированное
сопротивление этих акустических систем для
каждого канала равно 2 Ом и более.
- Мостовое подключение
Если Вы хотите использовать усилитель в ка-
честве высокомощного монофонического уси-
лителя, применяйте мостовую схему подклю-
чения. (Выполняйте подключения к гнездам
левого (LEFT) (+) и правого (R) (-) каналов
SPEAKER OUTPUT). Подключаемые акусти-
ческие системы должны иметь сопротивление
4 Ом и более. Если подключено несколько
акустических систем, убеждайтесь в том, что
комбинированное сопротивление этих акусти-
ческих систем для каждого канала равно 4 Ом
и более.
ПРЕДУПРЕЖДЕНИЕ
Номинальная мощность звучания акустичес-
ких систем должна быть не больше макси-
мальной выходной мощности усилителя. В
противном случае может возникнуть неисп-
равность.
(11) Линейные входы LINE IN (каналы А и В)
(12) Входные гнезда уровня акустических
систем
ЗАМЕЧАНИЕ
- Стандартная стереофоническая автомагни-
тола должна быть рассчитана на максималь-
ную выходную мощность не более 40 Вт.
- Не подключайте кабели от выходов на акус-
тические системы (на усилителе мощности) к
гнездам с уровнем сигнала акустических сис-
тем данного усилителя, т.к. это может привес-
ти к повреждению усилителя.
- Не подключайте кабели и провода к входам
RCA и линейным выходам одновременно, т.к.
это может привести к повреждению усилите-
ля.
- Подключайте провод управления мощнос-
тью к источнику питания, который может быть
включен/выключен с помощью ключа зажига-
ния (линия АСС). При этом подключении вклю-
чение/выключение автомагнитолы может со-
провождаться шумами.
25
6 7 8 9
0
@
!
Процедура установки
Т.к. доступно множество вариантов настройки
параметров и подключений в зависимости от
применения усилителя, внимательно прочти-
те инструкцию по эксплуатации, чтобы выб-
рать правильный способ подключения и на-
стройки параметров.
1. Извлеките ключ из замка зажигания и отсо-
едините отрицательную (-) клемму от аккуму-
лятора (это необходимо для того, чтобы избе-
жать возникновения короткого замыкания).
2. Настройте усилитель на выбранный Вами
режим работы.
3. Подключите входные и выходные кабели.
4. Подключите кабели акустических систем.
5. Подключите кабель питания, провод управ-
ления мощностью и провод заземления в этом
порядке.
6. Установите усилитель в выбранном месте
автомобиля.
7. Подключите отрицательную (-) клемму уси-
лителя.
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня,
вызванного коротким замыканием в проводке,
подключите гибкую вставку или прерыватель
вблизи положительной (+) клеммы автомо-
бильного аккумулятора.
ПРЕДОСТЕРЕЖЕНИЕ
- Если звук не воспроизводится нормально,
немедленно выключите усилитель и проверь-
те подключение.
- Перед изменением положения любого пере-
ключателя выключайте источник питания.
- Если перегорит предохранитель, проверьте
провода на наличие короткого замыкания, а
затем установите предохранитель с такими
же параметрами, что и у сгоревшего предох-
ранителя.
- Убеждайтесь в том, что неподключенные ка-
бели и неиспользуемые гнезда не соприкаса-
ются с корпусом автомобиля. Не снимайте
защитные колпачки с неподключенных кабе-
лей или гнезд, чтобы предотвратить возникно-
вение короткого замыкания.
- Подключайте провода акустических систем к
соответствующим гнездам по отдельности.
Подключение отрицательного (-) провода аку-
стической системы или провода заземления
акустической системы к металлическому кор-
пусу автомобиля может вызвать сбой в работе
усилителя.
- После установки убедитесь в работоспособ-
ности стоп-сигналов, сигналов поворота и стек-
лоочистителей.
Проводка для подключения усилителя
- Если во время работы двигателя в акустичес-
ких системах слышен шум, к каждому проводу
подключения к аккумулятору подсоедините
линейный фильтр защиты от помех (приобре-
тается дополнительно).
- Используя гроверы, не допускайте прямого
контакта провода с краем металлической пла-
стинки.
- Подключайте провод заземления к металли-
ческой части кузова автомобиля, который дей-
ствует в качестве электрического проводника
на отрицательную (-) клемму аккумулятора.
Не включайте питание усилителя, пока не бу-
дет подключен провод заземления.
- Устанавливайте защитный предохранитель
в провод аккумулятора, как можно ближе к
аккумулятору. Защитный предохранитель дол-
жен быть рассчитан на такой же ток, что и
предохранитель усилителя.
- Для подключения к аккумулятору и заземле-
нию используйте автомобильные (огнестой-
кие) провода, рассчитанные на ток больший,
чем ток, на который рассчитан предохрани-
тель. Используйте сетевой провод сечением 5
кв.мм (AWG10) или более.
- Если Вы планируете использовать больше
одного усилителя мощности, используйте про-
вода подачи питания и защитные предохрани-
тели, рассчитанные на большее значение тока,
чем максимальный ток каждого усилителя.
Выбор акустических систем
- Номинальная входная мощность акустичес-
ких систем, которые Вы хотите подключить к
усилителю, должна быть больше максималь-
ной выходной мощности (в Ваттах) усилителя.
Использование акустических систем, рассчи-
танных на меньшую выходную мощность, мо-
жет привести к повреждению этих акустичес-
ких систем.
- Сопротивление акустических систем, кото-
рые Вы хотите подключить должно быть 2 Ом
и выше (для стереофонического подключе-
ния) или 4 Ом и выше (для мостового подклю-
чения). Если Вы планируете использовать
несколько пар акустических систем, подсчи-
тайте суммарное сопротивление акустичес-
ких систем, а затем подключите подходящие
акустические системы к усилителю.
2
Ω
8
Ω
4
Ω
4
Ω
4
Ω
4
Ω
Суммарное сопротивление
