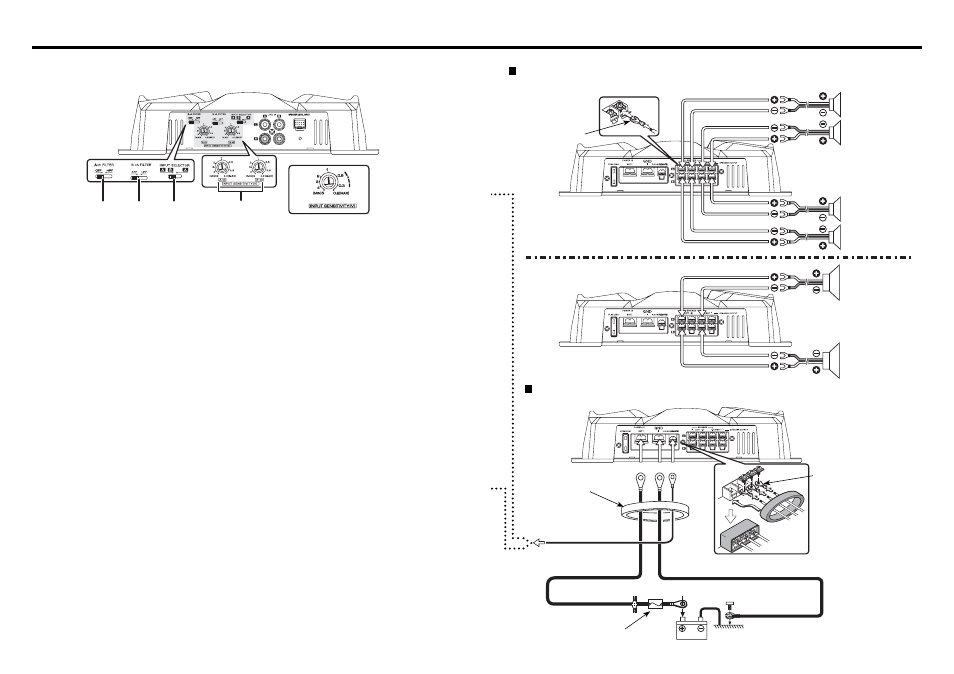

Органы управления/индикатор
Подключение кабелей акустических систем
* Приобретаемые в магазинах принадлежности
(Стереофоническое подключение)
Подключение провода питания
(Мостовое подключение)
3
2
1
4
(W)
30
40
20
10
4
(1) Переключатель A ch FILTER (для кана-
ла А)
Этот переключатель позволяет применить
фильтрацию сигналов, поступающих на выхо-
ды на акустические системы.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон воспроизводится без
фильтрации.
- Положение LPF (низкочастотный фильтр):
Будут воспроизводиться только частоты 80 Гц
и ниже (частоты выше 80 Гц отсекаются).
(2) Переключатель B ch FILTER (для кана-
ла B)
Этот переключатель позволяет применить
фильтрацию сигналов, поступающих на выхо-
ды на акустические системы.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон воспроизводится без
фильтрации.
- Положение LPF (низкочастотный фильтр):
Будут воспроизводиться только частоты 80 Гц
и ниже (частоты выше 80 Гц отсекаются).
Выход на акустические системы переключает-
ся в монофонический режим (L+R) и включает-
ся функция усиления низких частот.
(3) Селектор входов INPUT SELECTOR
Этот переключатель позволяет выбрать вхо-
ды, сигналы с которых будут усиливаться уси-
лителями А и В.
- Положение А В:
Усиливаются входные сигналы, поступающие
на усилители А и В.
- Положение А:
Входной сигнал усилителя А усиливается обо-
ими усилителями (А и В).
(4) Регулятор чувствительности входа
INPUT SENSITIVITY (для каналов А и В)
Устанавливайте этот регулятор в соответствии
с выходным уровнем сигнала предваритель-
ного усилителя центрального устройства, под-
ключенного к усилителю, или с максимальным
выходным уровнем автомобильной стереоси-
стемы KENWOOD.
Чувствительности усилителей А и В могут быть
отрегулированы независимо друг от друга и
независимо от положения селектора входов.
Используйте рисунок, приведенный справа, в
качестве подсказки.
ЗАМЕЧАНИЕ
Выходной уровень предварительного усили-
теля или максимальный выходной уровень
головного устройства приведены в разделе
«Технические характеристики» инструкции по
эксплуатации головного устройства.
Клемма
подключения*
Левая акустическая
система канала А
Правая акустическая
система канала А
Левая акустическая
система канала В
Правая акустическая
система канала В
Акустическая
система канала А
(мостовое
подключение)
Акустическая
система канала В
(мостовое
подключение)
Фиксатор проводов
Клемма подключения*
Провод управления
питанием
Провод подключения
к аккумулятору*
Провод заземления*
Защитный предохранитель*
Аккумулятор
