Kenwood KAC-6403 - Инструкция (Страница 5)

8 5

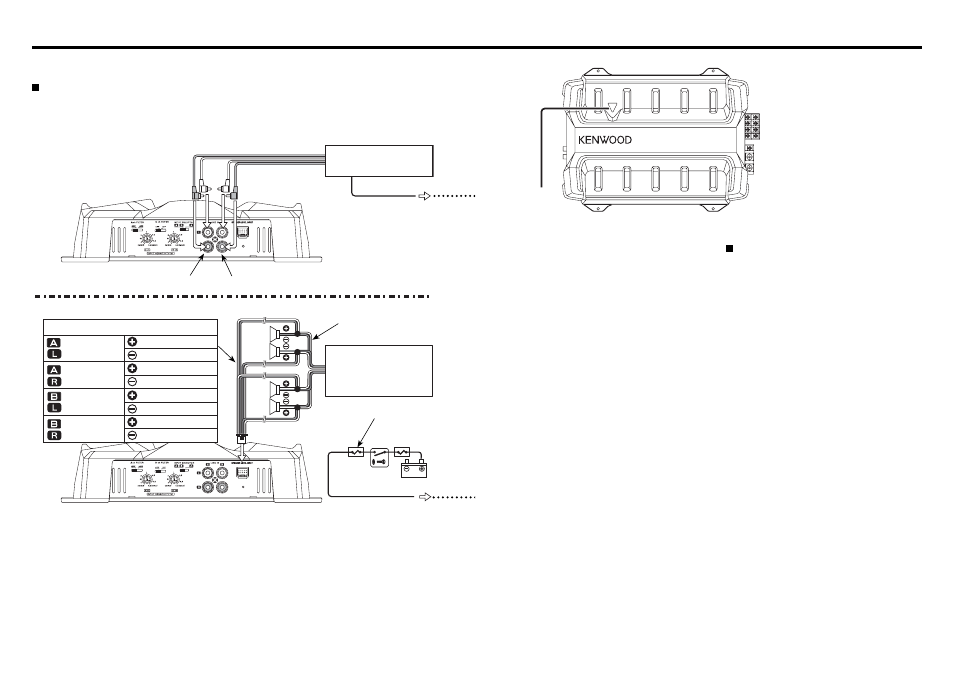

Схемы соединений
Подключение к входам типа RCA
или входам с уровнем сигнала акустических систем
(Подключение к входам типа RCA)
(5) Сетевой индикатор
Когда включено питание усилителя, светится
сетевой индикатор.
Если сетевой индикатор не светится, когда
включено питание, может сработать функция
защиты. Проверьте признаки возникновения
неисправностей.
Функция защиты срабатывает в следую-
щих ситуациях:
Этот усилитель снабжен функцией защиты для
защиты усилителя и акустических систем от
проблем и неисправностей, которые могут воз-
никнуть.
Когда срабатывает функция защиты, сетевой
индикатор гаснет и усилитель прекращает ра-
боту.
- Если возникло короткое замыкание провода
акустических систем.
- Если выход на акустические системы контак-
тирует с заземлением.
- Если возник сбой в работе усилителя и сиг-
нал постоянного тока (DC) был направлен на
акустические системы.
- Если внутренняя температура усилителя
слишком высока и усилитель не может про-
должать нормальную работу.
- Если провод заземления головного устрой-
ства (магнитолы, CD-ресивера и т.д.) или это-
го усилителя не подключен к металлической
части, являющейся проводником на отрица-
тельную (-) клемму аккумулятора.
5
!
@
Кабель RCA*
ГОЛОВНОЕ
УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления пи-
танием (синий/белый)
Вход канала А Вход канала В
(Подключение к гнездам с уровнем сигнала акустических систем)
Цвет провода на разъеме
Левый
канал А
Правый
канал А
Левый
канал В
Правый
канал В
Белый
Белый/черный
Серый
Серый/черный
Зеленый
Зеленый/черный
Фиолетовый
Фиолетовый/черный
Кабель для подключения к
входу с уровнем сигнала
акустических систем
ФИРМЕННАЯ
АВТОМАГНИТОЛА
(головное устройство без
линейного выхода и т.д.)
Блок предохранителей
автомобиля
Аккумулятор
АСС
