4
1
1
11 2
Меры безопасности

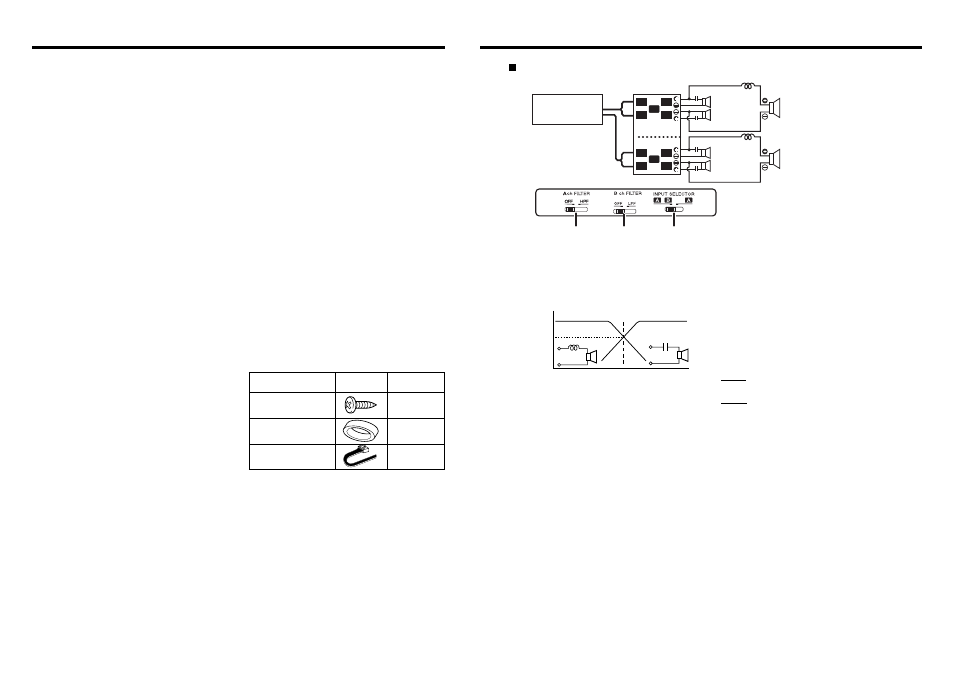

Режим Tri
Принадлежность
Внешний
вид Количество
Саморезы (диам.
4 мм, дл.16 мм)
Фиксатор
проводов
Кабель
подключения
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить получение травм
и/или возникновение огня, соблюдайте
следующие меры безопасности:
- При наращивании кабелей аккумулятора,
зажигания или заземления всегда убеждай-
тесь в том, что используется специальный
кабель сечением 5 кв. мм (AWG10) или более.
Это необходимо соблюдать для того, чтобы
избежать деформации или повреждения изо-
ляции кабеля.
- Чтобы предотвратить возникновение корот-
кого замыкания, не допускайте попадания
внутрь усилителя никаких металлических пред-
метов (например, монет).
- Если из усилителя пойдет дым или Вы почув-
ствуете странный запах, немедленно выклю-
чите ключ зажигания и обратитесь к дилеру
фирмы Kenwood.
- Не прикасайтесь к усилителю во время эксп-
луатации, т.к. поверхность усилителя может
сильно нагреться и Вы получите ожоги.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы предотвратить повреждение уси-
лителя, соблюдайте следующие меры бе-
зопасности:
- Убедитесь в том, что усилитель подключен к
источнику питания DC 12 В с заземлением
отрицательной полярности.
- Не открывайте верхнюю и нижнюю крышки
усилителя.
- Не устанавливайте усилитель в местах, кото-
рые подвергаются попаданию прямого сол-
нечного света или избыточному теплу или
влажности. Также избегайте установки усили-
теля в местах с повышенной запыленностью
или возможностью попадания воды.
- При замене предохранителя используйте
только новые предохранители, рассчитанные
на указанный ток. Использование предохра-
нителя, не рассчитанного на указанный ток,
может привести к возникновению неисправно-
стей усилителя.
- Чтобы предотвратить возникновение корот-
кого замыкания при замене предохранителя,
сначала отключите проводку усилителя.
ЗАМЕЧАНИЕ
- Если в процессе установки у Вас возникнут
проблемы, проконсультируйтесь с дилером
фирмы Kenwood.
- Если Вам кажется, что усилитель работает
неправильно, проконсультируйтесь с дилером
фирмы Kenwood.
Чистка усилителя
Если лицевая панель усилителя испачкается,
отключите усилитель от источника питания и
протрите лицевую панель мягкой сухой тря-
почкой, например, силиконовой тканью.
ПРЕДУПРЕЖДЕНИЕ
Не протирайте панель жесткой тканью или
тканью, смоченной химическими веществами,
например, растворителем для краски и алко-
голем. Эти ткани могут поцарапать поверх-
ность панели и/или вызвать стирание симво-
лов.
Чтобы предотвратить
разряд аккумулятора
Если Вы будете использовать усилитель, ког-
да ключ зажигания установлен в положение
ACC ON, но двигатель не включен, это приве-
дет к разряду аккумулятора. Используйте уси-
литель только после запуска двигателя.
Функция защиты
Усилитель оснащен функцией защиты, пред-
назначенной для защиты усилителя и акусти-
ческих систем от различных проблем. Когда
работает функция защиты, индикатор проин-
формирует Вас о состоянии функции.
Принадлежности
L
R
L
R
L C
C
L
R
L
R
L C
C
A
B
3 2 1
- Принцип действия режима Tri
Метод деления частотного диапазона с помощью катушки индуктивности и конденса-
тора ... при наклоне частотной характеристики 6 дБ/октаву.
ГОЛОВНОЕ
УСТРОЙСТВО
ВЧ-фильтр
Сабвуфер (L+R)
(мостовое подключение)
L C
0 dB
-3 dB
159 x R
L= (mH)
fc
159000
C= (µF)
fc × R
Индуктивность (L): Пропускает низкие частоты
и блокирует высокие частоты (низкочастотный
фильтр).
Конденсатор (С): Пропускает высокие частоты и
блокирует низкие частоты (высокочастотный
фильтр).
Fc=частота среза (Гц)
R=сопротивление акустических
систем
- Пример:
Если во время использования акустических систем с сопротивлением 4 Ом требуется
установить частоту среза 120 Гц
Подготовьте стандартный конденсатор (емкость) и катушку индуктивности с параметрами, близ-
кими к значениям, рассчитанным с помощью приведенной формулы. В этом примере емкость
конденсатора близка к 331,25 мкФ, а индуктивность катушки должна составлять 5,3 мГ.
ПРЕДУПРЕЖДЕНИЕ
- Если Вы хотите подключить акустические системы по мостовой схеме, сопротивление акусти-
ческих систем должно быть не менее 4 Ом. Подключение акустических систем с сопротивлением
менее 4 Ом может привести к повреждению усилителя.
- Подключайте конденсаторы к акустическим системам, через которые должны воспроизводиться
высокие частоты. Несоблюдение этого требования может привести к уменьшению суммарного
сопротивления акустических систем с сабвуфером.
- Убеждайтесь в том, что конденсаторы (С) и индуктивности (L) рассчитаны на достаточное
напряжение и ток.
Частота среза
Частота
