Инструкция по эксплуатации HONDA IGX440
Страница 12
РУССКИЙ

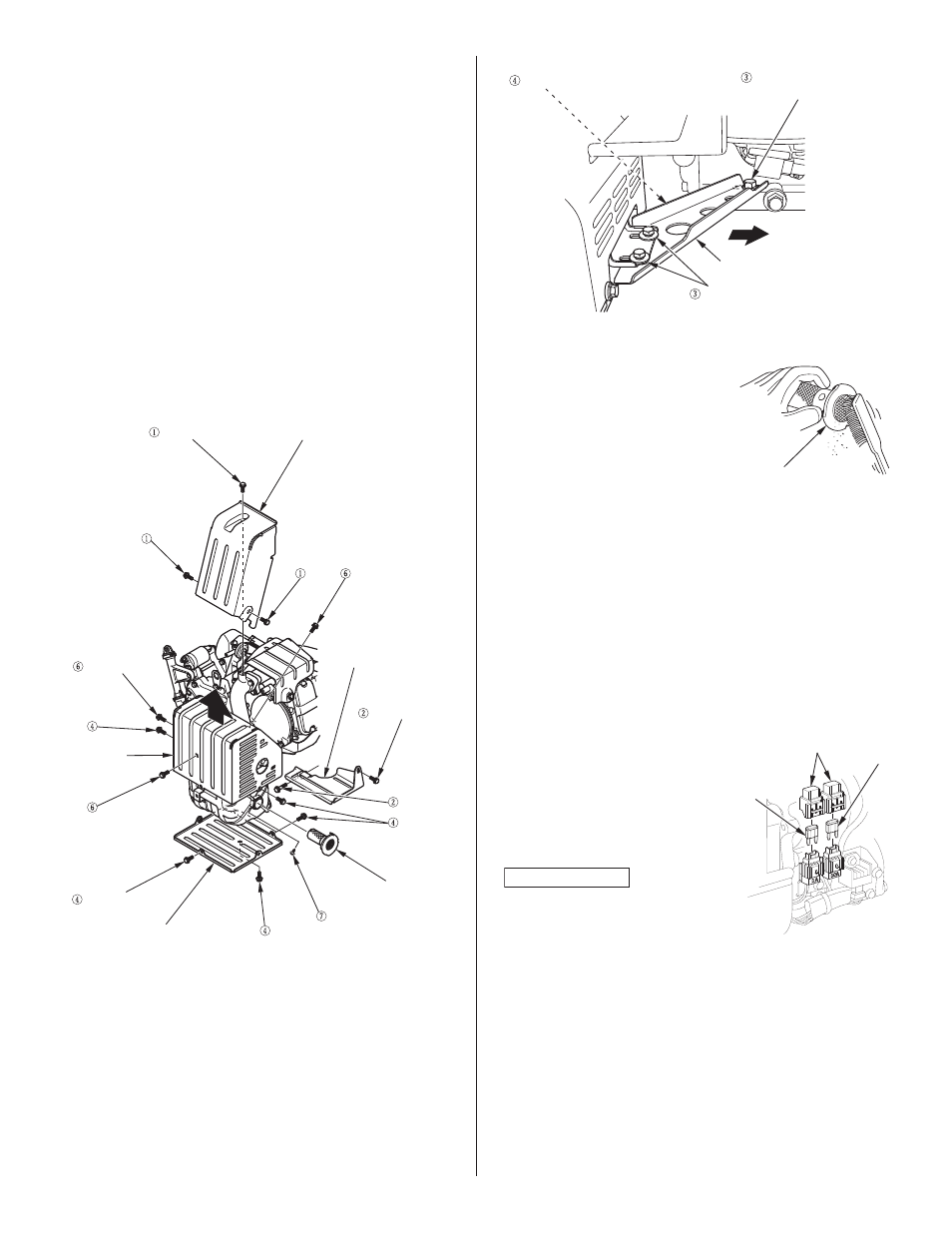

Снятие искрогасителя (низкопрофильные типы)
1. Снимите три 6-мм болта с защиты выхлопной трубы и
снимите защиту выхлопной трубы.
2. Снимите два 6-мм болта с нижнего кожуха и снимите
нижний кожух.
3. Ослабьте два болта с шайбами (6 х 16 мм) и
фланцевый болт (10 х 35 мм), чтобы создать зазор
для снятия болтов 6 мм, затем сдвиньте крепление
глушителя, как показано на рисунке.
4. Снимите шесть 6-мм болта с нижней защиты выхлопной
трубы и снимите нижнюю защиту выхлопной трубы.
5. Выньте три 6-мм болта защиты глушителя и вытяните
защиту глушителя вверх.
6. Выньте 5 x 8 мм винт искрогасителя и снимите
искрогаситель с глушителя.
ENGLISH
НИЖНЯЯ ЗАЩИТА
ГЛУШИТЕЛЯ
ИСКРОУЛАВЛИВАТЕЛЬ
НИЖНИЙ КОЖУХ
ЗАЩИТА ВЫХЛОПНОЙ ТРУБЫ
6 мм БОЛТЫ
6 мм БОЛТЫ
5 x 8 мм ВИНТ
ЗАЩИТА
ГЛУШИТЕЛЯ
12
6 мм БОЛТЫ
6 мм БОЛТЫ
Чистка и осмотр искрогасителя
1. Воспользуйтесь щеткой для
удаления нагара с защитного
экрана искрогасителя. Будьте
осторожны, не повредите
защитный экран. Замените
искрогаситель, если на нём есть
отверстия.
2. Установите искрогаситель на
глушитель.
3.
СТАНДАРТНЫЕ ТИПЫ
Установите защиту глушителя и воздушный фильтр в
порядке, обратном снятию.
НИЗКОПРОФИЛЬНЫЕ ТИПЫ
Установите защиту выхлопной трубы, нижний кожух,
нижнюю защиту глушителя и глушитель в порядке,
обратном снятию.
ПРЕДОХРАНИТЕЛЬ (применяемые типы)
Аккумулятор не может заряжаться, если перегорел
предохранитель.
Замена предохранителя
1. Снимите крышку
предохранителя и выньте
предохранитель.
2. Замените предохранитель
предохранителем того же
типа и той же мощности.
Никогда не используйте
предохранители
другого ампеража, чем
перегоревший. Это
может привести к
серьёзному повреждению
электропроводки или к возгоранию.
3. Установите крышку предохранителя.
КРЕПЛЕНИЕ ГЛУШИТЕЛЯ
10 x 35 мм
ФЛАНЦЕВЫЙ БОЛТ
6 x 16 мм БОЛТ С ШАЙБОЙ
6 мм БОЛТЫ
УВЕДОМЛЕНИЕ
ИСКРОУЛОВИТЕЛЯ
КРЫШКА ПРЕДОХРАНИТЕЛЕЙ
ПРЕДОХРАНИТЕЛЬ
(3A)
(30 A)
ПРЕДОХРАНИТЕЛЬ
