9. Схема подключения
Схема подключения систем HPB TOP CAN и HPB TOP CAN 2 представлена
на рис.9.1, назначение входов/выходов в табл.9.1.
Рис.4.1. Аварийное выключение охраны.
4.2.2.2. С помощью электронного ключа (опция). Для выключения охраны следует
вставить электронный ключ в считыватель. После звуковых сигналов режим будет
выключен.
4.2.2.3. В зависимости от конкретной модели автомобиля, охрана может быть
выключена с помощью штатного транспондера при включении зажигания и
деактивизации встроенного иммобилайзера автомобиля (см. Приложение 1 и 2).
4.3. Пассивный иммобилайзер
Программируемая функция (функция №11, п.8.2). При активизации данной
функции автоматически блокируется двигатель автомобиля в зависимости от
следующих обстоятельств:
ƒ с задержкой 240 секунд после того, как было выключено зажигание;
ƒ с задержкой 120 секунд после выключения охраны при условии, что не
открывались двери автомобиля;
ƒ с задержкой 50 секунд после выключения зажигания при условии, что
была открыта одна из дверей автомобиля.
Режим блокировки двигателя отображается редкими миганиями светодиода.
Разблокировать двигатель можно одним из трех способов:
ƒ выключить охрану штатным брелком автомобиля:
ƒ провести процедуру ввода персонального кода аналогично п.4.2.2;
ƒ вставить в считыватель электронный ключ (опция).
Примечание: включение пассивного иммобилайзера может быть временно
запрещено с помощью функции «Гараж» (п.4.4).
4.4. Функция «Гараж»

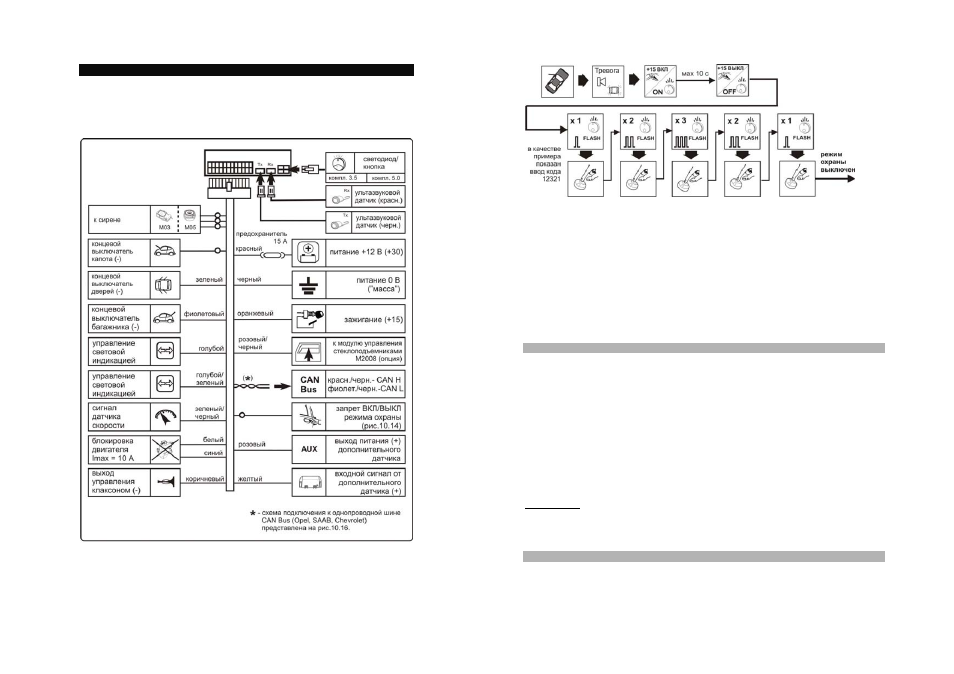

Рис.9.1. Схема подключения систем HPB TOP CAN, HPB TOP CAN 2.
Функция используется для временного запрета автоматического включения охраны
и (или) пассивного иммобилайзера. Для активизации функции необходимо:
ƒ выключить режим охраны
ƒ включить зажигание и однократно нажать на служебную кнопку;
