8. Программирование систем
8.1. Доступ в режим программирования
Доступ в режим программирования осуществляется с помощью манипуляции
служебной кнопкой и ключом зажигания автомобиля. В таблице 8.1 представлена
сводная информация по манипуляции кнопкой. Конкретные процедуры описаны в
п.8.2 – п.8.5.
Таблица 8.1
Кол-во
нажатий
кнопки Зажигание Охрана Функция
1 включение функции «Гараж» (п.4.4)
2 включение служебного режима (п.6)
3 фиксация показаний датчика скорости (п.8.5)
ВЫКЛ
программирование функций (п.8.2) 4
ВКЛ ƒ программирование персонального кода
(п.7);
ƒ программирование электронных ключей
(п.8.4)
6
ВКЛ
ВЫКЛ программирование конфигурации (п.8.3)
Внимание:
ƒ в случае, если при монтаже системы выключалось и вновь включалось
питающее напряжение, для доступа в режим программирования
необходимо предварительно вводить персональный код;
ƒ если наблюдаются сигналы светодиода в виде периодически
повторяющейся серии из трех вспышек, то это свидетельствует о
некорректном завершении какой-либо процедуры программирования.
Необходимо заново обратиться к этой процедуре и завершить ее
программирование.
8.2. Программирование функций
Для включения режима программирования функций необходимо:
ƒ включить зажигание;
ƒ в течение 5 с нажать 4 раза служебную кнопку. На каждое нажатие

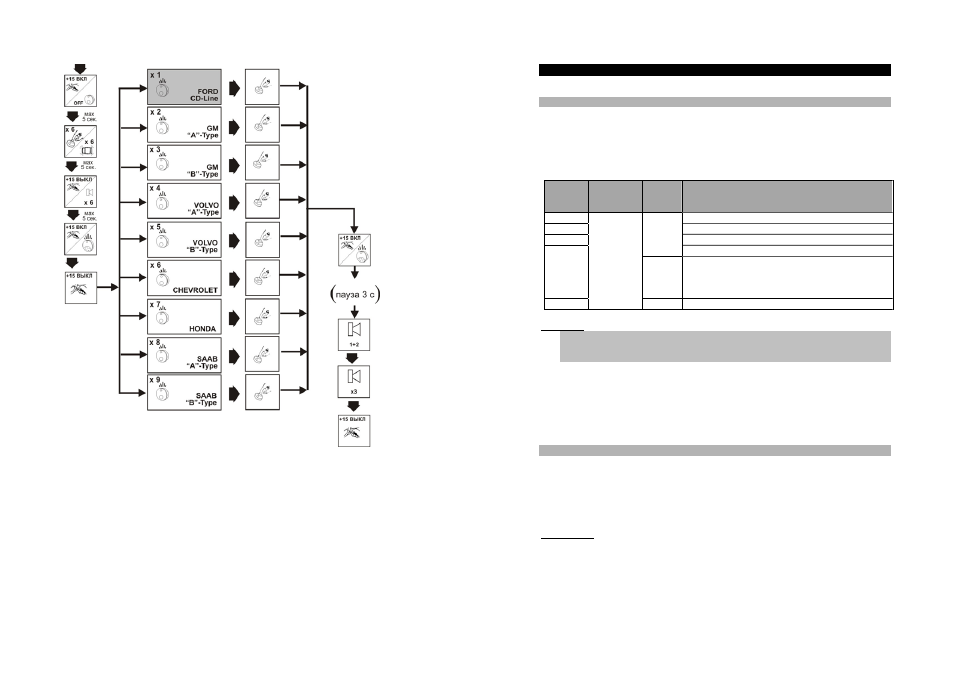

система ответит световым сигналом; Рис.8.3а. Процедура конфигурирования системы HPB TOP CAN 2.
ƒ выключить зажигание. Система ответит 4 звуковыми сигналами, а
светодиод начнет мигать с высокой частотой;
Примечание: если звуковые сигналы не прозвучат, то необходимо ввести
персональный код. При этом светодиод отдельными вспышками сразу начинает
отсчет для ввода первой цифры. По завершению процедуры прозвучат 4
звуковых сигнала и светодиод начнет мигать с высокой частотой (рис.8.1);
ƒ нажать служебную кнопку 1 раз. Режим программирования функций
включен, светодиод отображает состояние функции №1 (рис.8.2);
20 13
