26
При использовании источника питания
пост.т. 12 В*

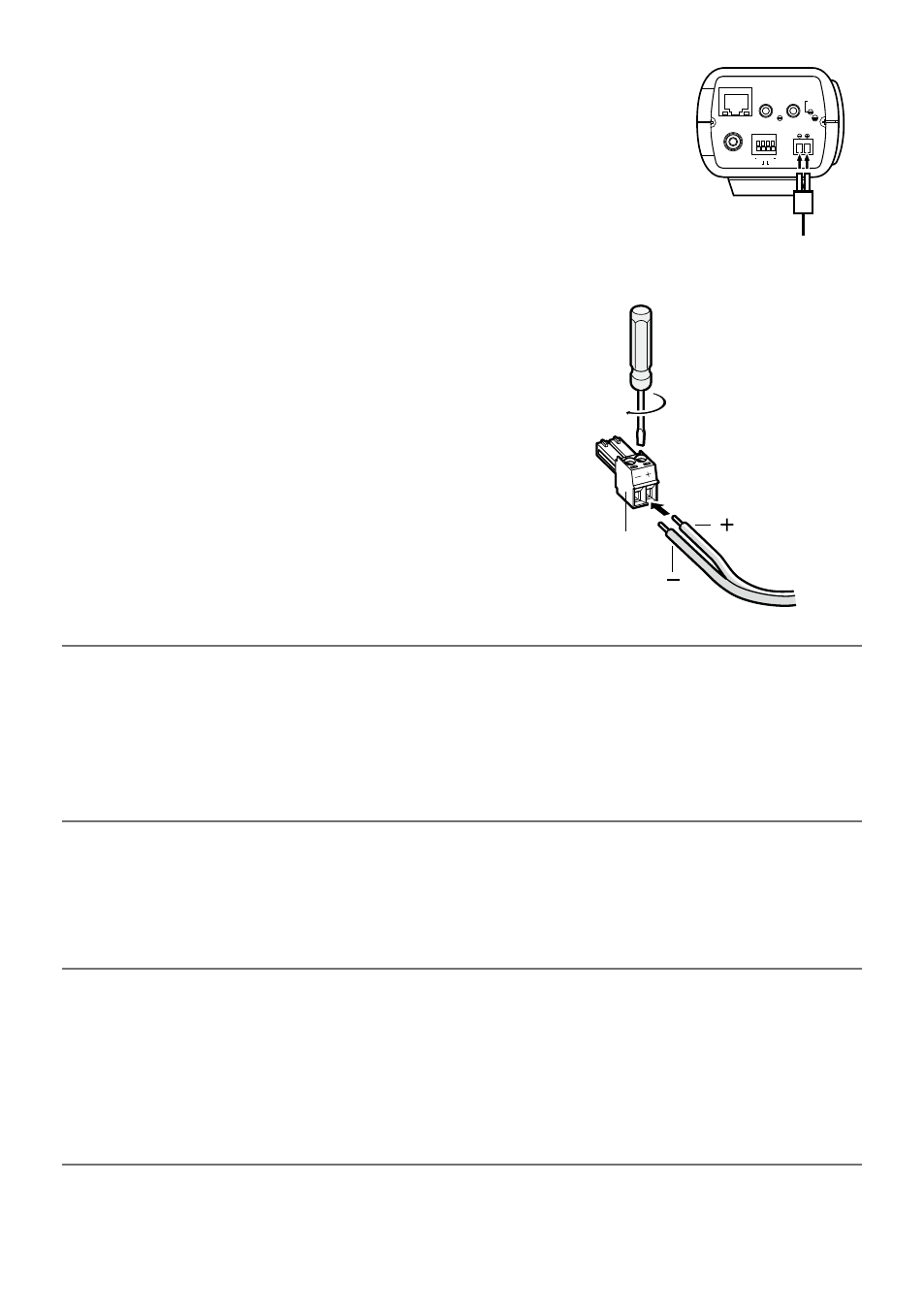

q Ослабляют винт разъема шнура питания (аксес-
суар).
w Подсоединяют шнур питания пост. т. 12 В* к
гнезду для подключения шнура питания.
Снимают наружную оболочку конца шнура на
длине от 3 мм до 7 мм с достаточным скручива-
нием конца жилы во избежание короткого замы-
кания.
Спецификация кабеля (проволок): 16 AWG -
24 AWG, Одножильный, скрученный
• Проверяют, не обнажен ли участок жилы со
снятой оболочкой и надежно ли она под-
соединена.
e Ослабляют винт джека шнура питания.
r Подсоединяют разъем шнура питания к гнезду
для подключения шнура питания пост. т. 12 В,
имеющемуся на задней стенке камеры
* ДЛЯ МОДЕЛИ(ЕЙ) UL ПОДСОЕДИНИТЬ ТОЛЬКО К
ИСТОЧНИКУ ПИТАНИЯ ПОСТ. Т. 12 В КЛАССА 2.
Важно:
• Надо обязательно использовать разъем шнура питания, поставленный с настоящим прибором.
• Следует обязательно вставить джек шнура питания в гнездо для подключения шнура питания
пост. т. 12 В до отказа. В противном случае может возникнуть повреждение или неисправность
камеры.
• При монтаже камеры нужно убедиться, что чрезмерное усилие не приложен ко шнуру питания.
• Следует обязательно использовать адаптер перем. т., соответствующий требованиям техниче-
ской спецификации источника питания и потребляемой мощности (☞ стр. 31).
При использовании устройства PoE (IEEE802.3af-совместимое)
Соединяют устройство PoE (такое, как концентратор) с сетевым коннектором камеры LAN-кабелем
(категории 5 и лучше, прямой, STP*).
* Только для PAL-моделей
Важно:
• Следует использовать все 4 пары (8 контактов) LAN-кабеля.
• Максимальная длина кабеля равна 100 м.
• Следует убедиться, что применяемое устройство PoE совместимо со стандартом IEEE802.3af.
• Если для питания подсоединяются источник питания пост.т.12 В и устройство PoE, то PoE исполь-
зуется в качестве источника питания.
• Когда отсоединен LAN-кабель, то следует снова подсоединить его примерно через 2 секунды
после отсоединения. Если шнур подсоединяется быстро, то может случиться, что питание от
устройства PoE не будет осуществляться.
POWER
10BASE T/100BASE-TX
AUDIO OUT
MIC/LINE IN
EXT I/O
MONITOR OUT
ACT
LINK
12V = IN
GND 4 3 2 1
INITIAL
SET
SD CARD/ABF
ALARM IN 1/DAY/NIGHT IN
AUX OUT
ALARM OUT
К источнику питания
пост. т. 12 В*
(Эта иллюстрация
представляет WV-SP306.)
(Пост.т.
напряжением 12 В)
(GND)
Разъем для шнура
питания 12 В пост. тока
(дополнительный)
