Страница 23
23
x
Устанавливают соединительный крюк страховочного троса для предотвращения падения на
пластину для страховочного троса (входящую в набор страховочных тросов для предотвраще-
ния падения) или лепесток для крепления страховочного троса (входящий в набор страховочных
тросов для предотвращения падения), закрепленный на основании конструкции или участке с
достаточной прочностью.
Важно:
• Длина страховочного троса должна быть отрегулирована с учетом отсутствия провисания.

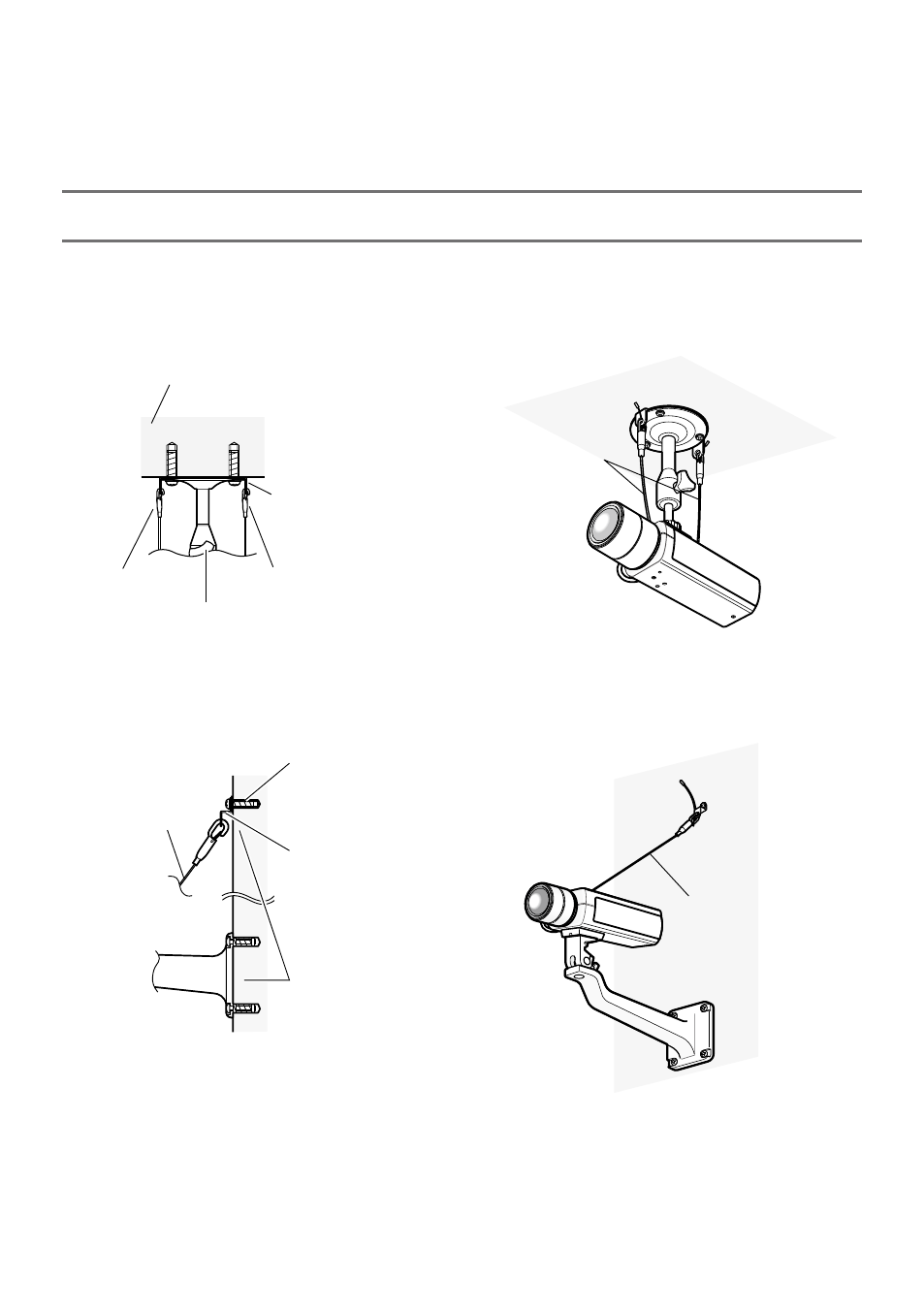

<Для монтажа камеры на потолок>
<Пример монтажа>
<Для монтажа камеры на стену>
<Пример монтажа>
Соединительный
крюк
Соединительный
крюк
Кронштейн для монтажа камеры
Основание конструкции или
участок с достаточной
прочностью
Пластина для
страховочного троса
для предотвращения
падения
Страховочный
трос для
предотвращения
падения
Рекомендуемые винты M6
Миним. прочность на
выдергивание
196 N
Кронштейн для
страховочного троса
для предотвращения
падения
Основание конструкции
или участок с
достаточной
прочностью
Страховочный
трос для
предотвращения
падения
Страховочный
трос для
предотвращения
падения
Рекомендуемые винты M6
Миним. прочность на
выдергивание
196 N
Кронштейн для
страховочного троса
для предотвращения
падения
Основание конструкции
или участок с
достаточной
прочностью
Страховочный
трос для
предотвращения
падения
Страховочный
трос для
предотвращения
падения
