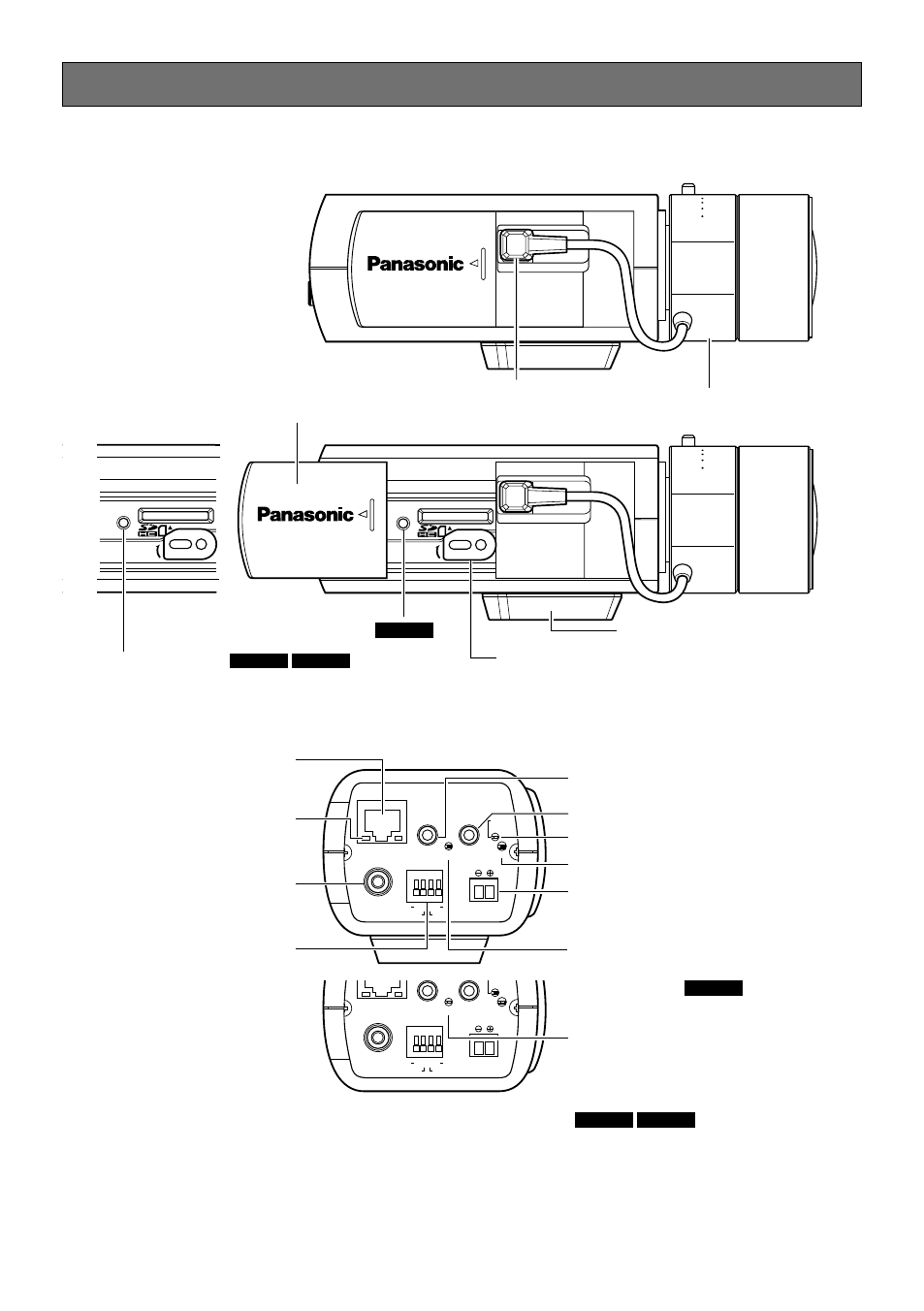

Основные органы управления и контроля
<Вид сбоку>
<Вид сзади>
О кнопке [INITIAL SET]
При подключении камеры к сети питания после ее отключения от сети питания нажимают и удержи-
вают данную кнопку в нажатом положении примерно на 5 секунд, не отпуская ее. После отпускания
кнопки выжидают около 2 минуты. Камера перезапускается и параметры, включая сетевые, инициа-
лизируются. Перед инициализацией уставок рекомендуется заблаговременно записать уставки.
W
ABF
SDCARD LOCK
W
F.A.
SDCARD LOCK
Объектив (опцион)
Разъем для ALC объектива
Треножный монтажный цоколь
Кнопка автоматической
регулировки заднего фокуса
Кнопка Focus Assist
Задвижная крышка
Скоба для крепления карты памяти SDHC/SD
SP306
SP305
SP302
POWER
10BASE T/100BASE-TX
AUDIO OUT
MIC/LINE IN
EXT I/O
SD CARD/FOCUS ASSIST(F.A.)
MONITOR OUT
ACT
LINK
12V = IN
GND 4 3 2 1
INITIAL
SET
ALARM IN
AUX OUT
ALARM OUT
POWER
10BASE T/100BASE-TX
AUDIO OUT
MIC/LINE IN
EXT I/O
SD CARD/ABF
MONITOR OUT
ACT
LINK
12V = IN
GND 4 3 2 1
INITIAL
SET
ALARM IN/DAY/NIGHT IN
AUX OUT
ALARM OUT
Гнездо для подключения шнура
питания пост. т. 12 В
Монитор для регулировки
Коннектор выхода
Контрольная лампа сети
Контрольная лампа доступа
(загорается мигающим светом при
доступе)
Контрольная лампа связи
(загорается ровным светом при
установлении связи)
Сетевой коннектор
Коннектор аудиовыходов
Гнезда EXT I/O
Кнопка INITIAL SET
Коннектор микрофонного/линейного
входов
Контрольная лампочка ошибки в карте
памяти SDHC/SD/Контрольная лампочка ABF
(загорается мигающим светом при
включении ABF)
Контрольная лампочка ошибки в карте
памяти SDHC/SD/Контрольная лампочка F.A.
(Загорается, когда функция Focus Assist
включилась, либо когда фокусирующее
кольцо установлено в положение, близкое к
положению оптимальной фокальной точки.)
SP305
SP302
SP306
