20
Монтаж

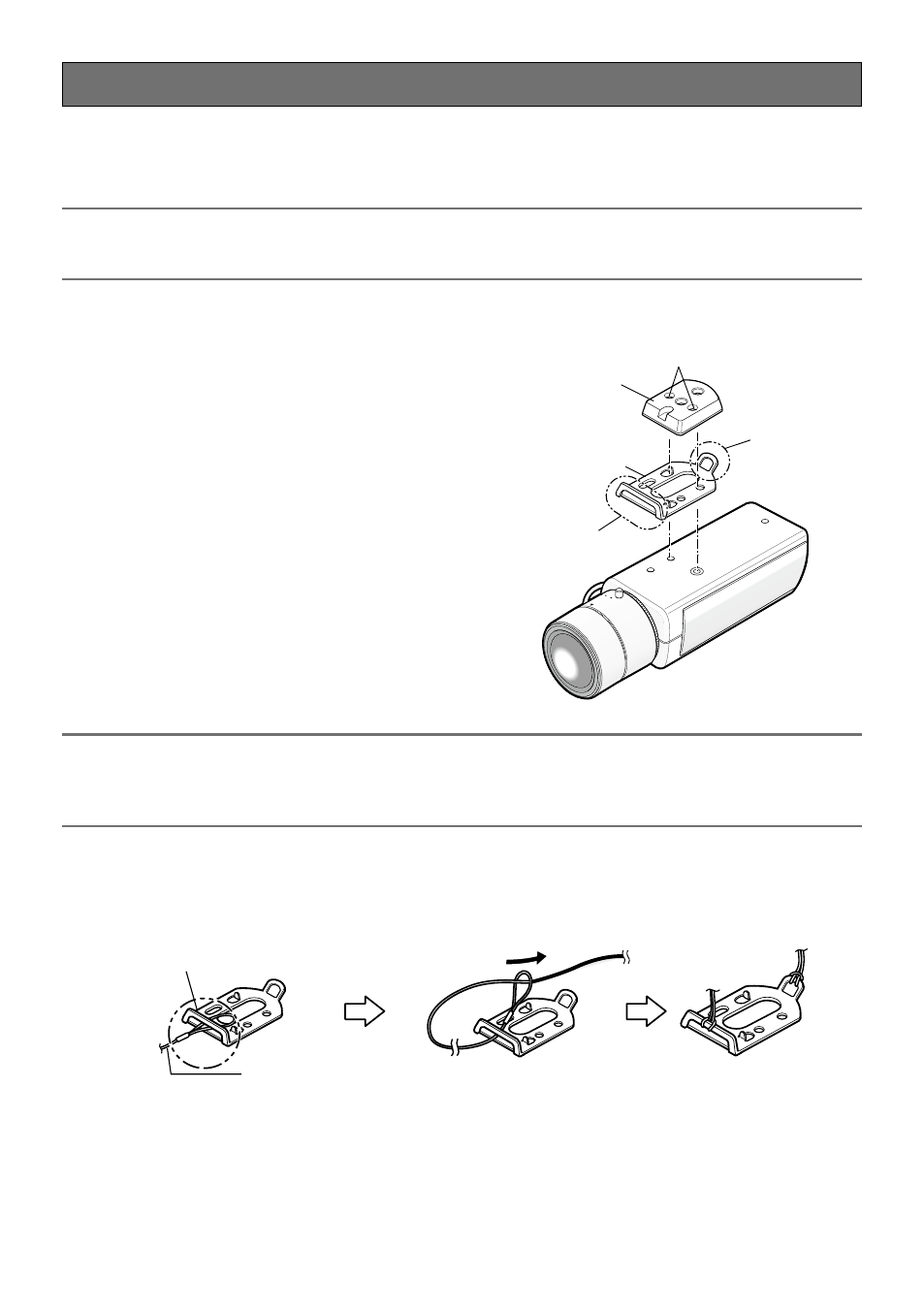

Крепление страховочного троса для предотвращения падения
Ниже приведен пример порядка крепления страховочного троса для предотвращения падения.
Важно:
• Надо обязательно установить страховочный трос для предотвращения падения. По вопросу уста-
новки страховочного троса следует обращаться к дилеру.
Для монтажа камеры на потолок
z
Снимают треножный монтажный цоколь с
верхней поверхности камеры.
x
Совместив треножный монтажный цоколь
с пластиной для страховочного троса для
предотвращения падения с потолка (аксес-
суар), прикрепляют их к камере крепе-
жными винтами.
Важно:
• Для крепления треножного монтажного цоколя следует использовать снятые крепежные винты.
Использование винтов разной длины может привести к повреждению камеры или ее падению.
(Рекомендуемый крутящий момент при затяжке винтов: 0,39 Н·м)
c
Зацепляют страховочные троса для предотвращения падения (2 шт.) за проушины для зацепле-
ния страховочных тросов (переднюю и заднюю) соответственно.
T
Крепежные винты Треножный
монтажный
цоколь
Пластина для
проволоки для
предотвращения
падения для потолка
(дополнительный)
Проушина для
зацепления
страховочного троса
(передняя)
Проушина для
зацепления
страховочного
троса (задняя)
q Пропускают петлю на конце страховочного
троса по проушине для зацепления страхо-
вочного троса.
w Пропускают другой конец страховочного
троса по петле на конце троса.
Проушина для зацепления
страховочного троса
Страховочный трос для
предотвращения падения
