9

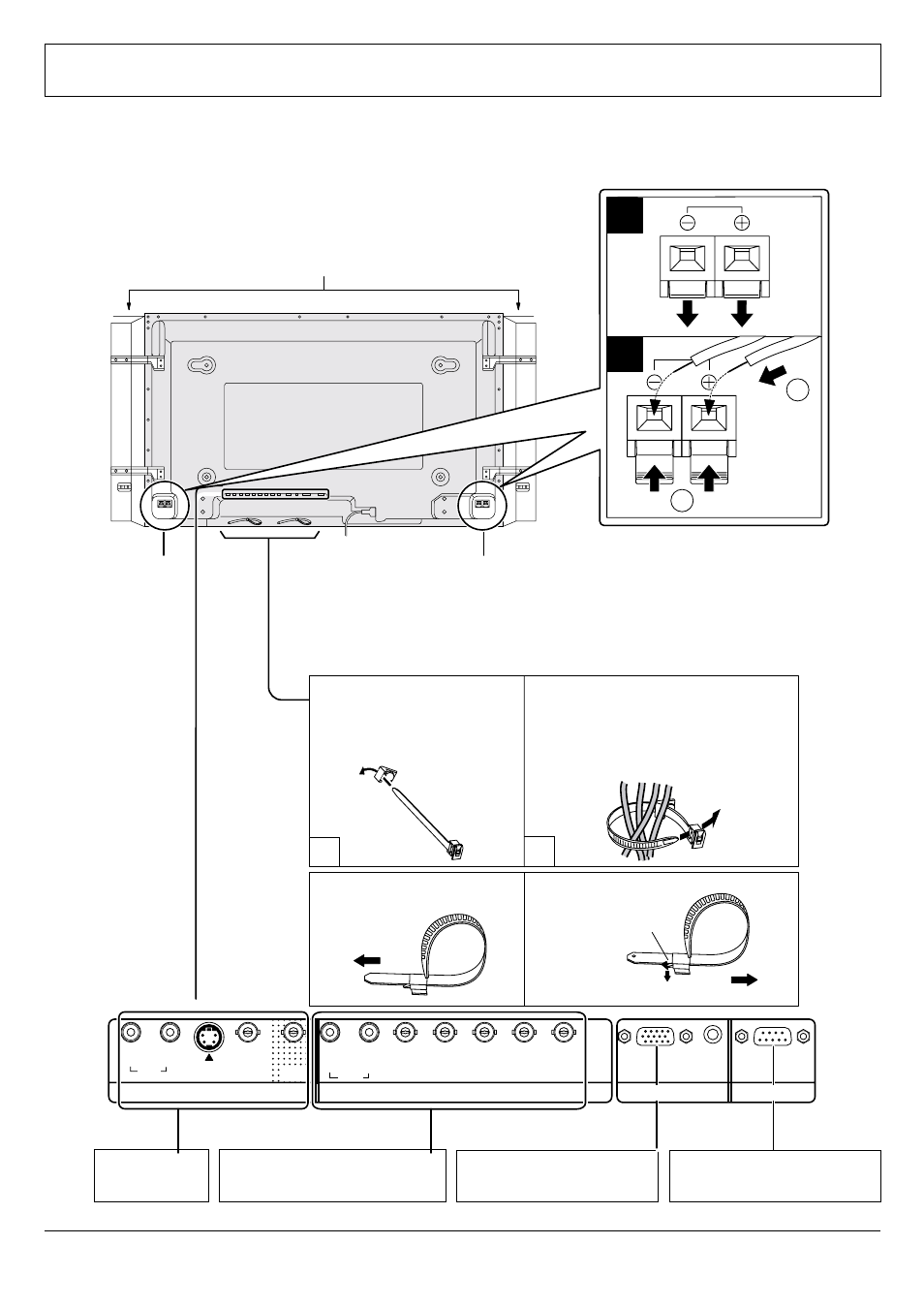

СОЕДИНЕНИЯ
1 2
1
1
2
2
При подсоединении акустических систем обязательно используйте только те модели, которые были указаны выше в качестве опционного
вспомогательного оборудования. Подробнее о подключении акустических систем читайте в прилагаемой к ним инструкции по установке.
Акустические системы (не входят в комплект поставки)
Разъемы SPEAKERS (П) Разъемы SPEAKERS (Л)
Чтобы затянуть петлю: Чтобы ослабить петлю:
Потяните в
направлении
стрелки.
Пропустите входящую в
комплект поставки
фиксирующую петлю для
кабелей через зажим, как
показано на рисунке. Чтобы закрепить кабели,
подсоединенные к разъемам,
оберните фиксирующую петлю вокруг
них и затем пропустите заостренный
конец петли через зажимной блок, как
показано на рисунке.
Нажмите на
рычажок.
Потяните
в направлении стрелки.
Разъемы AV IN
(см. стр. 10, 11) Разъемы COMPONENT/RGB IN и Audio
IN (см. стр. 12) Разъем PC IN, предназначенный для
соединения с разъемом EXIT на
мониторе компьютера (см. стр. 13) Разъем SERIAL, предназначенный для
соединения с разъемом SERIAL на ПК
(см. стр. 14)
Фиксирующие петли для кабелей
Закрепите всю излишнюю длину кабеля по мере необходимости
при помощи этих петель.
P R /C R /R P B /C B /B Y/G
COMPONENT/RGB IN AV
VD HD
R L
S VIDEO
IN
VIDEO
OUT
VIDEO
IN
AUDIO
IN
R L
AUDIO
AUDIO
