Panasonic TH-42PWD4 - Инструкция (Страница 11)

11

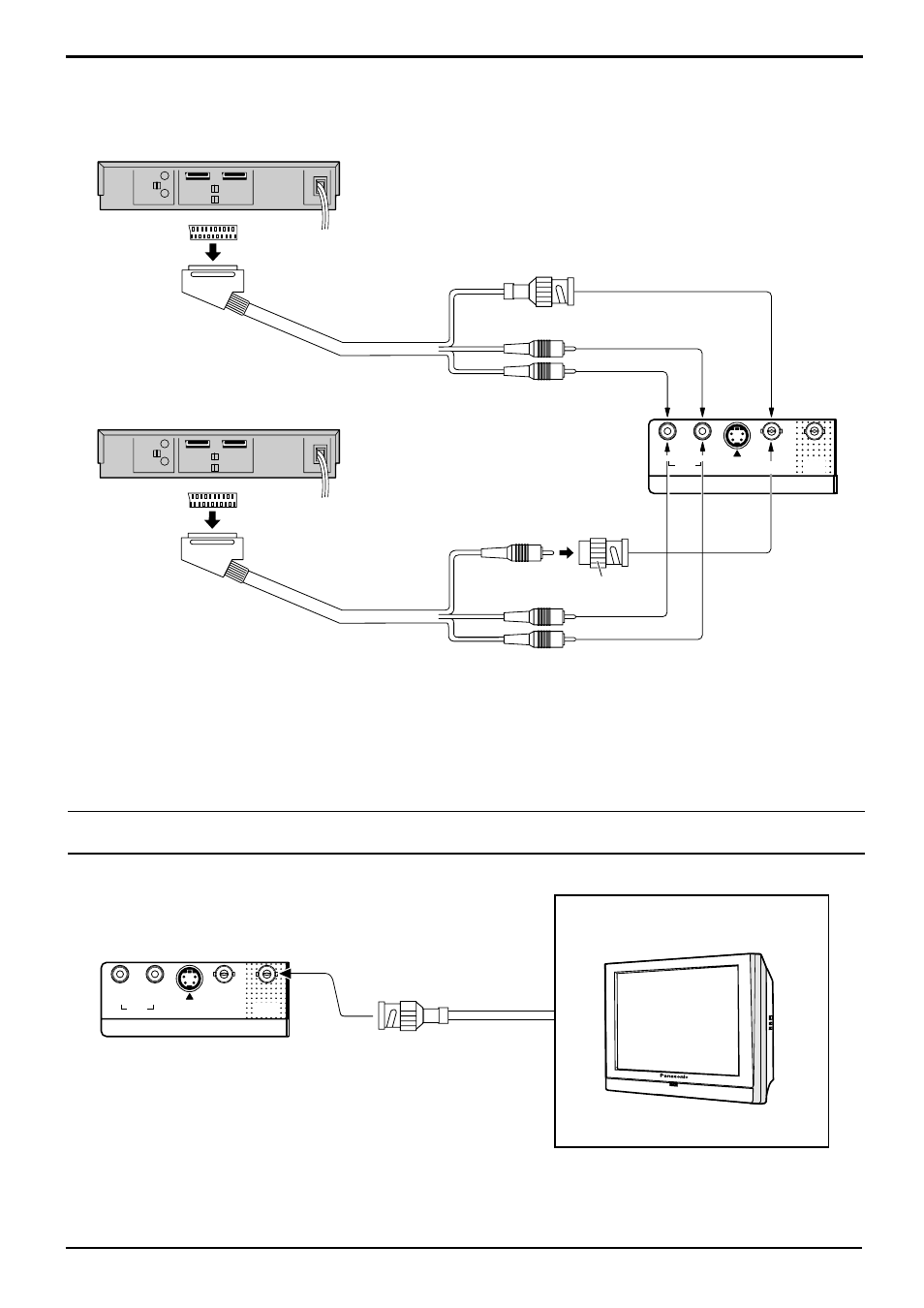

( Видеомагнитофон )
AV2
Входной видеосигнал
к разъ¸му
BNC
Входной аудиосигнал
к разъ¸мам
L/R
(DVD - проигрыватель / спутниковый ресивер )
AV1/TV
Входной видеосигнал
к разъ¸му BNC
Адаптер RCA-BNC
Входной аудиосигнал
к разъ¸мам
L/R
S VIDEO
IN
VIDEO
OUT
AV
R L
AUDIO
IN
VIDEO
IN
Примечания :
(1) Показанное на рисунке дополнительное оборудование и кабели не входят в комплект поставки данного устройства
(2) 21- контактные штекеры и 21- контактные разъ¸мы SCART являются соединениями , используемыми в Европе
СОЕДИНЕНИЯ
( Пример ) Подключение кабеля c 21-контактным разъ¸мом SCART .
S VIDEO
IN
VIDEO
OUT
AV
R L
AUDIO
IN
VIDEO
IN
Кабель BNC
Подключение к выходным аудио / видеоразъ¸мам
УСТРОЙСТВО ВИДЕО ОТОБРАЖЕНИЯ
( Пример) цветной телевизор
