СОЕДИНЕНИЯ

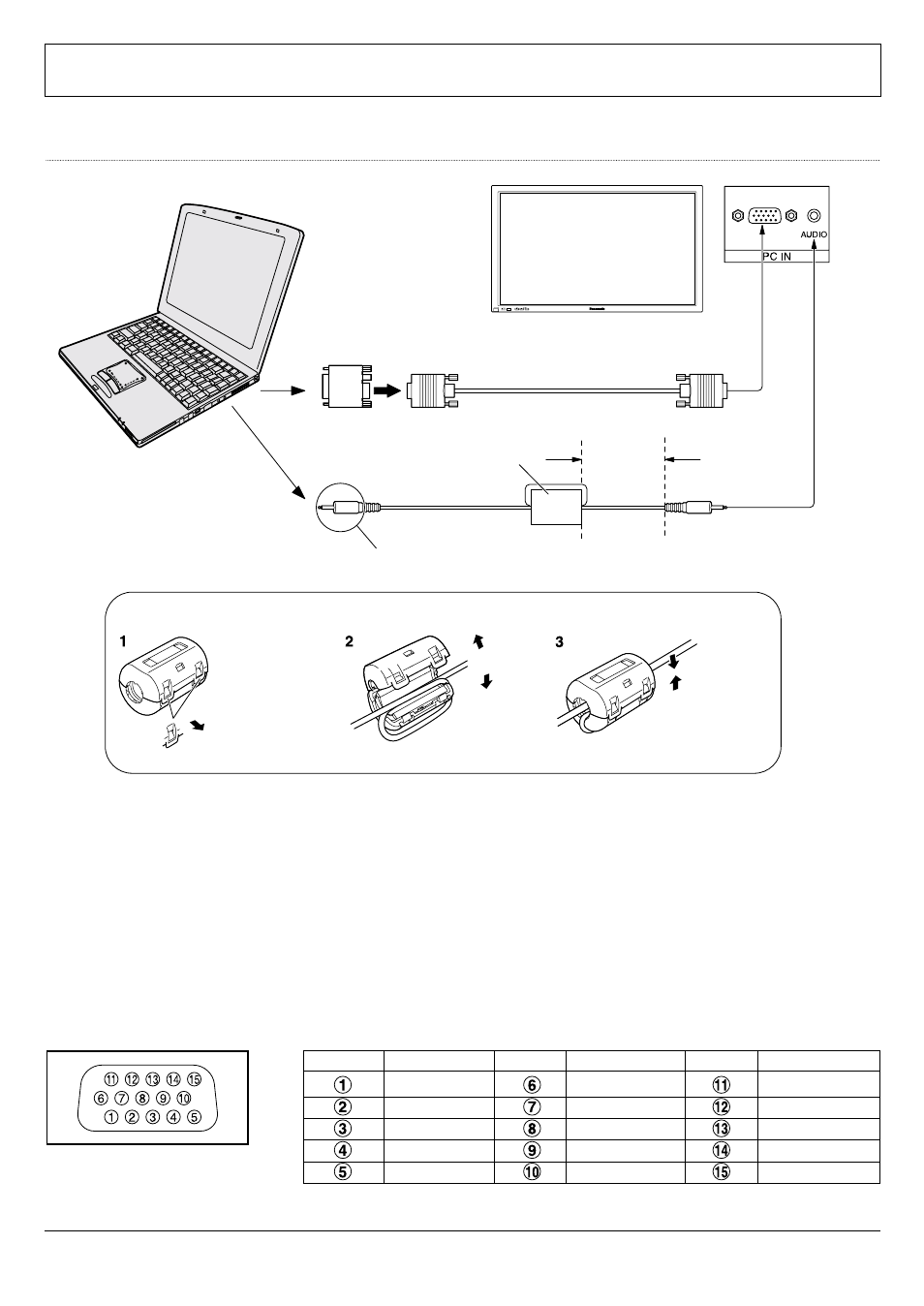

Как выполнить подключение к входным разъемам PC IN
Компьютер
Адаптер-преобразователь (если требуется)
Аудиокабель
Ферритовый сердечник
(входит в комплект)
Менее 20 см
Подсоедините кабель, который подходит
к выходному аудио разъему компьютера.
Отогните крепежные
лепестки (в двух местах).
Пропустите кабель через
сердечник и закройте его.
Откройте
Кабель PC
15-контактный
соединитель D-sub 15p
3-мм стереосоединитель
RGB
Примечания:
1. Входные сигналы, поступающие от компьютера, должны иметь частоту строчной развертки от 15,5 до 110 кГц и частоту кадровой развертки
от 48 до 120 Гц. (Однако сигналы не могут быть отображены должным образом, если они имеют разрешение свыше 1200 строк.)
2. Разрешение дисплея должно составлять максимум 640 х 480 точек при заданном формате изображения “4:3” и 852 х 480 точек при
заданном формате изображения “16:9”. Если разрешающая способность дисплея превышает эти максимальные значения, отдельные мелкие
детали могут быть отображены недостаточно отчетливо.
3. Входные разъемы РС IN совместимы с DDC1/2В. Если подключаемый компьютер несовместим с DDC1/2В, необходимо будет внести
некоторые дополнительные изменения в установки компьютера в процессе подключения.
4. Некоторые модели персональных компьютеров нельзя подключить к данному устройству.
5. Для подсоединения компьютеров с 15-контактным разъемом D-Sub, совместимым с DOS/V, адаптер не требуется.
6. Компьютер, показанный на иллюстрации выше, является абстрактным примером.
7. Дополнительное оборудование и кабели, представленные на рисунке, не входят в комплект поставки данного устройства.
8. Не устанавливайте частоту вертикальной и горизонтальной развертки для сигналов РC, выходящую за пределы указанного диапазона.
№ контакта Название сигнала № контакта Название сигнала
№ контакта
Название сигнала
R
GND (земля)
GND (земля)
G
GND (земля)
SDA
B
GND (земля)
HD/SYNC
GND (земля)
NC (не подключен)
VD
GND (земля)
GND (земля)
SCL
Распределение сигналов для 15-контактного соединителя D-sub
Схема расположения штыревых
контактов у входного разъема РС
Установка ферритового сердечника
