Соединения, Подсоединение источников сигнала, Подключение источников видео сигнала – Инструкция по эксплуатации Panasonic TH-42PWD4
Страница 10: Примечание
10
Яркость (земля )
Яркость (вход )
Цветность (земля )
Цветность (вход )
4-контактный разъ¸м
S VIDEO
(
Видеомагнитофон
S VIDEO)
Сигнал
S VIDEO
Входной
видеосигнал к
разъ¸му S VIDEO
Входной аудиосигнал
к разъ¸мам
L/R
Сигнал
AUDIO
Аудио кабели
2 x RCA
Audio
OUT
Video
OUT
S Video
OUT
R
L
S VIDEO
IN
VIDEO
OUT
AV
R
L
AUDIO
IN
VIDEO
IN
S VIDEO
IN
VIDEO
OUT
Audio
OUT
Video
OUT
R
L
Входной видеосигнал
к разъ¸му
BNC
Входной аудиосигнал
к разъ¸мам
L/R
Сигнал
AUDIO
Аудио кабели
2
Ч
RCA
Сигнал
VIDEO
Видео кабель
RCA
Сигнал
VIDEO
Видео кабель
RCA-BNC
Audio
OUT
Video
OUT
R
L
Входной видеосигнал
к разъ¸му
BNC
Адаптор
RCA-BNC
Входной аудиосигнал к разъ¸мам
L/R
Сигнал
AUDIO
Аудио кабели
2
Ч
RCA
AV
R
L
AUDIO
IN
VIDEO
IN
(
Видеомагнитофон
)
(
Видеомагнитофон
)

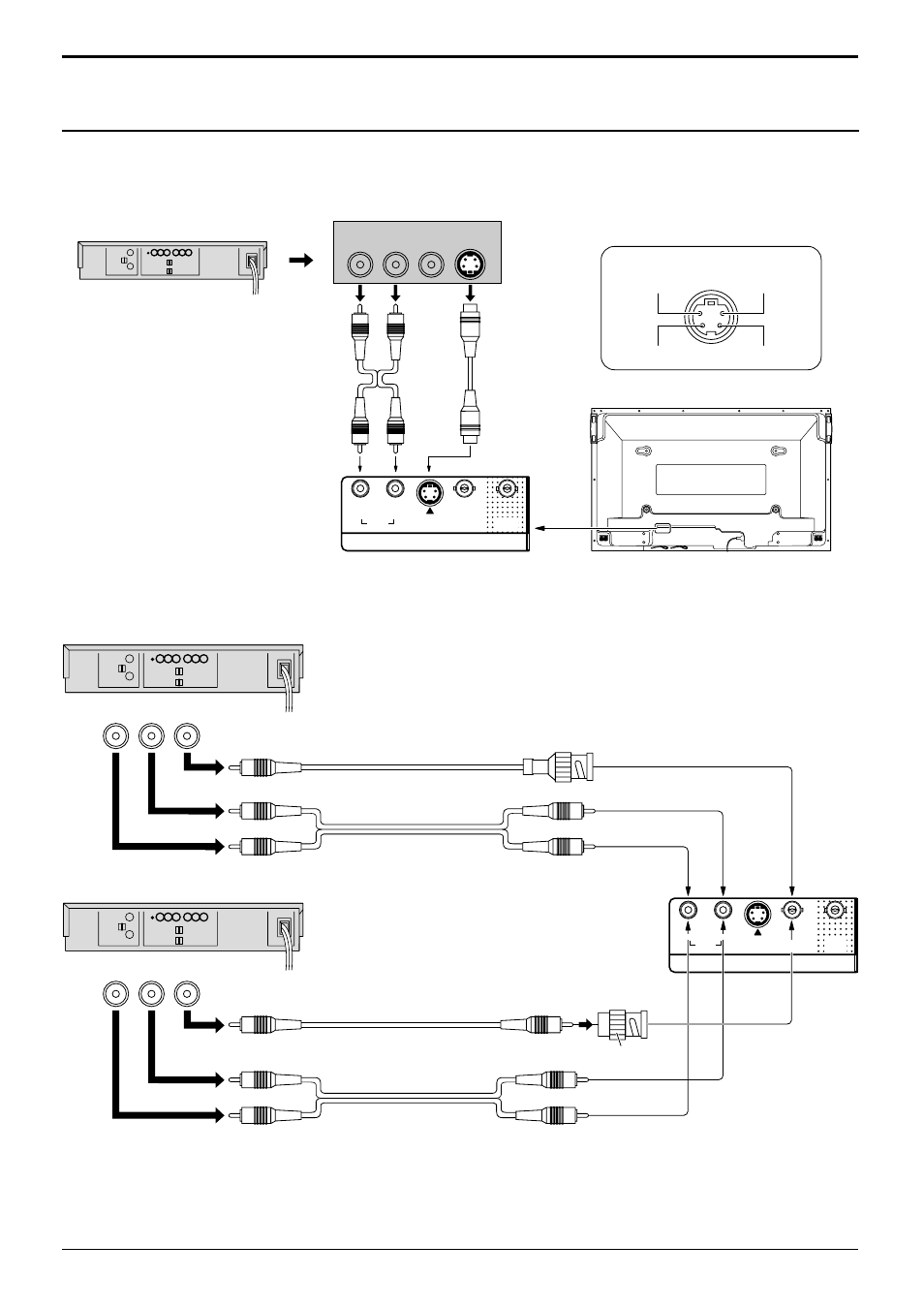

Как выполнить подключение к входным аудио \видеоразъ¸мам
Подсоединение источников сигнала .
(
Пример
)
Подключение видеомагнитофона , работающего c сигналом S VIDEO
Подключение источников видео сигнала
СОЕДИНЕНИЯ
Примечание
:
Показанное на рисунках дополнительное оборудование и кабели не входят в комплект поставки данного устройства.
