• Поместите желоб для проводов с адгезивным слоем (
1)
на заднюю часть водонагревателя напротив отверстия,
из которого выходят провода (
5), оставить желоб не-
закрытым.
• Установите вытяжной колпак (
2) сориентировав его та-
ким образом, чтобы датчик термостата находился на-
против желоба (
1).
• Аккуратно, без изгибов и повреждений размотайте ка-
пилляр (
3) термостата (4) на необходимую длину (соот-
ветствующую высоте аппарата).
• Проложите размотанный капилляр (
3) в желобе (1) и
закройте подвижную часть желоба до щелчка.
• Разместите термостат (
4) на цоколе около отверстия,
из которого выходят провода (
5).
• Закрепите концы проводов (
5) в зажимах термостата
(
4).
7

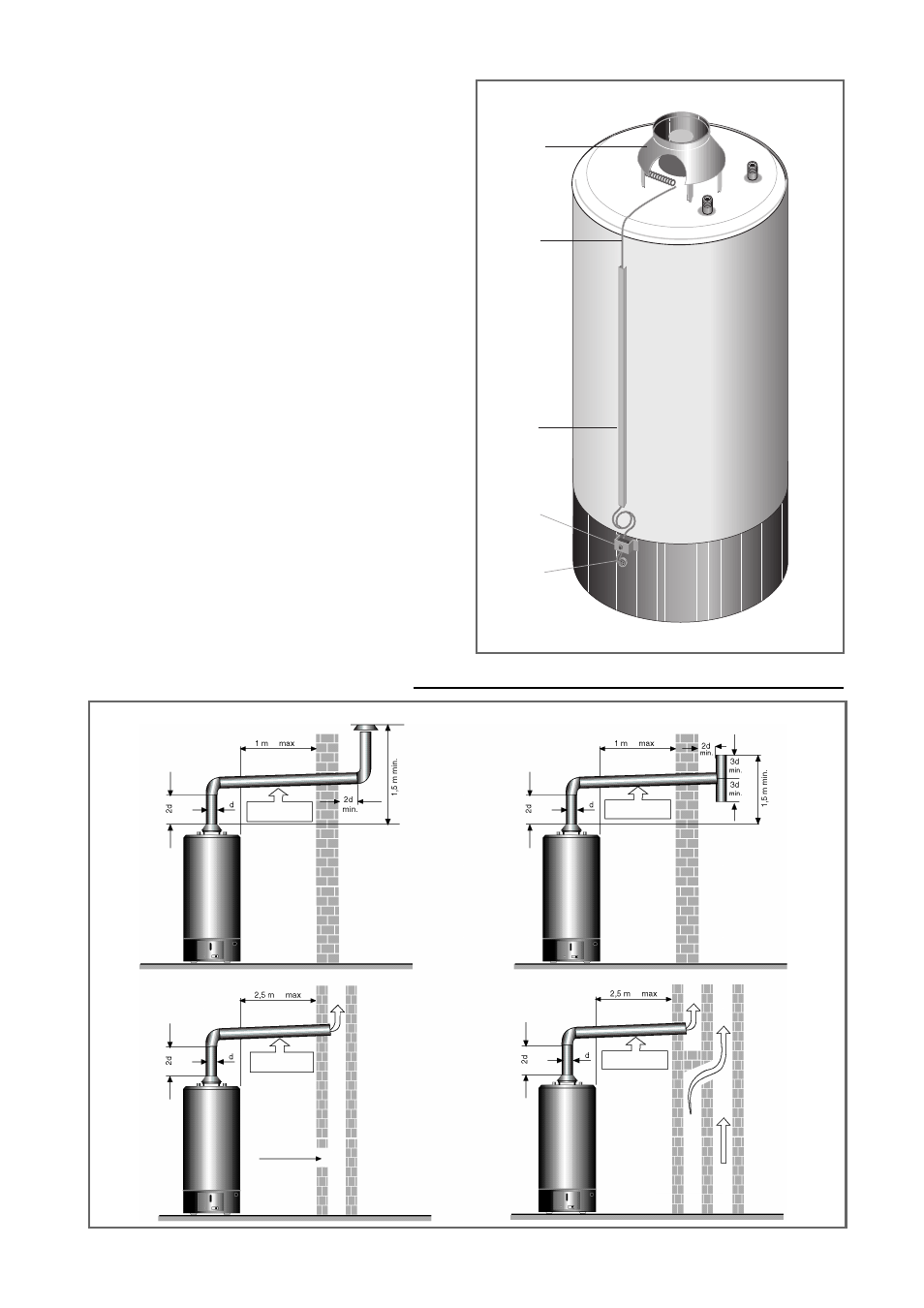

3.7 СХЕМА ПОДКЛЮЧЕНИЯ АППАРАТА
8
ПРЯМОЙ ОТВОД ОТХОДЯЩИХ ГАЗОВ НАРУЖУ
ОТВОД ОТХОДЯЩИХ ГАЗОВ В ТРУБУ ИЛИ ОБЩИЙ ДЫМОХОД С ОТВЕТВЛЕНИЯМИ
Чтобы получить дополни-
тельную информацию по
установке аппарата обрати-
тесь к требованиям СНиП
РФ 2.04.08-87, Правил бе-
зопасности в газовом хо-
зяйстве, Правил пожарной
безопасности.
Чтобы получить дополни-
тельную информацию по
установке аппарата, обра-
титесь к требованиям
СНиП РФ 2.04.08-87, Пра-
вил безопасности в газо-
вом хозяйстве, Правил по-
жарной безопасности
1
5
3
2
4
Минимальный
уклон 3%
Минимальный
уклон 3%
Вытяжное
отверстие
Минимальный
уклон 3%
Минимальный
уклон 3%
