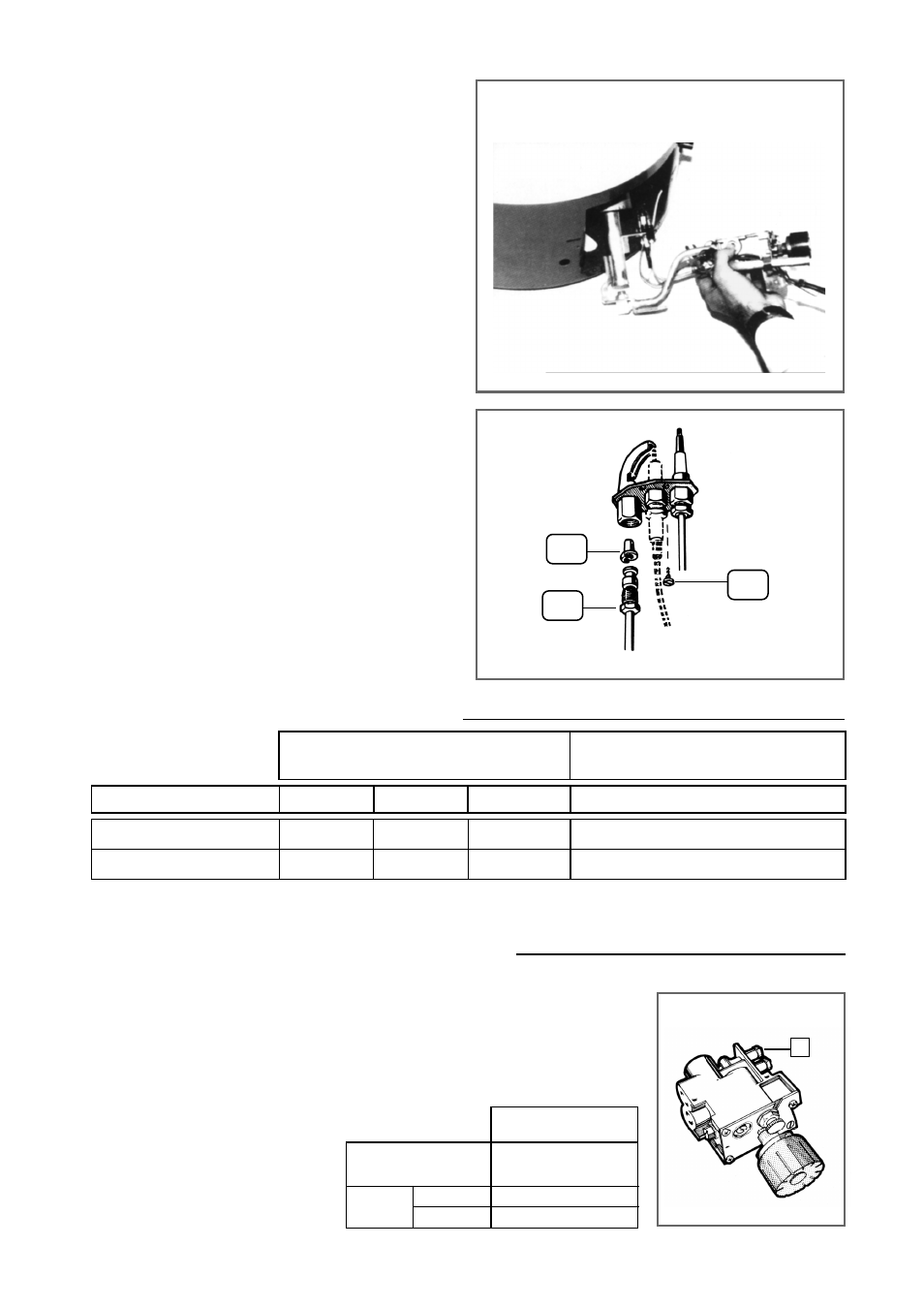

ЗАМЕНА ФОРСУНОК
a) Вывернуть форсунку основной горелки 10 (рис. 16) и
заменить ее.
б) Заменить форсунку запальника 3 (рис. 19) в следую-
щей последовательности:
• Полностью отвинтить фиксирующий винт
2
• Полностью ослабить соединение
4
• Заменить форсунку
3
• Собрать в обратной последовательности.
СБОРКА ГАЗОВОЙ ГРУППЫ
Собрать газовую группу, выполняя в обратном порядке
действия, изложенные в параграфе «ДЕМОНТАЖ ГАЗОВОЙ
ГРУППЫ». Прежде, чем совершать какие-либо действия,
проверить следующее:
• Датчик термостата газового клапана должен быть пол-
ностью вставлен в гильзу, а пружина, фиксирующая дат-
чик, должна быть соединена с гильзой.
Правильная сборка горелки полностью зависит от монтаж-
ника.
• Проверить, чтобы после демонтажа и монтажа газовой
группы, все другие детали были строго на своем месте.
18
/(
19
М
ЕТАН
С
ЖИЖЕННЫЙ
ГАЗ
На отверстиях значения приведены в сотых долях миллиметра.
МОДЕЛЬ
120 - 150 - 200
200
120
150
Форсунка запальника
3 (рис. 19)
Форсунка основной горелки
10 (рис. 16)
1,85 - 3,00
1,62
1,95 - 3,00
1,75
2,15 - 3,40
1,90
0,37
0,24
28
ччччч30 мбар
37 мбар
Д
АВЛЕНИЕ
ПОДАЧИ
ГАЗА
Пропан G31
Бутан G30
Сжижен-
ный газ
P
20
Внимание
Для аппаратов типа
II2Н3+, предназ-
наченных для работы на газе метан
G20, регулировка производится на
заводе, и аппарат не требует никакой
регулировки.
Для перевода на сжиженный газ
G30-G31 будет достаточно поменять
форсунки запальника и основной го-
релки.
5.3 РАЗМЕРЫ ОТВЕРСТИЙ ФОРСУНОК В мм
5.4 ПРОВЕРКА РЕГУЛИРОВКИ ГАЗОВОГО КЛАПАНА
20 мбар
Метан G20
Бутан
Пропан
Д
АВЛЕНИЕ
ПОДАЧИ
(природного и жидкого газа).
Давление газа на входе, замеряемое в месте
подачи давления
Р манометром, приведено в
таблице.
3
4
2
К
АСАЕТСЯ
ТОЛЬКО
УСТАНОВЩИКА
