5.2 ДЕМОНТАЖ ГАЗОВОЙ ГРУППЫ И ЗАМЕНА ФОРСУНКИ
Для перевода аппарата на работу с сжиженным газом необходимо заменить форсунку запальника и форсунку основ-
ной горелки.
ВНИМАНИЕ: Форсунки для работы на сжиженном газе должны быть запрошены у продавца аппарата, если не
прилагаются к аппарату.
Замена форсунок производится после демонтажа газовой группы.
ДЕМОНТАЖ ГАЗОВОЙ ГРУППЫ
• Отсоединить провода от системы контроля тяги (
2.1 – 2.2 на рис.7), от термостата предельной температуры 3
(провод
3.1 на рис. 7) и от термопары 4 (рис. 7), отсоединить провод пьезозажигания и вынуть датчик термостата
газового клапана из гильзы.
• Вынуть газовую группу, слегка потянув ее вверх и вращая (см. рис. 18) до полного вынимания горелки.
17
1
2 3
4
5
6
7
8
1
2
10
5
6
7
8
4
9
3
К
АСАЕТСЯ
ТОЛЬКО
УСТАНОВЩИКА

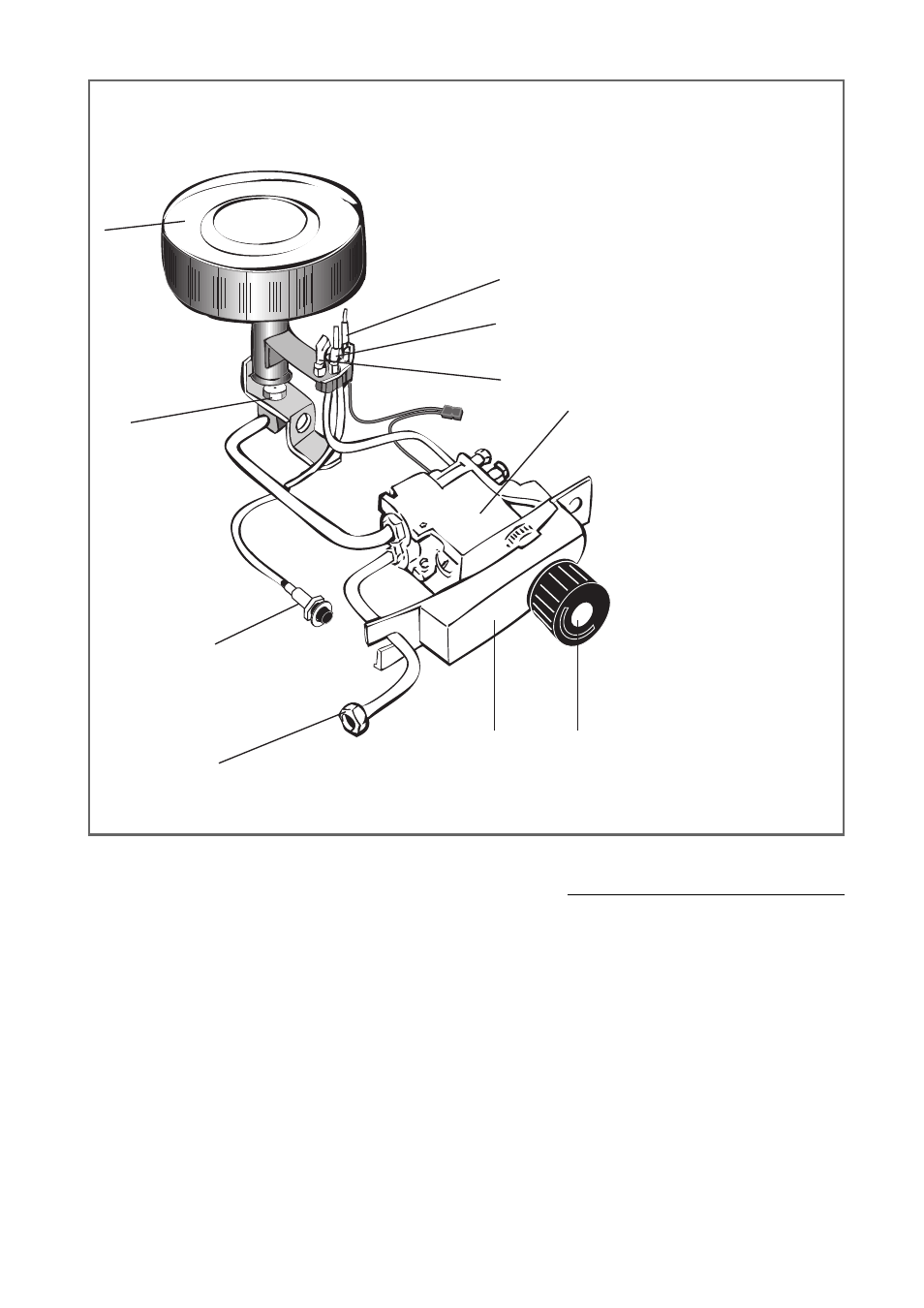

1- Газовый клапан
2- Ручка регулировки температуры
3- Подключение газа 1/2½G
4- Пьезозажигалка
5- Термопара
6- Электрод розжига
7- Запальник
8- Основная горелка
9- Форсунка основной горелки
10- Кронштейн газового клапана
