ЫТЯЖНОЙ

КОЛПАК

3.5.1. Подсоединение газопровода к клапану должно

производиться с помощью трубы диаметром 1/2".

3.5.2. Рекомендуется установить перед газовой группой

запорный кран.

Внимание: при установке следуйте действующим

нормативам (СНиП РФ 2.04.08-87).

3.4.1. Необходимо, чтобы отходящие газы удалялись че-

рез трубу соответствующего диаметра

L int (таб-

лица габаритных размеров рис.1), установленную

на вытяжном колпаке аппарата.

3.4.2. Важно, чтобы дымоход имел хорошую тягу.
3.4.3. Избегайте наличия в газоходном канале длинных

горизонтальных участков, обратных уклонов и пазы,

так как это может вызвать плохое сгорание.

3.4.4. В случае, если газоход проходит через холодные

не обогреваемые участки, необходимо установить

теплоизоляцию, чтобы избежать образование кон-

денсата.

3.4.5. Категорически запрещено снимать, модифициро-

вать или же менять вытяжной колпак, так как он яв-

ляется неотъемлемой частью общей системы сго-

рания газового водонагревателя.

3.4.6. Вся ответственность за правильную установку трубы

удаления отходящих газов лежит на установщике

3.4 ПОДСОЕДИНЕНИЕ К ДЫМОХОДУ

Водонагреватели имеют устройство, блокирующее по-

ступление газа в горелку и отключающее аппарат в случае

частичного или полного засорения дымохода.

Такое устройство состоит из термостата

А (рис.6) ка-

либрованного на 85°С±3 и установленного на кромке вы-

тяжного колпака

С. Оно соединено с термопарой и предох-

ранительным термостатом предельной температуры газо-

вого клапана.

Этот устройство входит в комплект вытяжного колпака,

который поставляется вместе с водонагревателем и долж-

но быть установлено с соблюдением следующих инструк-

ций.

Термостат датчика тяги

А может быть c автоматическим

(рис.

6.1) или ручным (рис.6.2) перезапуском. При блоки-

ровке аппарата он должен быть вновь включен следующим

образом:
Термостат с автоматическим перезапуском (рис. 6.1)

• подождите 10 минут после блокировки аппарата;

• включите водонагреватель, следуя инструкциям

обычного включения.

Термостат с ручным перезапуском (рис. 6.2)

• подождите 10 минут после блокировки аппарата;

• нажмите до конца кнопку обнуления

Р на термостате;

• включите водонагреватель, следуя инструкциям

обычного включения.

При повторных срабатываниях предохранительного уст-

ройства не следует снова пытаться включать водонагрева-

тель. Необходимо вызвать квалифицированного техника для

выяснения и устранения причины неисправности.

Устройство не должно сниматься с аппарата

ни при каких условиях; в случае плохой работы

дымохода продукты сгорания и угарный газ мо-

гут проникать в помещение и представлять опас-

ность для находящихся в нем людей.

По этой же причине в случае какого-либо де-

фекта устройства датчика тяги замена должна

производиться только на фирменные запчасти

и исключительно квалифицированным персона-

лом.

3.6 МОНТАЖ И ФУНКЦИОНИРОВАНИЕ

ДАТЧИКА ТЯГИ

ВЕРНО

ВНИМАНИЕ!

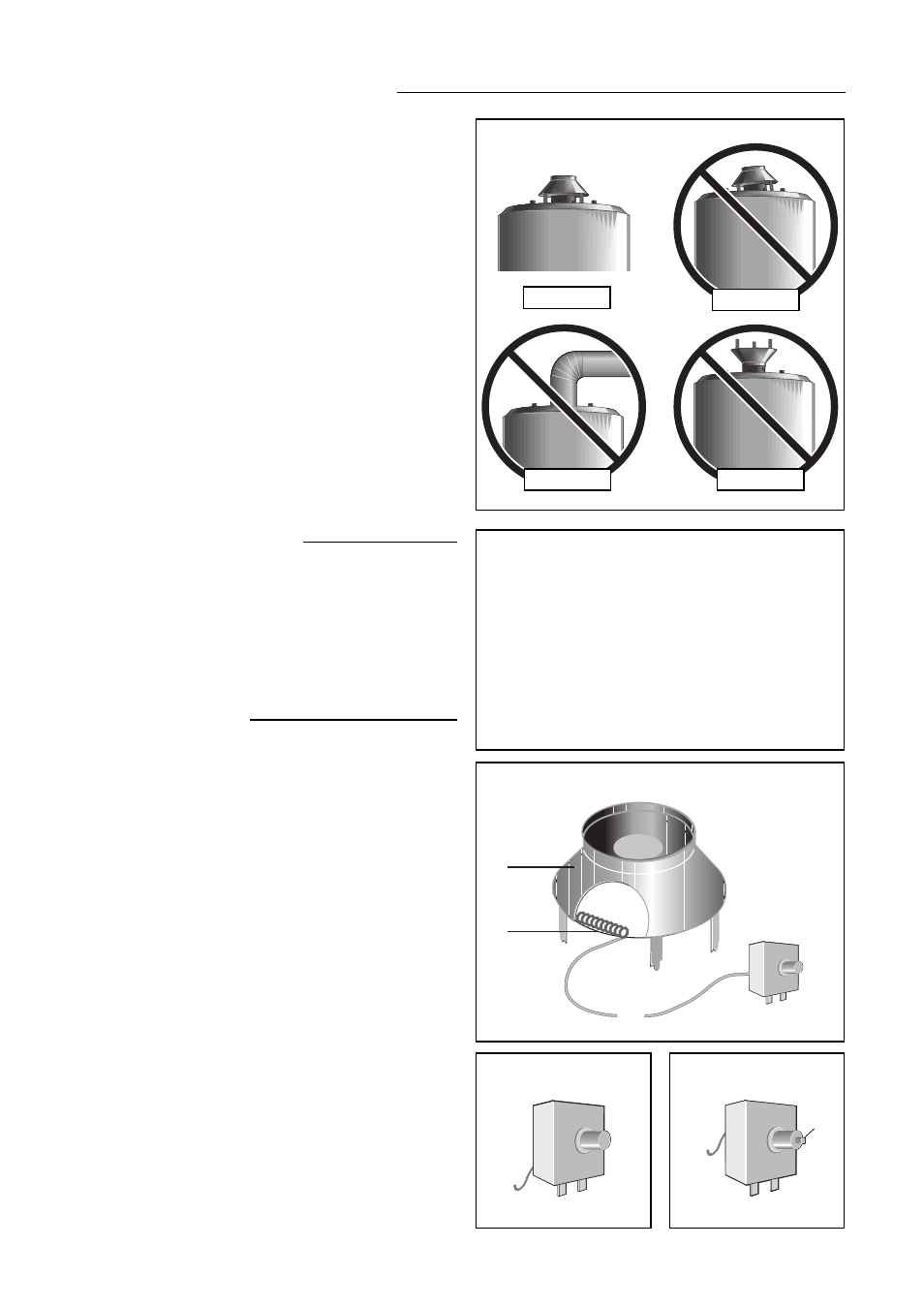

Для надежной работы аппаратов, работающих на газе,

необходимо правильно установить вытяжной колпак. Пра-

вильная установка вытяжного колпака изображена на рис.5.

3.5 ПОДКЛЮЧЕНИЕ ГАЗА

6.2

6.1

НЕВЕРНО
