ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
2. Отверните гайку регулировки
свободного хода педали тор-
моза и отсоедините тягу тор-
моза от рычага тормозного
кулака.
3. Полностью поверните пласти-
ны регулировки натяжения
цепи на обоих концах качаю-
щегося рычага в направлении
a
.
4. Поднимите заднее колесо над
землей, как указано на стр. 6-
39.
5. Отверните гайку оси и вытя-
ните ось колеса наружу.
6. Продвиньте колесо вперед и
снимите приводную цепь с
задней звездочки.
ПРИМЕЧАНИЕ :
Для того, чтобы снять или уста-
новить колесо, разнимать цепь не
нужно.
7. Снимите колесо

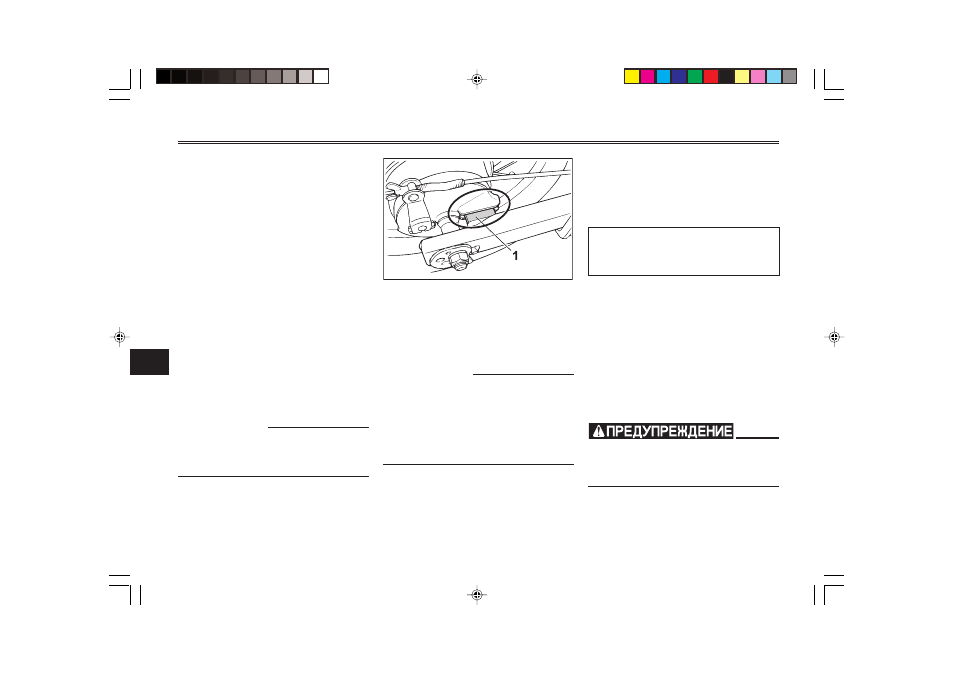

1. Фиксатор
EAU03520
Как установить заднее колесо
1. Вставьте ось колеса с левой
стороны.
ПРИМЕЧАНИЕ :
Следите за тем, чтобы регулиро-
вочные пластины приводной цепи
были установлены проштампо-
ванной стороной наружу и чтобы
фиксатор на качающемся рычаге
вошел в щит тормозного кулака.
2. Установите приводную цепь
на заднюю звездочку и отре-
гулируйте натяжение привод-
ной цепи. (Описание регули-
ровки натяжения приводной
цепи приведено на стр. 6-28.)
3. Наверните гайку оси и опусти-
те заднее колесо на землю.
4. Заяните гайку оси с требуе-
мым моментом.
Момент затяжки:
Гайка оси:
90 Н.м (9,0 кгс.м,)
5. Установите тягу тормоза на
рычаг тормозного кулака и
наверните гайку регулировки
свободного хода педали тор-
моза на тягу тормоза.
6. Отрегулируйте свободный ход
педали тормоза. (Описание
регулировки свободного хода
педали тормоза приведено на
стр. 6-22.)
EW000103
После регулировки свободного
хода педали тормоза проверьте
действие стоп-сигнала.
