ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EAU00143
Выключатель стартера “,
,
,
,
,
“
Нажмите на этот выключатель
для проворачивания коленчато-
го вала двигателя стартером.
EC000005
Прочитайте инструкции по запус-
ку на стр. 5-1 прежде, чем запус-
кать двигатель.

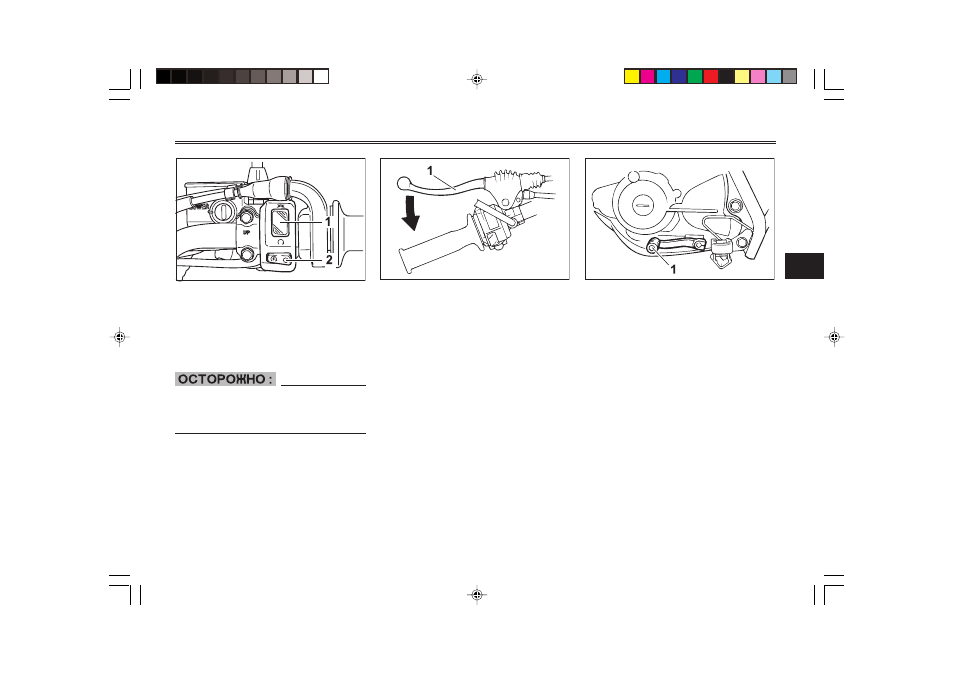

1. Рычаг сцепления
EAU00152
Рычаг сцепления
Рычаг сцепления расположен на
левой рукоятке руля. Для вы-
ключения сцепления прижмите
рычаг к рукоятке руля. Для
включения сцепления отпусти-
те рычаг. Для обеспечения плав-
ной работы сцепления рычаг
следует нажимать быстро, а от-
пускать медленно.
Рычаг сцепления оборудован
выключателем, который являет-
ся частью системы блокировки
цепей зажигания. (Описание сис-
темы блокировки цепей зажига-
ния приведено на стр. 3-13.)
1. Педаль переключателя передач
EAU00157
Педаль переключателя пере-
дач
Педаль переключателя передач
расположена с левой стороны
двигателя и используется в со-
четании с рычагом сцепления
для переключения 5-ступенчатой
коробки передач с шестернями
постоянного зацепления, исполь-
зуемой на этом мотоцикле.
1. Выключатель остановки двигателя “#/$“
2. Выключатель стартера “,“
