Инструкция по эксплуатации Yamaha TW125 (2003)
Страница 63
6-22
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

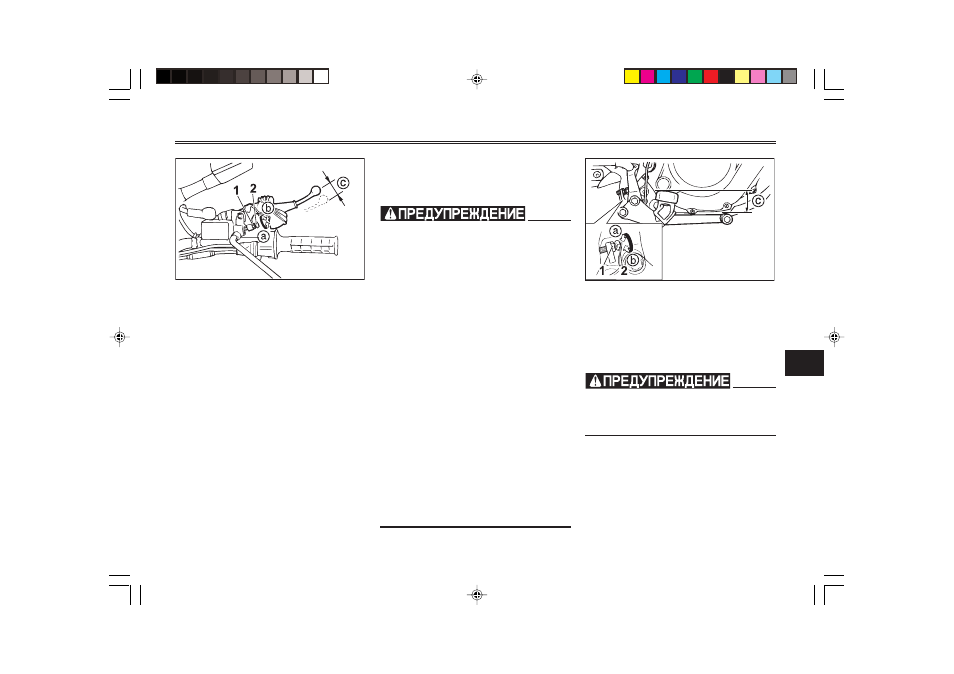

1. Контргайка
2. Регулировочный штуцер
с. Свободный ход
EAU00696
Регулировка свободного
хода рычага сцепления
Величина свободного хода рыча-
га тормоза должна составлять 5-
8 мм, как показано на рисунке. Пе-
риодически проверяйте величину
свободного хода рычага тормоза
и, если необходимо, регулируйте
ее следующим образом .
1. Ослабьте контргайку на рыча-
ге тормоза.
2. Для того, чтобы увеличить
свободный ход рычага тормо-
за, вращайте регулировочный
штуцер в направлении a.
Для того, чтобы уменьшить
свободный ход рычага тормо-
за, вращайте регулировочный
штуцер в направлении b.
3. Затяните контргайку.
EW000099
8
8
8
8
8
После регулировки свобод-
ного хода рычага тормоза
проверьте величину свобод-
ного хода и убедитесь в том,
что тормоз срабатывает нор-
мально.
8
8
8
8
8
Ощущение мягкости или вяз-
кости перемещения рычага
тормоза может свидетельст-
вовать о наличии воздуха в
гидравлической системе.
Если в гидравлической сис-
теме присутствует воздух,
поручите дилеру фирмы “Яма-
ха” удалить воздух из систе-
мы прежде, чем продолжить
эксплуатацию мотоцикла.
Воздух в гидравлической сис-
теме ухудшает эффектив-
ность торможения, что мо-
жет вести к потере управле-
ния и к аварии.
1. Контргайка
2. Регулировочный штуцер
с. Положение педали тормоза
EAU00707
Регулировка положения и
свободного хода педали тор-
моза
EW000104
Рекомендуется поручить выпол-
нение этих регулировок дилеру
фирмы “Ямаха”.
