Инструкция по эксплуатации Yamaha TW125 (2003)
Страница 83
6-42
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

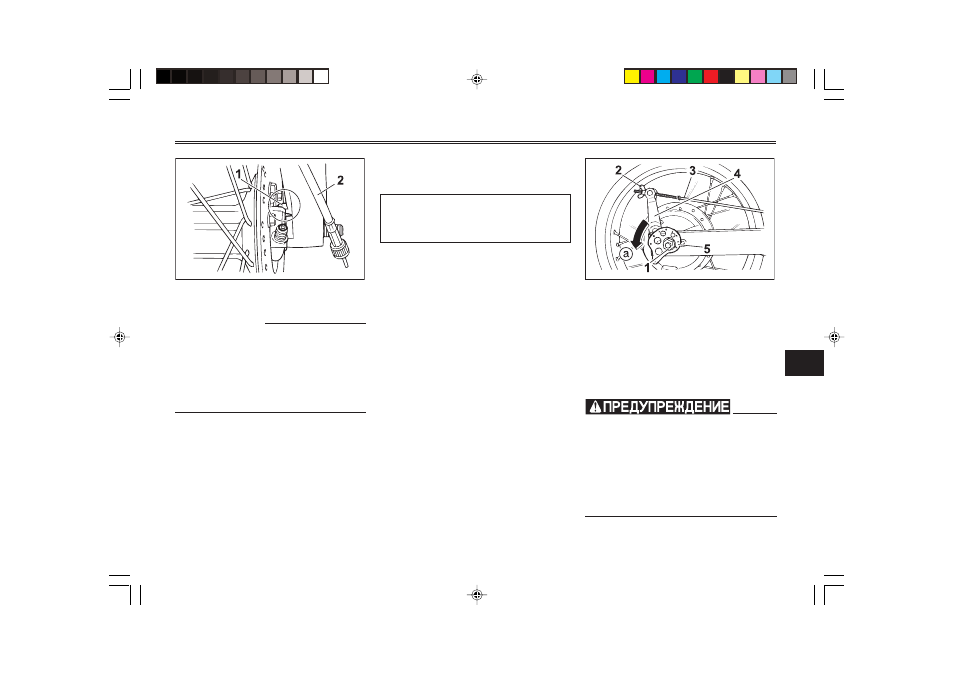

1. Фиксатор
2. Трос спидометра
ПРИМЕЧАНИЕ :
Прежде, чем установить тормоз-
ной диск, проверьте, есть ли дос-
таточное расстояние между тор-
мозными колодками и вошел ли
фиксатор на стойке вилки в про-
резь на редукторе спидометра.
3. Вставьте ось колеса и навер-
ните гайку оси.
4. Опустите переднее колесо на
землю.
5. Затяните гайку оси с требуе-
мым моментом.
Момент затяжки:
Гайка оси:
90 Н.м (9,0 кгс.м)
6. Сдвиньте чехол нижней час-
ти правой стойки вилки в ис-
ходное положение.
7. Установите чехол нижней час-
ти левой стойки вилки на ме-
сто.
8. Присоедините трос спидомет-
ра.
1. Гайка оси
2. Гайка регулировки свободного хода педали
тормоза
3. Тяга тормоза
4. Рычаг тормозного кулака
5. Пластина регулировки приводной цепи
EAU03519
Заднее колесо
Как снять заднее колесо
EW000122
8
8
8
8
8
Рекомендуется по поводу
технического обслуживния
колеса обращаться к дилеру
фирмы “Ямаха”.
8
8
8
8
8
Обеспечьте надежную опору
мотоцикла для исключения
его падения.
1. Ослабьте гайку оси.
