Подсоединение
Полезный совет: Прежде чем выполнять или изменять подсоединения, убедитесь, что
все устройства отключены от сети питания.

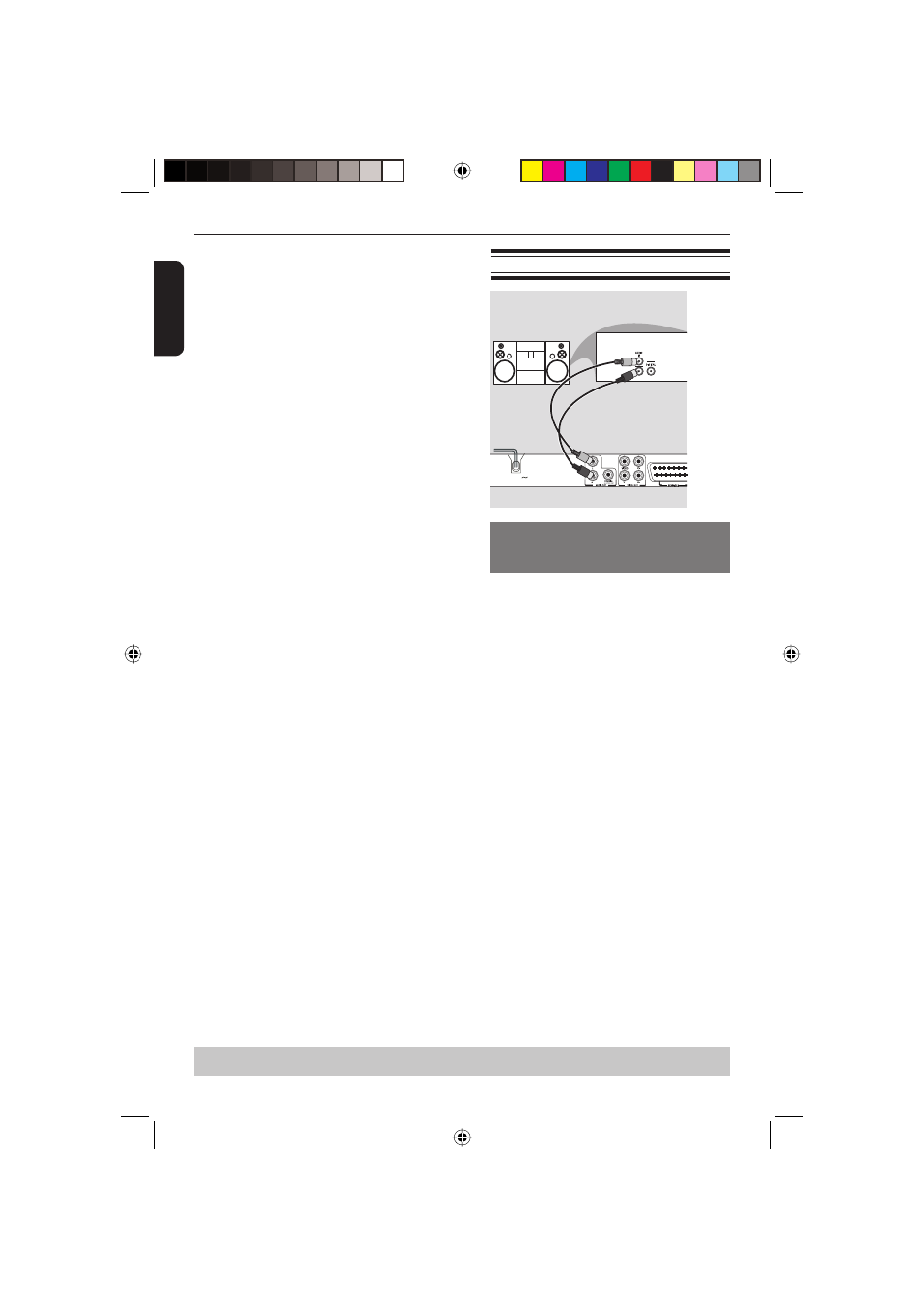

Подсоединение к стереосистеме
MAINS
СТЕРЕО
Стереосистема, оснащенная
входными аудиогнездами Dolby Pro
Logic или Right/Left Audio In
A Выберите один из способов подсоединения
видеокомпонентов (CVBS VIDEO IN, SCART IN
или COMPONENT VIDEO IN) в зависимости от
возможностей телевизора.
B Используйте аудиокабели (белого и красного
цвета) для подсоединения гнезд AUDIO OUT (L/R)
на проигрывателе дисков DVD к соответствующим
гнездам AUDIO IN на стереосистеме (кабель не
прилагается).
ВАЖНО!
Если телевизор оснащен только одним
входным гнездом антенны (Antenna In)
(обозначенным также 75 ohm или RF In), то
для воспроизведения диска DVD на экране
телевизора потребуется радиочастотный
модулятор.
A Используйте кабель композитного видео (желтого
цвета), чтобы подсоединить гнездо VIDEO (CVBS)
проигрывателя дисков DVD к входному гнезду на
радиочастотном модуляторе (кабель прилагается).
Чтобы вывести звук с этого проигрывателя дисков
DVD через динамики телевизора, используйте
аудиокабели (белого и красного цвета) для
подсоединения гнезд AUDIO OUT (L/R) на
проигрывателе дисков DVD к соответствующим
гнездам AUDIO IN на радиочастотном модуляторе
( кабель прилагается).
B Используйте коаксиальный кабель-литцендрат (не
прилагается) для подсоединения гнезда ANTENNA
OUT или TO TV на радиочастотном модуляторе к
гнезду ANTENNA IN на телевизоре.
C Подсоедините кабель антенного или кабельного
телевизионного служебного сигнала к гнезду
ANTENNA IN или RF IN на радиочастотном
модуляторе. (Возможно, первоначально он был
подсоединен к телевизору. Отсоедините этот
кабель от телевизора.)
–
