Инструкция по эксплуатации HONDA CBR600RR-ABS
Страница 81
71
НИЖНИЙ КОЖУХ
Нижний кожух необходимо снимать при регу-
лировке свободного хода рычага сцепления,
для доступа к расширительному бачку, при
замене масла в двигателе и масляного филь-
тра, а также при проверке направляющей при-
водной цепи.
Снятие:

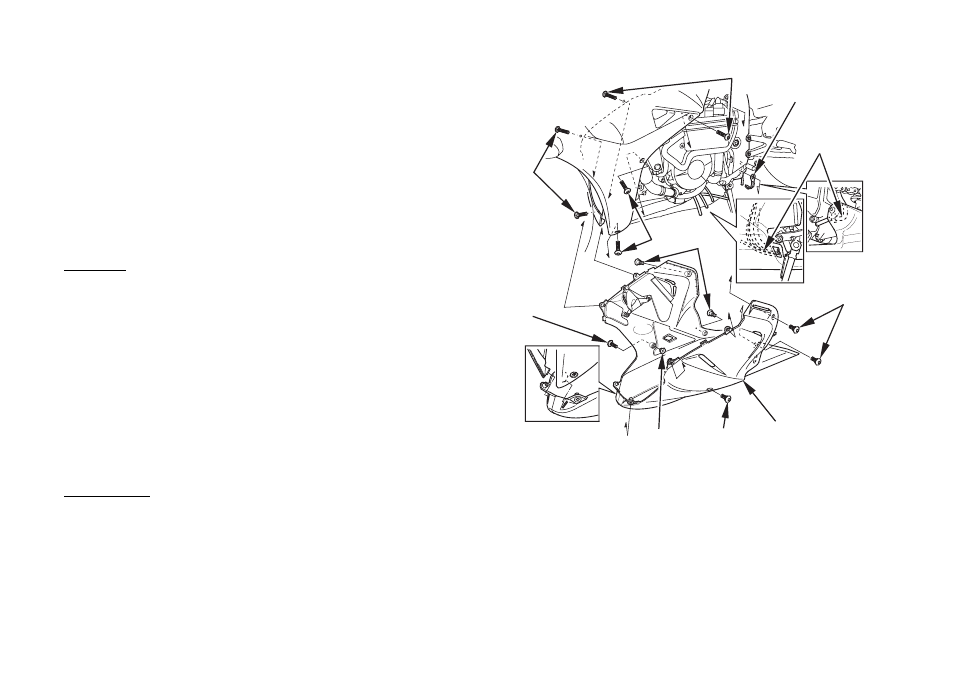

1. Снимите болты А (1), болты В (2), болты С
(3), болты D (4) и манжету (5).
2. Снимите нижний кожух (6), затем вытяните-
трубопроводы (7).
(на модели CBR600RR)
Снимите нижний кожух (6) и хомут (8)
(на модели CBR600RR ABS)
Установка:
• Установка выполняется в порядке, обратном
процедуре снятия.
• Правильно установите трубопроводы на
место.
(2)
(4)
(8)
(7)
(3)
(
(
6
6
)
)
(5)
(
(
4
4
)
)
(
(
1
1
)
)
(
(
1
1
)
) (3)
(1) Болты А
(2) Болты В
(3) Болты C
(4) Болты D
(5) Манжета
(6) Нижний кожух
(7) Трубопроводы
(8) Хомут (только на модели CBR600RR ABS)
