1. Снимите центральный кожух (стр. 72).
2. Отсоедините колодку разъема вентилятора
радиатора (1).
3. Отсоедините фиксатор жгута проводов (2)
от теплового экрана радиатора (3).
4. Снимите болт держателя тормозных шлан-
гов (4) (только на модели CBR600RR ABS)
5. Снимите нижнюю крепежную гайку радиато-
ра (5) и нижний крепежный болт радиатора
(6) (только на модели CBR600RR).
Снимите нижний крепежный болт радиатора
(только на модели CBR600RR ABS)
6. Выкрутите верхний крепежный болт радиа-
тора (7).
(2)
(1)
(4)
(7)
(3)
(5) (6)

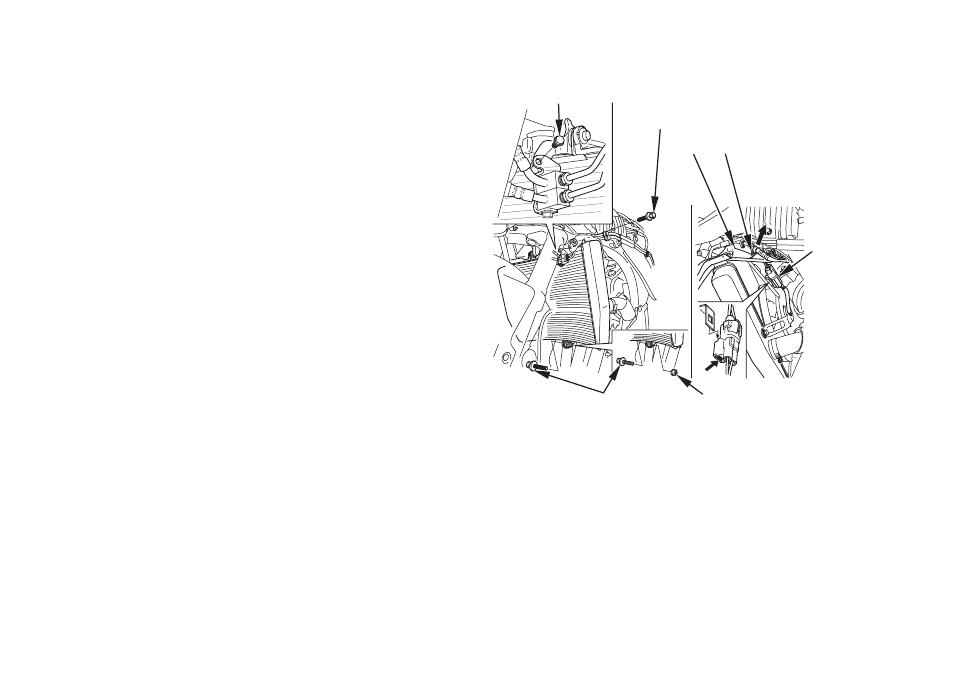

(1) Разъем вентилятора радиатора
(2) Фиксатора жгута проводов
(3) Тепловой экран радиатора
(4) Держателя тормозных шлангов (только на
модели CBR600RR ABS)
(5) Нижняя крепежная гайка радиатора (только на
модели CBR600RR)
(6) Нижний крепежный болт радиатора
(7) Верхний крепежный болт радиатора
