ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ
Подключение DVD проигрывателя
20

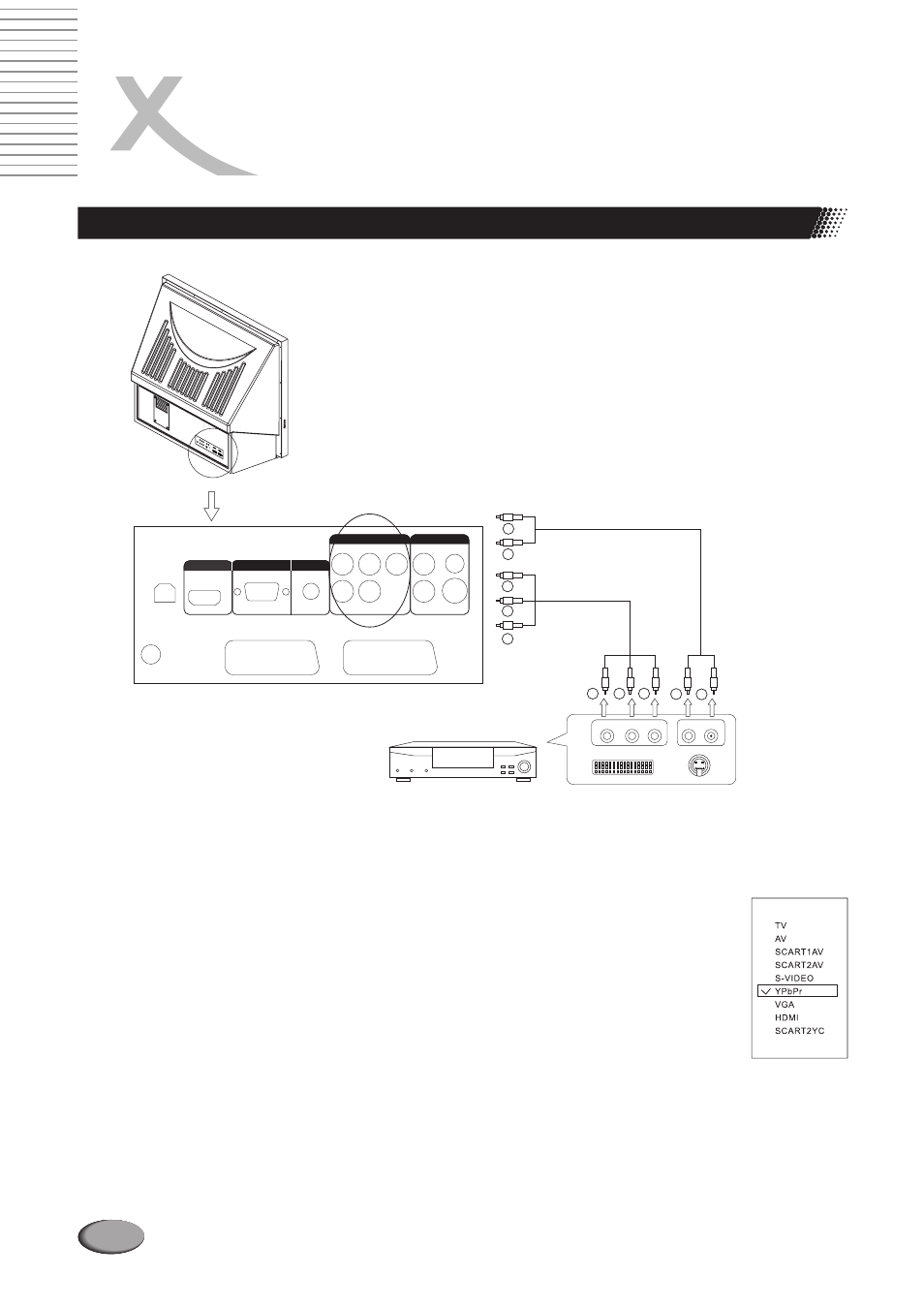

Подключение DVD проигрывателя или домашнего кинотеатра к телевизору при
помощи компонентного видео кабеля:
l
С помощью кабеля компонентного видео сигнала, представляющего собой комбинацию трех
видео шнуров с коннекторами красного, зеленого и синего цвета, соедините разъемы
компонентного входа телевизора Y, Pb/Cb, Pr/Cr и компонентного выхода DVD проигрывателя Y,
Pb/Cb, Pr/Cr.
l
C помощью аудио кабеля соедините аудио разъемы телевизора и DVD проигрывателя.
Воспроизведение
1. Включите телевизор и нажмите кнопку TV/AV на ПДУ телевизора.
2. Воспользуйтесь кнопками P+/P- на ПДУ для выбора в списке источников сигнала пункта Y/ Pb/Pr
и нажмите VOL+ для подтверждения выбора.
3. Включите DVD проигрыватель, вставите DVD диск и нажмите клавишу Play.
Примечание:
Выходы Y/ Cb/Cr на DVD проигрывателях иногда маркируются как Y/ Pb/Pr или Y/B-Y, R-Y. Для правильного
соединения шнуров кабеля компонентного видео сигнала, воспользуйтесь правилом соответствия цветовой
маркировки коннекторов кабеля компонентного видео сигнала и разъемов компонентного видео выхода DVD
проигрывателя.
R2 Аудио правый (красный)
W Аудио левый / Моно (белый)
R1 Компонентный видео R, Pr,Cr (красный)
G Компонентный видео Y (зеленый)
B Компонентный видео Pb, Cb (синий)
ЗАДНЯЯ ПАНЕЛЬ
DVD ПРОИГРЫВАТЕЛЯ
КАБЕЛЬ
КОМПОНЕНТНОГО
ВИДЕО СИГНАЛА
DVD ПРОИГРЫВАТЕЛЬ
W
R
R
G
B
КАБЕЛЬ АУДИО СИГНАЛА
SCART
S-VIDEO
Cr
Cb
L
R
Y
W
R
2
R
1
G
B
SCART 1 (VIDEO/RGB)
SCART 2 (VIDEO/S-VIDEO)
R
L
Pr
Pb
Y
L
R
S-VIDEO
UPDATE
YPbPr
AV1 IN PUT
RF
VI DEO
VGA
HDMI
AUDI O IN
