ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ

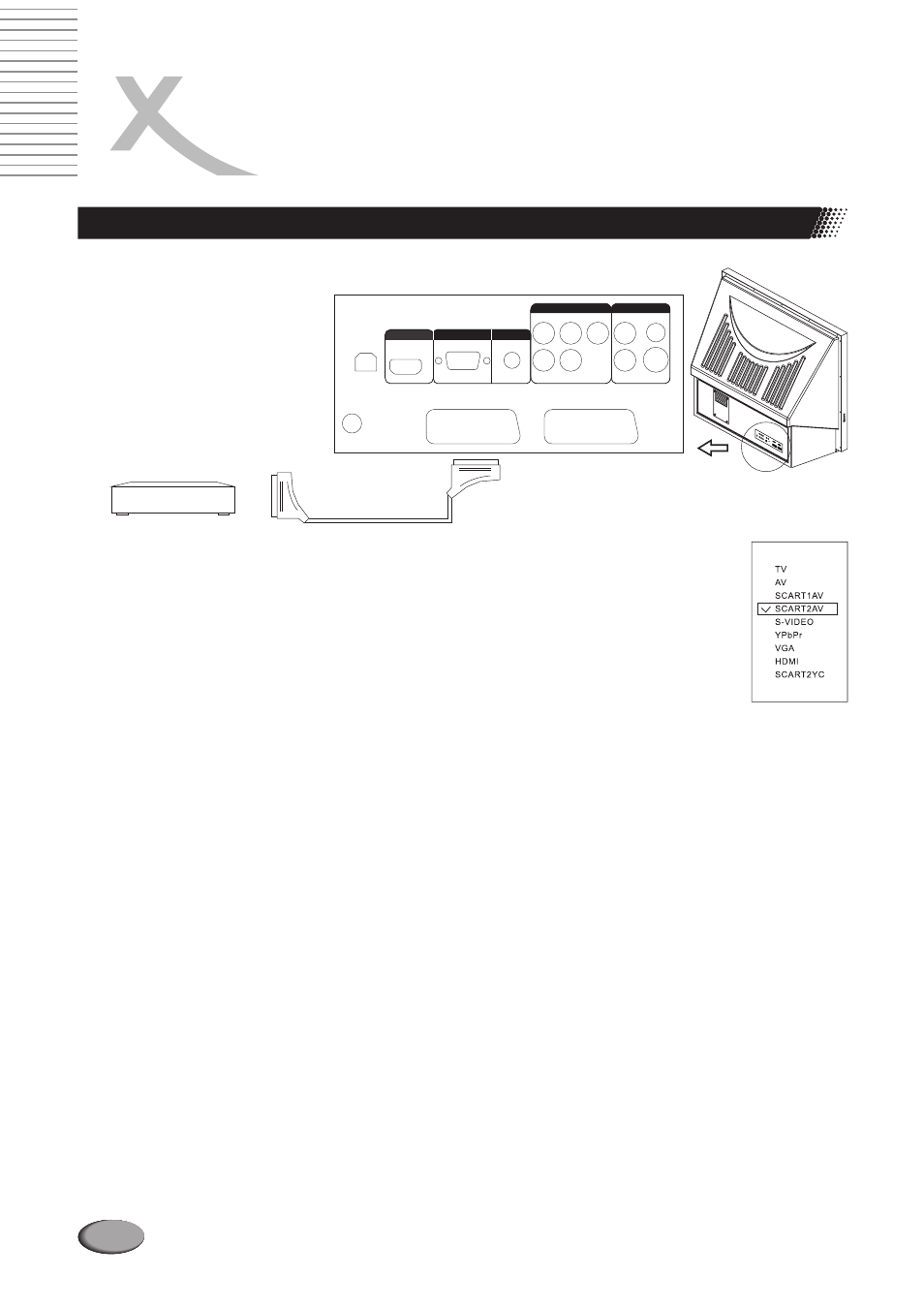

Подключение видео магнитофона
18
Подключение
Соедините SCART кабелем разъём SCART на задней панели видеомагнитофона и разъём SCART
на телевизоре.
Воспроизведение
1. Включите телевизор и нажмите кнопку TV/AV на ПДУ телевизора.
2. Воспользуйтесь кнопками P+/P- на ПДУ для выбора в списке источников сигнала пункта SCART2-
AV или пункта SCART2 Y/C и нажмите VOL+ для подтверждения выбора.
3. Включите видеомагнитофон и нажмите клавишу Play.
Спецификация разъема SCART2
1 Аудио выход (правый канал)
8 Выбор функции (AV контроль)
15 Вход хроматического сигнала
2 Аудио вход (правый канал)
9 Земля
16 -----
3 Аудио выход (левый канал)
10 Данные 2
17 Земля (входной и выходной видео сигнал)
4 Земля (аудио сигнал)
11 ------
18 ------
5 Земля
12 Данные 1
19 Композитный видео выход
6 Аудио вход (левый канал)
13 Земля (гашение сигнала)
20 CVBS вход
7 ------
14 Земля (гашение сигнала)
21 Общая земля (защита)
Примечание:
l
Через разъём SCART2 телевизор принимает видео сигнал CVBS (VIDEO).
КОННЕКТОР
SCART КАБЕЛЯ
ВИДЕОМАГНИТОФОН
SCART 1 (VIDEO/RGB)
SCART 2 (VIDEO/S-VIDEO)
R
L
Pr
Pb
Y
L
R
S-VIDEO
UPDATE
YPbPr
AV1 IN PUT
RF
VI DEO
VGA
HDMI
AUDI O IN
