ИНДИКАТОРЫ И КНОПКИ
УПРАВЛЕНИЯ
14
1. Разъем UPDATE.
Разъ е м д л я о б н о вл е н и я п р о г р а м м н о го о бе с п еч е н и я тел е в и зо р а ( п р ед н аз н ач е н тол ь к о д л я
использования сертифицированными сервисным персоналом).
2. HDMI вход.
Используется для приема высококачественного цифрового видео сигнала HDMI. При подключении
кабеля DVI звуковой сигнал транслируйте через соответствующий аудио разъем.
3. Компьютерный вход DVI/Audio-in.
Прием цифровых видео/аудио сигналов от приемника цифрового телевидения или от компьютера.
4. Компонентные видео входы (Y, Pb/Cb, Pr/Cr, Audio L/R).
Комбинация этих разъёмов используется для подключения к телевизору видео устройств, оснащённых
к омпонентным видео выходом. Например, DVD проигрывателей или приемник ов цифрового
телевидения.
5. Компьютерный вход D-Sub/Audio-in.
Для соединения с D-Sub/Audio разъемом компьютера.
6. Разъём SCART1(VIDEO/RGB-in, Audio-in, CVBS-out, Audio-out).
Используется для подсоединения внешних устройств, таких как приемник цифрового телевидения,
видеомагнитофон или DVD проигрыватель.
7. Разъём SCART2(VIDEO-in, S-VIDEO-in, Audio-in, CVBS-out, Audio-out).
8. Антенный вход (RF).
Используется для подключения внешней антенны или кабельного телевидения.

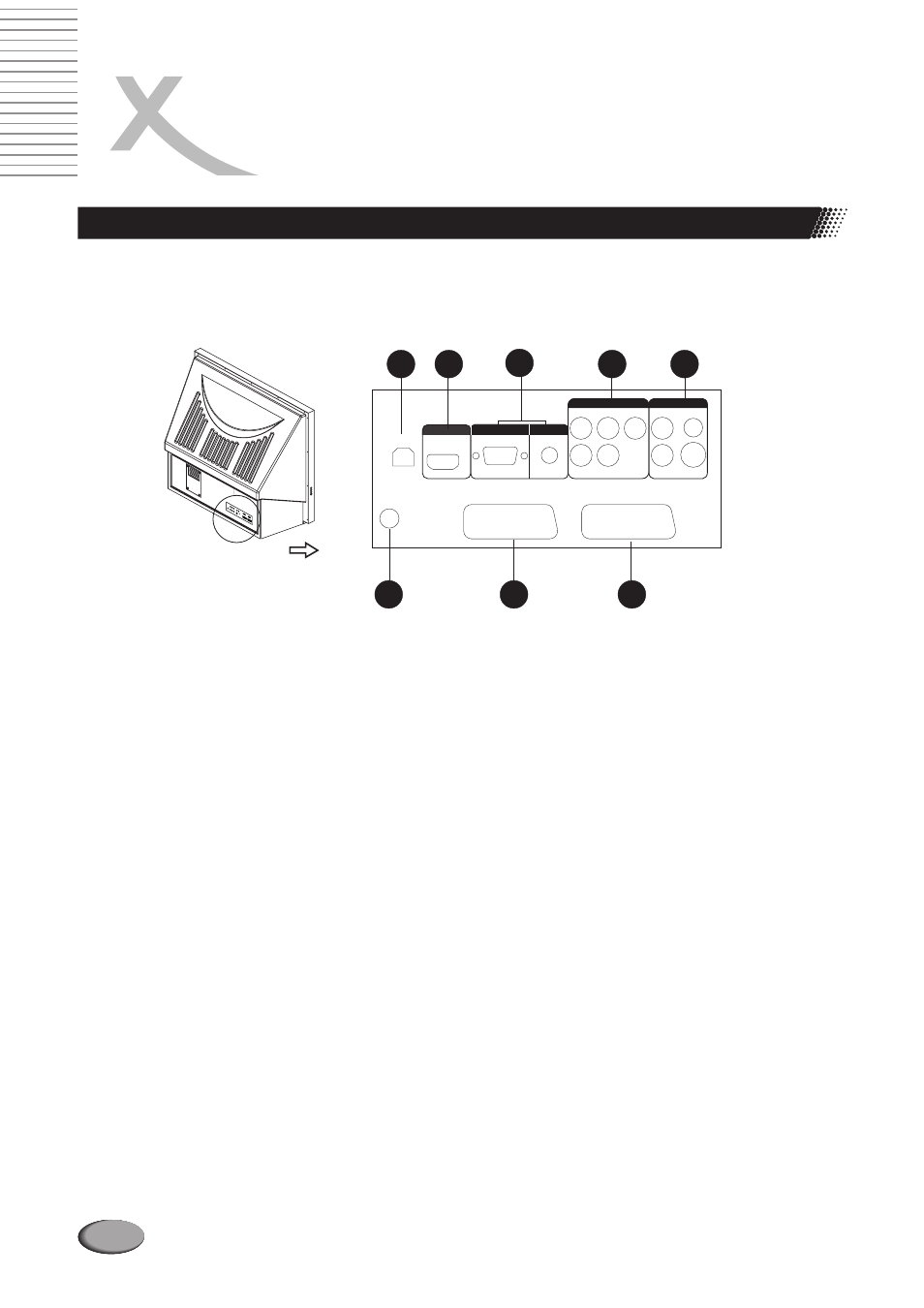

Разъемы на задней и боковой панели
SCART 1 (VIDEO/RGB)
SCART 2 (VIDEO/S-VIDEO)
R
L
Pr
Pb
Y
L
R
S-VIDEO
UPDATE
YPbPr
AV1 IN PUT
RF
VI DEO
VGA
HDMI
AUDI O IN
1
2
3
4
5
6
7
8
