Страница 17
ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ
Требования по безопасному подключению
17

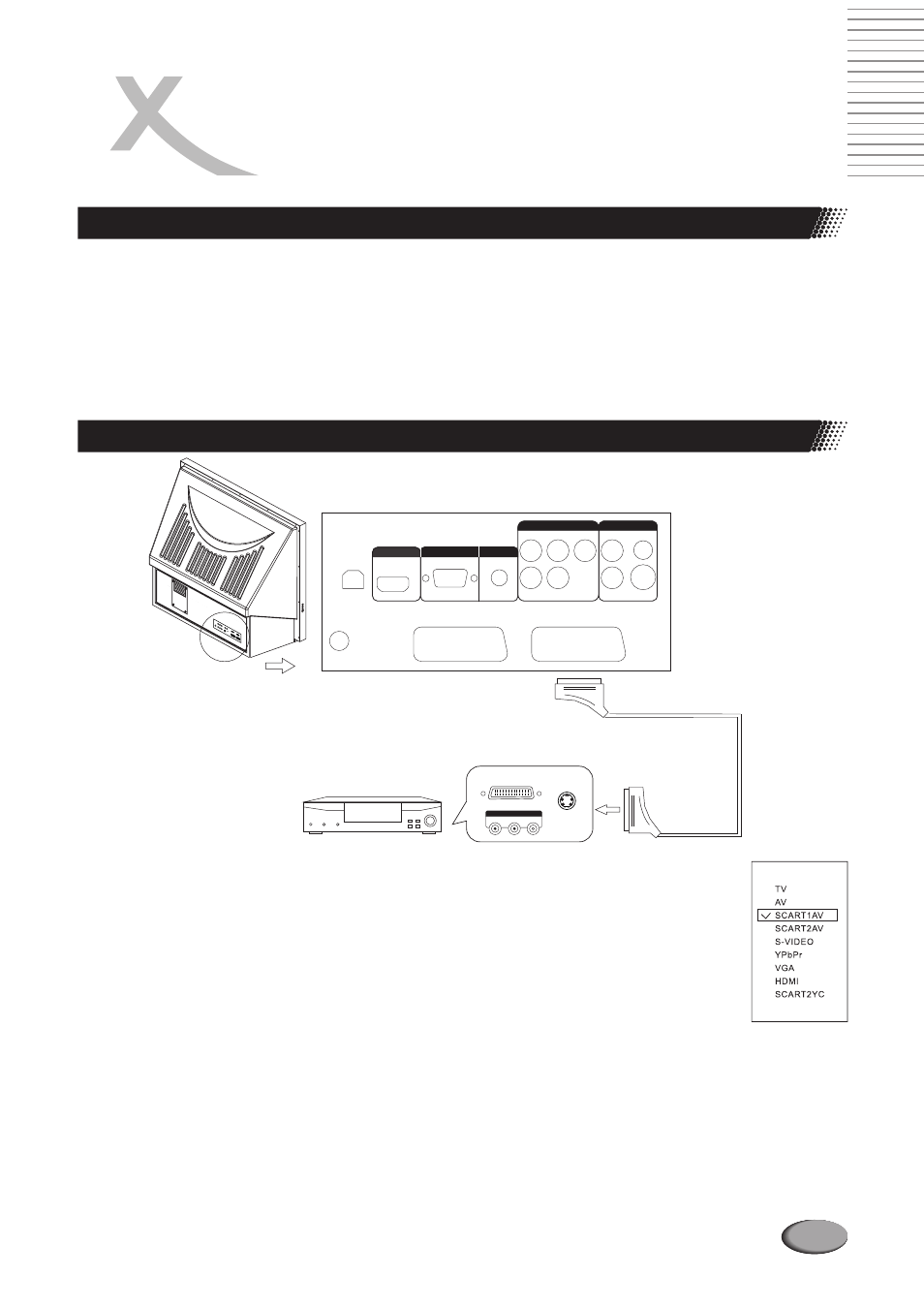

Подключение приемника цифрового ТВ (декодера)
Подключение
Соедините SCART кабелем разъём SCART на задней панели декодера и разъём SCART на телевизоре.
Воспроизведение
1. Включите телевизор и нажмите кнопку TV/AV на ПДУ телевизора.
2. Воспользуйтесь кнопками P+/P- на ПДУ для выбора в списке источников сигнала пункта SCART1AV и
нажмите VOL+ для подтверждения выбора.
3. Включите декодер.
Спецификация разъема SCART1
1 Аудио выход (правый канал)
8 Выбор функции (AV контроль)
15 Вход красного сигнала
2 Аудио вход (правый канал)
9 Земля (зелёный сигнал)
16 Контроль переключения RGB
3 Аудио выход (левый канал)
10 Данные 2
17 Земля (входной и выходной сигнал CVBS)
4 Земля (аудио сигнал)
11 Вход зелёного сигнала
18 Земля (контроль переключения RGB)
5 Земля (синий сигнал)
12 Данные 1
19 CVBS выход
6 Аудио вход (левый канал)
13 Земля (красный сигнал)
20 CVBS вход
7 Вход синего сигнала
14 Земля (гашение сигнала)
21 Общая земля (защита)
Примечание:
Через разъём SCART1 телевизор принимает видео сигналы CVBS (VIDEO) и RGB и выбирает нужный сигнал автоматически.
При одновременном приёме приоритет имеет сигнал RGB.
l
Внимательно проверьте совместимость устройств перед их соединением.
l
Внешние устройства могут отличаться от тех, которые изображены на иллюстрациях.
l
Плохое соединение может привести к искажению изображения и некорректному цветовоспроизведению. Убедитесь,
что все разъёмы вставлены в соответствующие гнёзда соединяемых устройств.
l
Не забудьте ознакомиться с инструкцией по эксплуатации подключаемого внешнего устройства.
l
Перед подключением внешнего устройства необходимо обесточить телевизор для предотвращения негативных
последствий.
КОННЕКТОР SCART КАБЕЛЯ
S-VI DE O
SC ART
AV IN
VIDEO
L
R
ДЕКОДЕР
SCART 1 (VIDEO/RGB)
SCART 2 (VIDEO/S-VIDEO)
R
L
Pr
Pb
Y
L
R
S-VIDEO
UPDATE
YPbPr
AV1 IN PUT
RF
VI DEO
VGA
HDMI
AUDI O IN
