Установка/Подключение
25
Номер
Функция
Разъем В
Разъем А
1
Тыловой правый(+) - Синий
-
2
Тыловой правый(-) - Синий/Белый
-
3
Фронтальный правый(+) - Серый
-
4
Фронтальн. правый(-) - Сер./Белый Питание 12В (+)/желтый
5
Фронтальный левый(+) - Зеленый
Питание антен./оранжев.
6
Фронт. левый((-) - Зеленый/Белый
-
7
Тыловой левый(+) - Коричневый
Зажигание/красный
8
Тыловой левый(-) - Коричн./Белый
Земля/черный
Провод питания антенны предназначен для подачи питания на антен-
ну и для удаленного управления дополнительным усилителем.

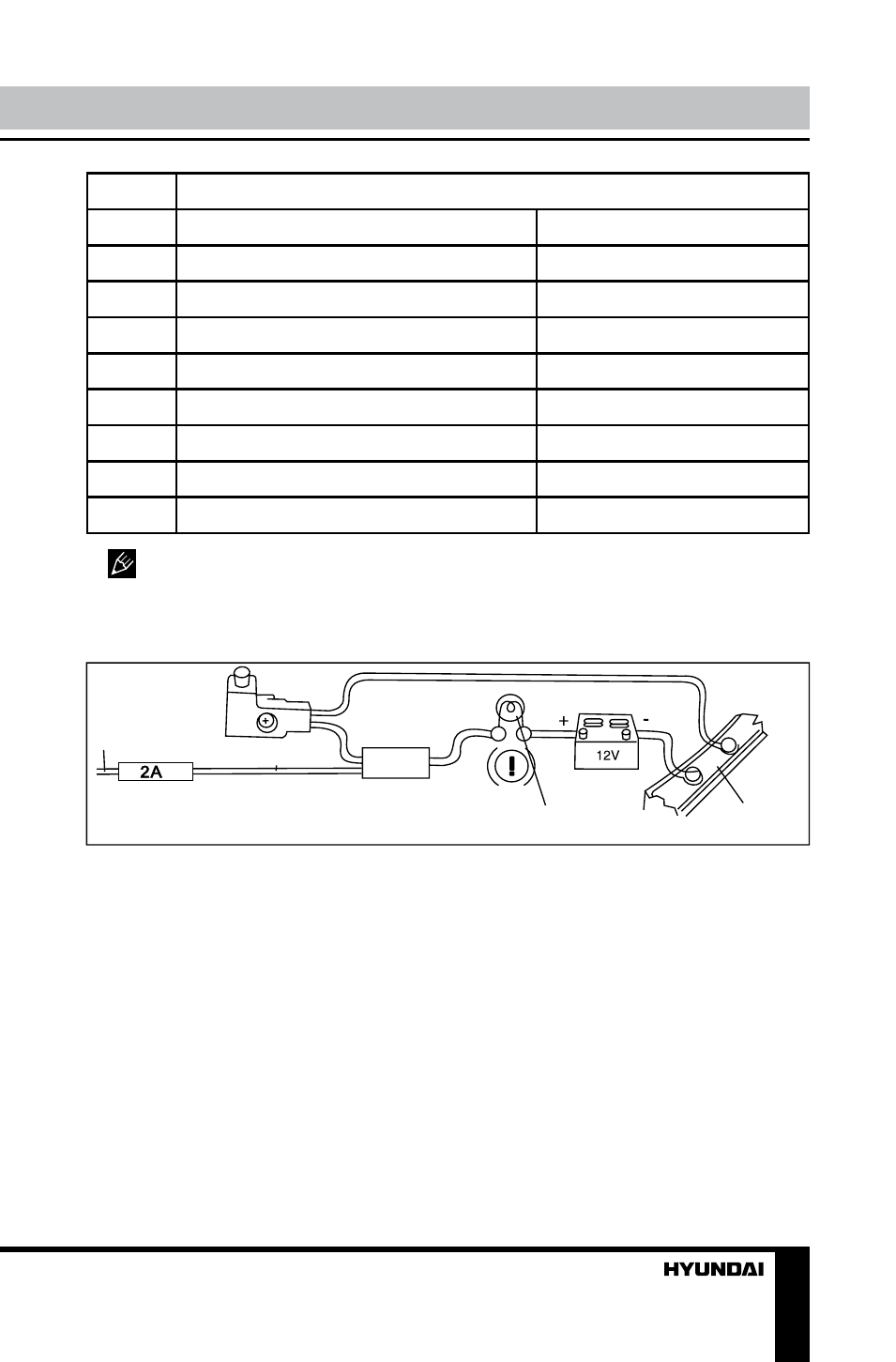

Подключение парковочного провода
Контакт
парковочного
тормоза
Световой индикатор
ручного тормоза
Кузов
Аккумулятор
Фиолетовый провод
Если парковочный провод подсоединен к ручному тормозу, наличие
видеоизображения на дисплее будет зависеть от движения автомобиля,
настроек системы и подключенных источников видео. Во время движения
автомобиля вперед при воспроизведении видео на дисплее отобразится
предупредительная надпись; это позволит водителю не отвлекаться от
управления автомобилем.
