21
Ru
02
1

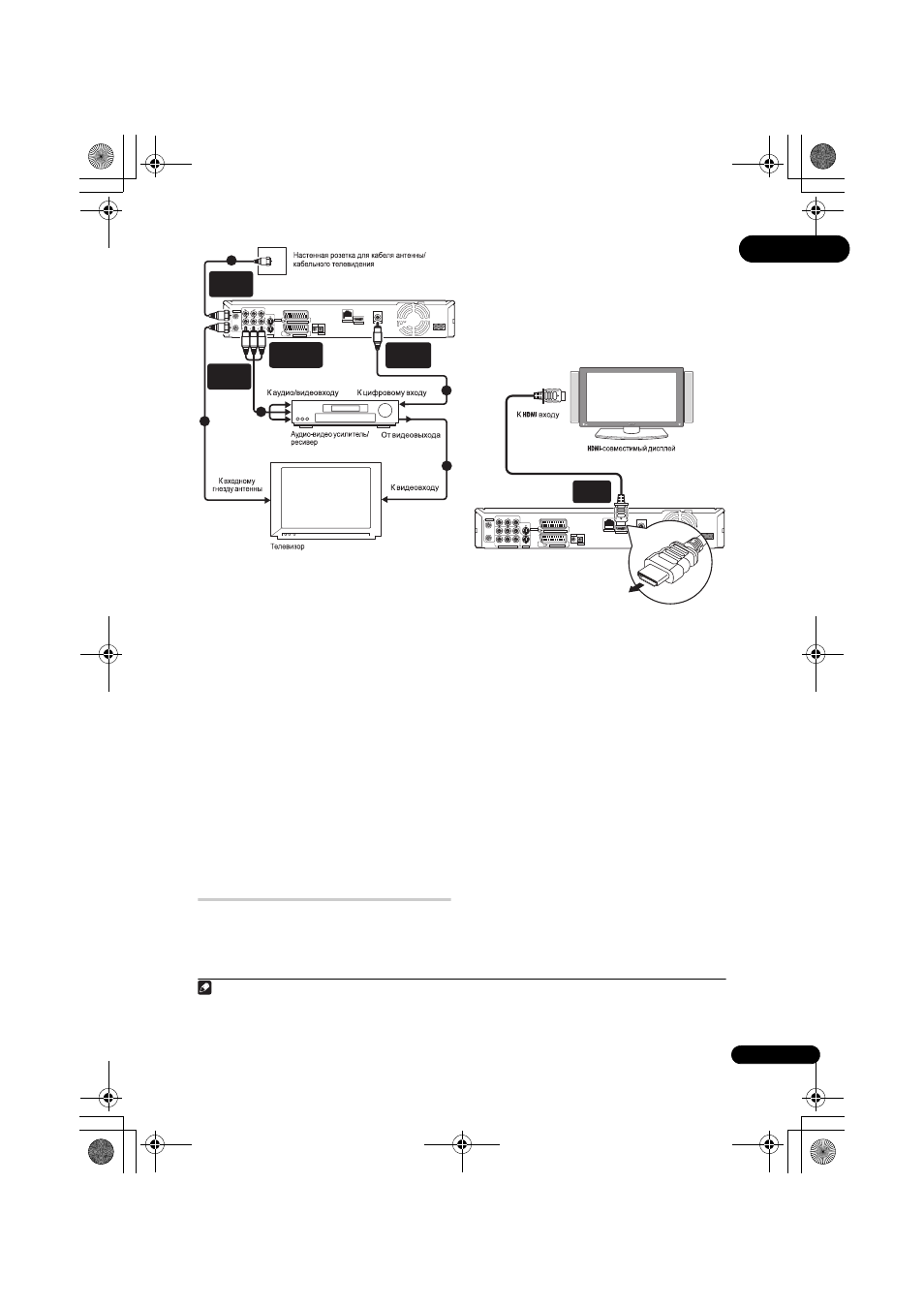

Подключите высокочастотные
антенные кабели как показано на
иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
Подключите разъем DIGITAL AUDIO
OUT (COAXIAL)
на данном рекордере к
коаксиальному цифровому входу на
аудиовизуальном усилителе/ресивере.
Это позволит прослушивать
многоканальный стереозвук.
3
Подключите аналоговые разъемы
AUDIO OUTPUT
и VIDEO OUTPUT на
этом рекордере к аналоговым входам
аудио и видео на аудио-видео
усилителе/ресивере.
4
Подключите видеовыход аудио-
видео усилителя/ресивера к
видеовходу телевизора.
Подключение через HDMI
При наличии оборудованного функциями
HDMI или DVI
1
монитора или экрана
2
, с
помощью HDMI кабеля
3
(не поставляется),
можно его подключить к данному рекордеру.
Терминал HDMI выводит несжатые
цифровые видеосигналы, а также почти
любой вид цифровых аудиосигналов.
1
С помощью кабеля HDMI
подключите разъем HDMI OUT на
данном рекордере к разъему HDMI на
экране, совместимом с HDMI.
• Стрелка на корпусе разъема кабеля
должна быть направлена вниз для
правильной подгонки с разъемом на
рекордере.
При подключении к компоненту HDMI или
поддерживающему HDCP компоненту DVI,
высвечивается индикатор HDMI.
Настройка HDMI обычно происходит
автоматически. Однако, существуют
параметры, которые при необходимости
могут быть изменены. Подробнее об этом см.
HDMI Output (доступен только при
подключении устройства HDMI) на стр. 135.
Помните, что параметры HDMI эффективны,
пока они не изменены, или пока не
подключен новый компонент HDMI.
Примечание
1 В зависимости от подключенного компонента, использование DVI подключения может привести к
неустойчивым передачам сигнала.
2 Разрешение в пикселях видеовыхода HDMI данного рекордера составляет (согласно телевизионному растру):
NTSC (720 x 480i/p, 1280 x 720p, 1920 x 1080i/p) и PAL (720 x 576i/p, 1280 x 720p, 1920 x 1080i/p). Если экран не
поддерживает данные разрешения, картинка может отображаться несоотвествующим образом.
3 Видеосигналы 1080p могут отображаться неправильно, если не используется Высокоскоростной кабель HDMI.
AC IN
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
G-LINK
CONTROL
LAN(10/100)
HDMI OUT
DIGITAL OUT
ANTENNA
IN (RF IN)
ANTENNA
OUT
AUDIO/VIDEO
OUTPUT
DIGITAL
AUDIO OUT
3
1
1
2
4
AC IN
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
G-LINK
CONTROL
LAN(10/100)
HDMI OUT
DIGITAL OUT
HDMI
IN
HDMI
OUT
