19
Ru
02
Установите конец с инфракрасным
передатчиком кабеля G-LINK™ таким
образом, чтобы инфракрасный передатчик
на кабельном/спутниковом/цифровом
наземном ресивере мог принимать
управляющие сигналы (см. рисунок).
Чтобы определить место расположения
инфракрасного ресивера на передней панели,
см. руководство, поставляемое с кабельным/
спутниковым/цифровым наземным
ресивером. Также можно
поэкспериментировать с пультом ДУ,
включая его на очень близком расстоянии, что
позволит определить расположение ресивера.
Совет
• Данный рекордер оборудован функцией
“сквозного канала”, что позволяет
записывать телевизионную программу
от встроенного телевизионного тюнера
рекордера и одновременно
просматривать видеозаписи на
видеомагнитофоне (Для использования
данной функции, когда рекордер
находится в режиме ожидания, параметр
Power Save должен быть установлен на
Off — см. Power Save на стр. 127).

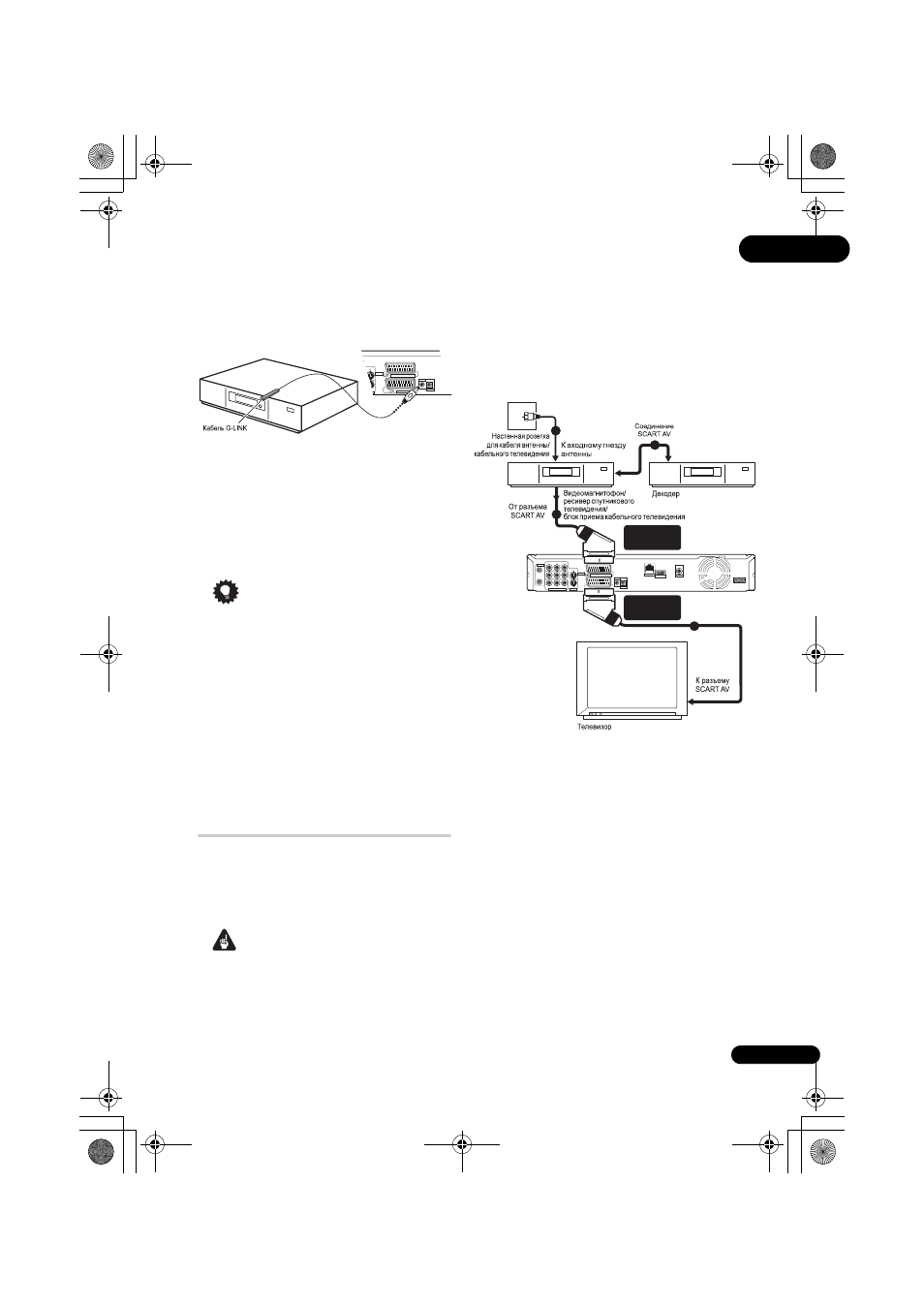

Подключение внешнего
декодера (1)
При наличии внешнего отдельного декодера,
предназначенного для системы спутникового
или кабельного телевидения, используйте
настройки, описанные на этой странице. О
подключении кабеля G-LINK™ см. выше.
Важно
• Не подключайте декодер напрямую к
этому рекордеру.
• Информация от декодера (например,
связанная с платными телевизионными
услугами) может просматриваться,
только когда этот рекордер выключен
(находится в режиме ожидания).
• Чтобы функция записи по таймеру на
этом рекордере работала правильно,
видеомагнитофон/ресивер спутникового
телевидения/блок приема кабельного
телевидения должны быть также
включены во время записи.
• При использовании этой настройки
невозможно просматривать одну
телепрограмму и одновременно
записывать другую.
1
Подключите кабель антенны/
розетку кабельного телевидения к
входу антенны на видеомагнитофоне/
спутниковом ресивере/блоку приема
спутникового телевидения.
2
Используйте кабель SCART (не
поставляется) для подключения
декодера к видеомагнитофону/
ресиверу спутникового телевидения/
блоку приема кабельного телевидения.
Более подробно см. в руководстве по декодеру.
3
Используйте кабель SCART для
подключения видеомагнитофона/
ресивера спутникового телевидения/
блока приема кабельного телевидения
к аудио-видео разъему AV2 (INPUT 1/
DECODER)
на этом рекордере.
4
Используйте SCART кабель для
подключения аудио-видео терминала
AV1 (RGB)-TV
к телевизору.
IN
S-VIDEO
O
OUTPUT
INPUT 3
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
G-LINK
CONTROL
AC IN
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
G-LINK
CONTROL
LAN(10/100)
HDMI OUT
DIGITAL OUT
1
2
3
4
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
