02
18
Ru
Подключение декодера,
спутникового ресивера или
цифрового наземного
ресивера
При наличии кабеля, спутникового или
цифрового наземного ресивера с встроенным
декодером подключите его к данному
рекордеру и телевизору, как показано на
данной странице.
1
При использовании
отдельного декодера для кабельного/
спутникового телевидения подключите его в
соответствии с инструкциями на следующей
странице.
Данное подключение позволяет:
• Записывать любой канал, выбрав его на
декодере, спутниковом ресивере или
цифровом наземном ресивере.
• Изменять каналы и устанавливать
таймер записи на внешнем ресивере,
используя систему GUIDE Plus+™ (через
кабель G-LINK™, после настройки).
Важно
• Не подключайте этот рекордер к
телевизору через видеомагнитофон,
спутниковый ресивер или другой
компонент, используя функцию ‘прямо’.
Всегда подключайте каждый компонент
непосредственно к телевизору или
аудио-видео усилителю/ресиверу.
• Для установки таймера записи с
использованием системы GUIDE Plus+
убедитесь, что внешний ресивер
включен.

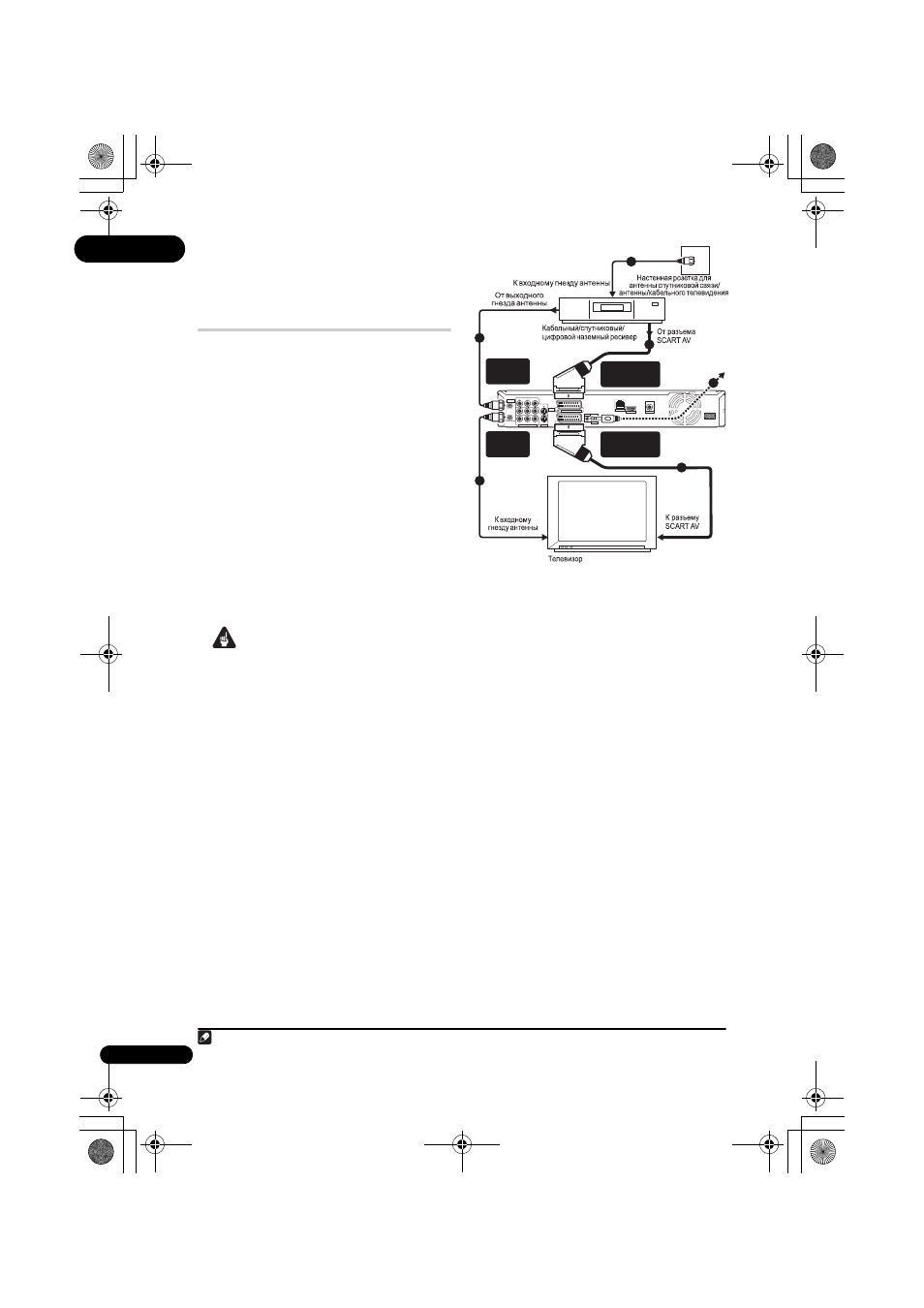

1
Подключите высокочастотные
антенные кабели как показано на
иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
С помощью кабеля SCART (не
поставляется) подключите аудио-
видео разъем AV1 (RGB)-TV к аудио-
видео разъему SCART на телевизоре.
Это позволит просматривать диски.
3
Используя другой SCART кабель,
подключите аудио-видео терминал
AV2 (INPUT 1/DECODER)
к аудио-видео
терминалу SCART на кабельной
коробке/спутниковом/цифровом
наземном ресивере.
Это позволит записывать закодированные
телевизионные каналы.
4
Подключите поставляемый кабель
G-LINK™
к разъему G-LINK™.
Это позволит управлять тюнером внешнего
ресивера с помощью системы GUIDE
Plus+™.
Примечание
1 На схеме показаны видео соединения SCART, но также можно использовать любое другое аудио-видео
подключение.
AC IN
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
G-LINK
CONTROL
LAN(10/100)
HDMI OUT
DIGITAL OUT
ANTENNA
IN (RF IN)
ANTENNA
OUT
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
1
1
2
3
4
1
