17
Ru
02
Использование аудио-видео
выходов другого типа
Если невозможно использовать аудио-видео
терминал SCART для подключения
телевизора к данному рекордеру,
существуют стандартные аудио-видео
выходы, а также выход S-Video и
компонентного видеосигнала.

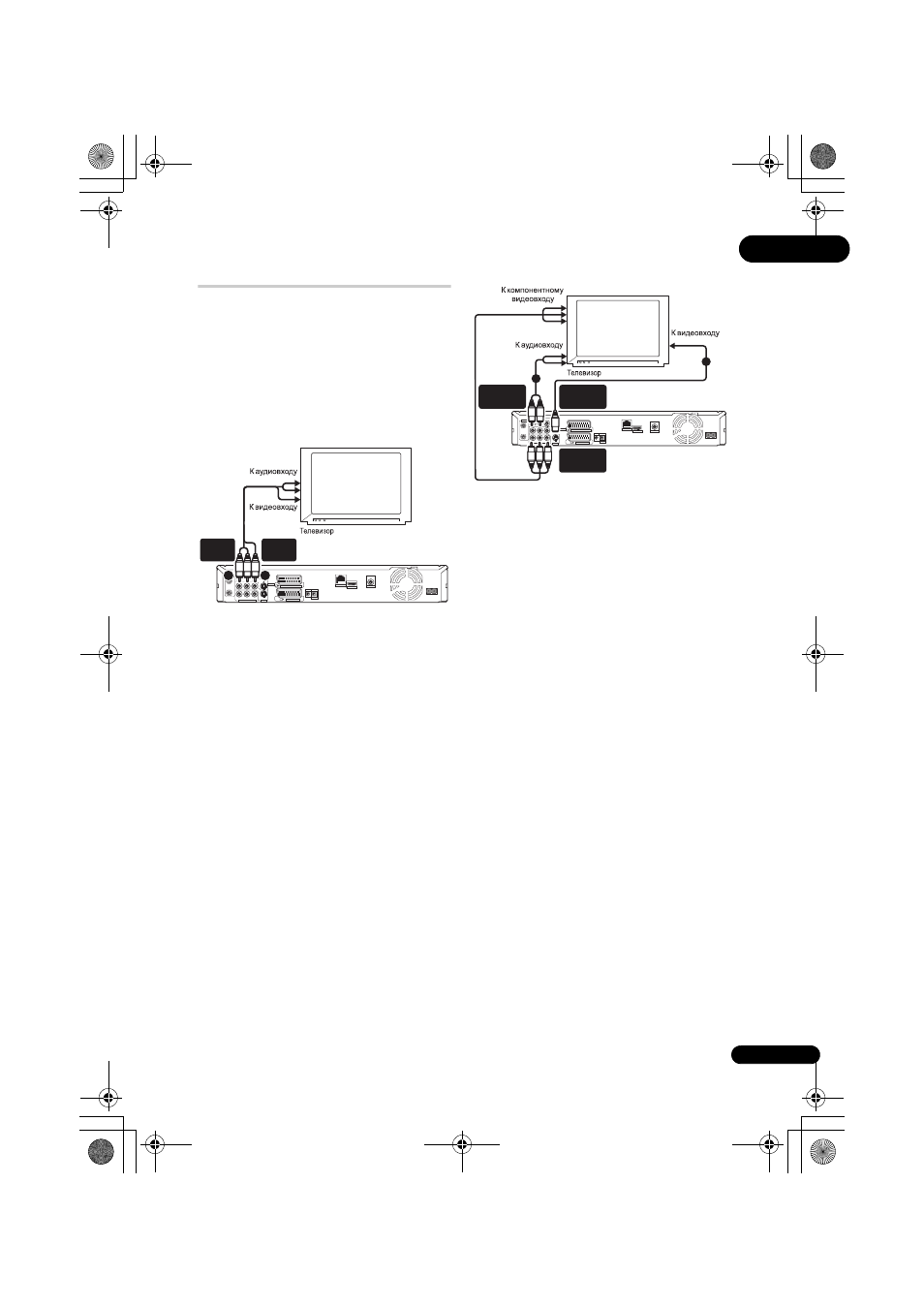

Использование поставляемого
аудио-видео кабеля
1
Подключите разъем VIDEO
OUTPUT
к видеовходу телевизора.
Для подключения видео используйте желтый
разъем поставляемого аудио-видео кабеля.
2
Подключите разъемы AUDIO
OUTPUT
к соответствующим
аудиовходам телевизора.
Для подключения аудио используйте
красный и белый разъемы поставляемого
аудио-видео кабеля. Для обеспечения
правильного стереозвучания убедитесь, что
левый и правый выходы подключены к
соответствующим входным разъемам.
Использование функции выхода
S-Video
или компонентного видео
1
Подключите выход S-Video или
выход компонентного видео к
соответствующему разъему
телевизора.
Для подключения S-Video с помощью
S-Video кабеля (не поставляется)
подключите разъем S-VIDEO OUTPUT к
входу S-Video телевизора.
Для подключения компонентного видео
воспользуйтесь кабелем компонентного
видео (не поставляется), чтобы подключить
разъем COMPONENT VIDEO OUT к входу
компонентного видео телевизора.
О настройке выхода компонентного видео
для использования на телевизоре с
поддержкой строчной развертки см. также
Component Video Out на стр. 129.
2
Подключите разъемы AUDIO
OUTPUT
к соответствующим
аудиовходам телевизора.
Можно использовать поставляемый аудио-
видео кабель, не подключая желтый штекер
для видео. Для обеспечения правильного
стереозвучания убедитесь, что левый и
правый выходы подключены к
соответствующим входным разъемам.
AC IN
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
G-LINK
CONTROL
LAN(10/100)
HDMI OUT
DIGITAL OUT
VIDEO
OUTPUT
AUDIO
OUTPUT
1
2
AC IN
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
G-LINK
CONTROL
LAN(10/100)
HDMI OUT
DIGITAL OUT
1
2
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
AUDIO
OUTPUT
