ВАРИАНТЫ
УСТАНОВКИ
Кухонный шкаф с дверцей
Шкаф должен иметь специальную конструкцию,
обеспечивающую отсутствие какого либо контакта с
дном варочной панели, которое может нагреваться
при ее использовании. Рекомендуемое решение
показано на Рис. 11.
Панель, устанавливаемая под варочной панелью,
должна быть съемной для обеспечения легкого
доступа на случай выполнения ремонтных работ.
Кухонный шкаф с духовкой
Размеры выемки под варочную панель должны
соответствовать приведенным на Рис. 12; в шкафу
должны иметься отверстия для обеспечения
непрерывного притока воздуха.
Во избежание перегрева встраивание должно
производиться так, как показано на Рис. 12 и 13.
Электрические подключения духовки и варочной
панели должны быть выполнены по отдельности, как
по соображениям безопасности, так и для
обеспечения простоты вынимания духовки.
Расстояние от подвесных шкафов или вытяжки до
варочной панели должно составлять не менее 650 мм
(Рис. 9).

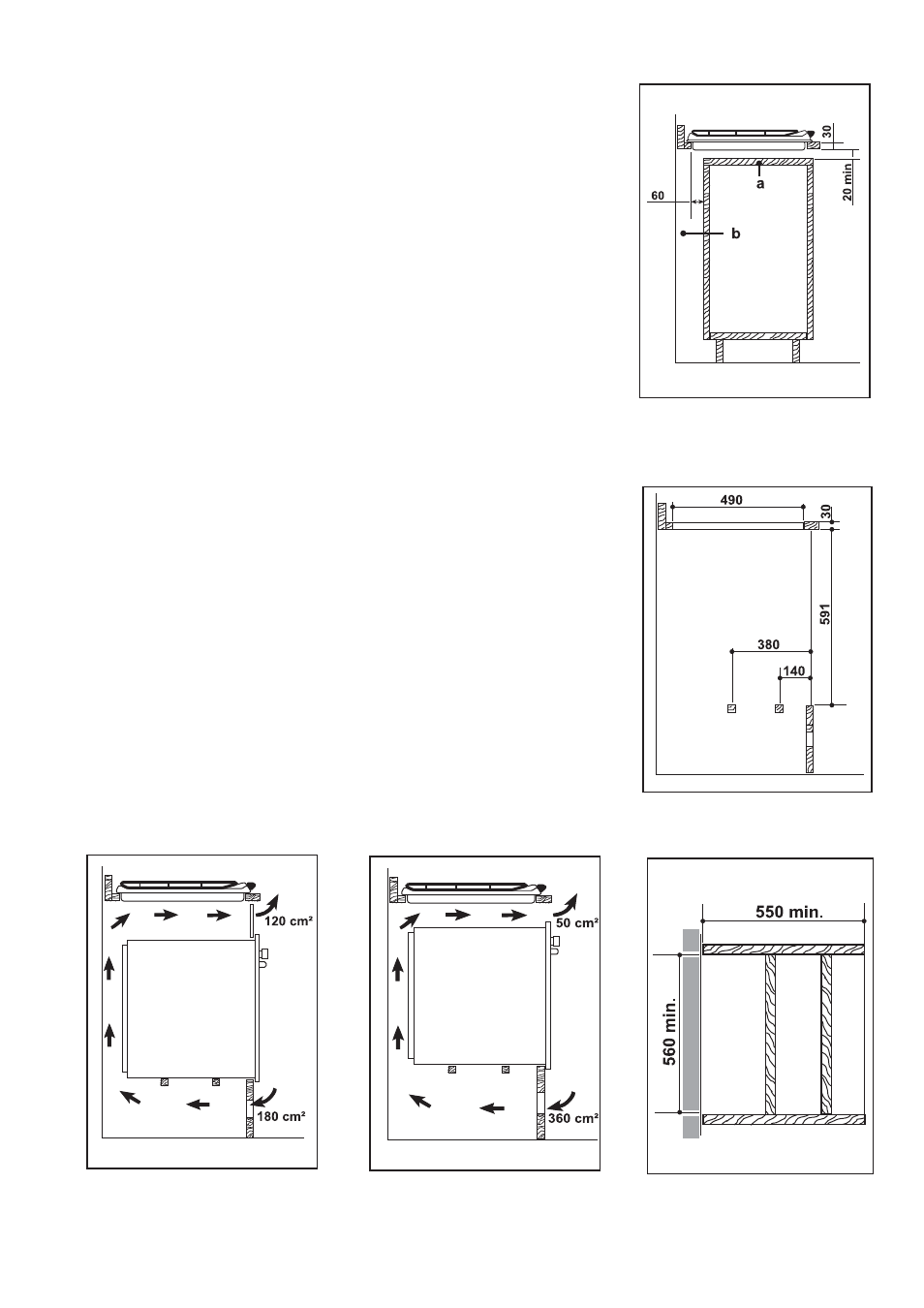

a) Съемная панель
b) Пространство, которое может
быть использовано для
подключения
Рис. 11
Рис. 12
Рис. 13
FO
2 1 0 3
FO
2 1 0 4 FO
2 1 0 5
Рис. 14 Рис. 15
