24
ЗАМЕНА ИНЖЕКТОРОВ
•
Снимите подставки для посуды.
•
Снимите крышки горелок и рассекатели.
•

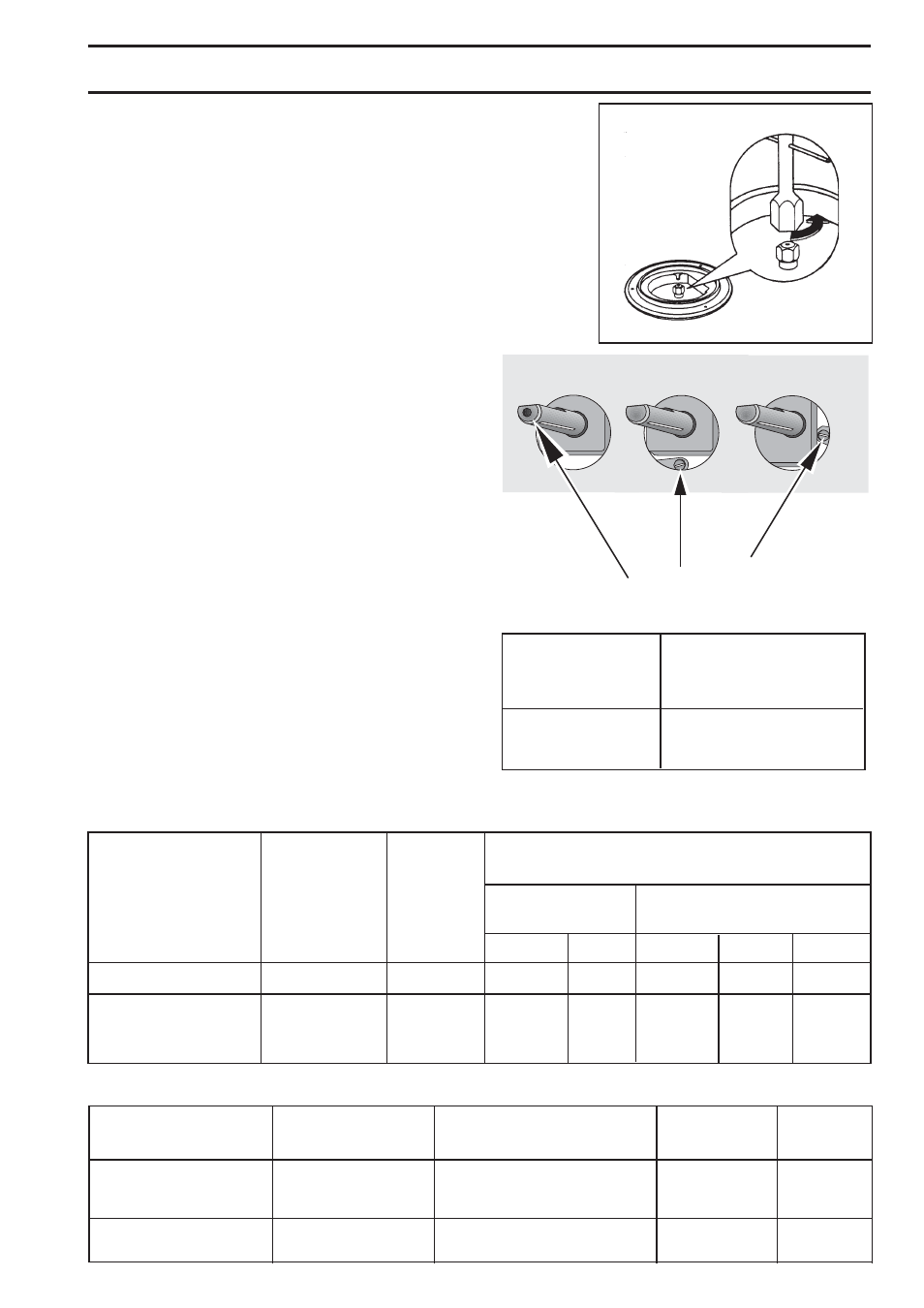

С помощью торцевого ключа на 7 открутите и
снимите инжекторы (Рис. 7), и замените их на те,
которые соответствуют применяемому типу газа
(см. табл. 2 2a).
•
Установите детали на место, выполнив в обратном
порядке вышеописанную процедуру.
•
Замените идентификационную табличку
(размещенную вблизи трубы подачи газа) на
табличку, соответствующую новому типу
используемого газа. Вы найдете эту табличку в
пакете с инжекторами, поставленном вместе с
прибором.
Если давление подачи газа отличается от требуемой
величины или подвержено колебаниям, на трубу подачи
газа следует установить соответствующий регулятор
давления в соответствии с действующими нормами.
6. Переоборудование на другие типы газа
Рис. 7
FO
0 3 9 2
РЕГУЛИРОВКА МИНИМАЛЬНОГО УРОВНЮ
ПЛАМЕНИ
Для регулировки минимального уровня пламени горелок
действуйте следующим образом:
•
Зажгите горелку.
•
Поверните ручку в положение, соответствующее
минимальному пламени.
•
Снимите ручку.
•
Тонкой отверткой отрегулируйте положение винта
обводного клапана (см. Рис. 8 “a”). При
переоборудовании панели с природного на
сжиженный нефтяной газ (LPG) плотно затяните
винт, вращая его по часовой стрелке так, чтобы
получилось небольшое стабильное пламя.
•
В заключение убедитесь, что пламя не гаснет при
быстром повороте ручки из максимального в
минимальное положение.
Эта процедура легко выполнима независимо от того,
каким образом установлена или встроена в рабочий
стол варочная панель.
ГОРЕЛКА
НОРМАЛЬНАЯ ПОНИЖЕННАЯ
НОРМАЛЬНАЯ
МОЩНОСТЬ
МОЩНОСТЬ
МОЩНОСТЬ
кВт
кВт
ПРИРОДНЫЙ ГАЗ
LPG (СЖИЖЕННЫЙ НЕФТЯНОЙ ГАЗ)
G20 20 мбар
28 30/37 мбар
инж. 1/100
м
3
/час
инж. 1/100 г/час G30 г/час G31
Вспомогательная (малая)
1
0,33
70
0,095
50
73
71
Природный газ:
Быстродействующая
(большая)
3
0,75
119
0,286
86
204
200
LPG: 2,8
Горелка иаметр обводного клапана
в 1/100 мм
Вспомогательная
28
Быстродействующая 42
Табл. 1: Диаметры обводных клапанов
Таб. 2 : инжекторы
Рис. 8
винт обводного клапана
Табл. 2a : инжекторы только для России ПРИРОДНЫЙ ГАЗ G20 13 мбар
ГОРЕЛКА
НОРМАЛЬНАЯ
ПОНИЖЕННАЯ
инж. 1/100
м
3
/час
МОЩНОСТЬ кВт
МОЩНОСТЬ кВт
Вспомогательная
0,90
0,33
80
0,09
(малая)
Быстродействующая
1,9
0,75
120
0,20
(большая)
