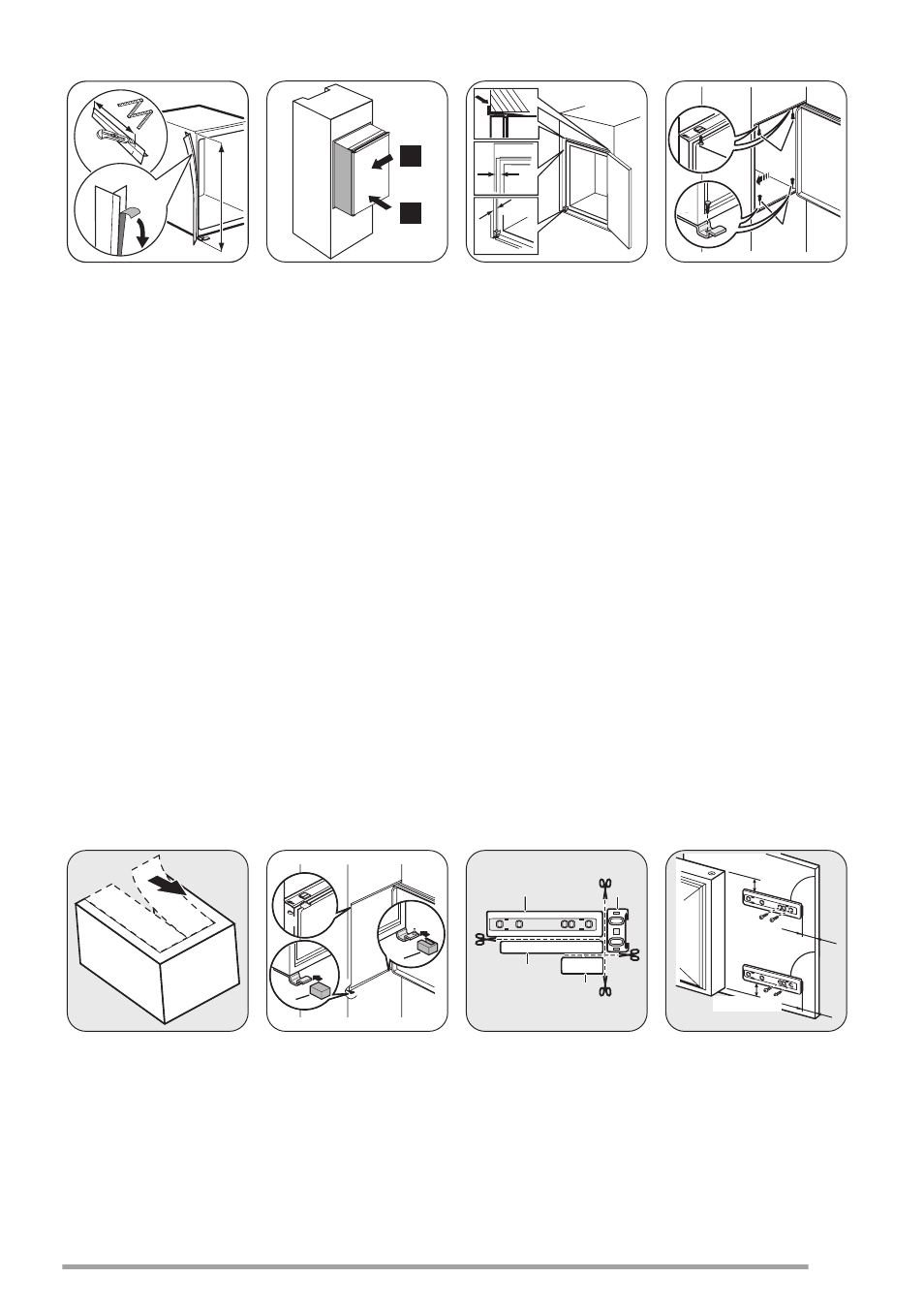

У разі необхідності
відріжте клейку
ущільнювальну
стрічку і накладіть її
на прилад, як пока-
зано на малюнку.
1
2
Встановіть прилад у
нішу.
Просовуйте прилад
у напрямку, вказано-
му стрілками (1), до-
ки кришка верхнього
зазору не досягне
кухонних меблів.
Просовуйте прилад
відносно шафки в
напрямку, вказано-
му стрілками (2), в
протилежний від за-
віси бік.
44mm
4mm
Відрегулюйте поло-
ження приладу у ні-
ші.
Подбайте про те,
щоб відстань між
приладом і переднім
краєм шафки стано-
вила 44 мм.
За допомогою криш-
ки нижньої завіси
(міститься у пакунку
з приладдям) можна
перевірити правиль-
ність відстані між
приладом і кухонни-
ми меблями.
Подбайте про те,
щоб зазор між при-
ладом і шафкою
становив 4 мм.
Відчиніть дверцята.
Встановіть кришку
нижньої завіси на
місце.
I
I
Закріпіть прилад у
ніші за допомогою 4
гвинтів.
Зніміть необхідну
частину кришки заві-
си (E). Знімайте ча-
стину DX, якщо заві-
са знаходиться пра-
воруч, і частину SX
в іншому випадку.
E
E
D C
Закріпіть кришки (C,
D) на отворах для
з’єднувачів і завіс.
Закріпіть кришки (E)
на завісі.
Ha Hb
Hc
Hd
Від’єднайте деталі
(Ha), (Hb), (Hc) і
(Hd).
ca. 50 mm
ca. 50 mm
21 mm
90°
21 mm
90°
Встановіть деталь
(Ha) на внутрішній
бік кухонних меблів.
