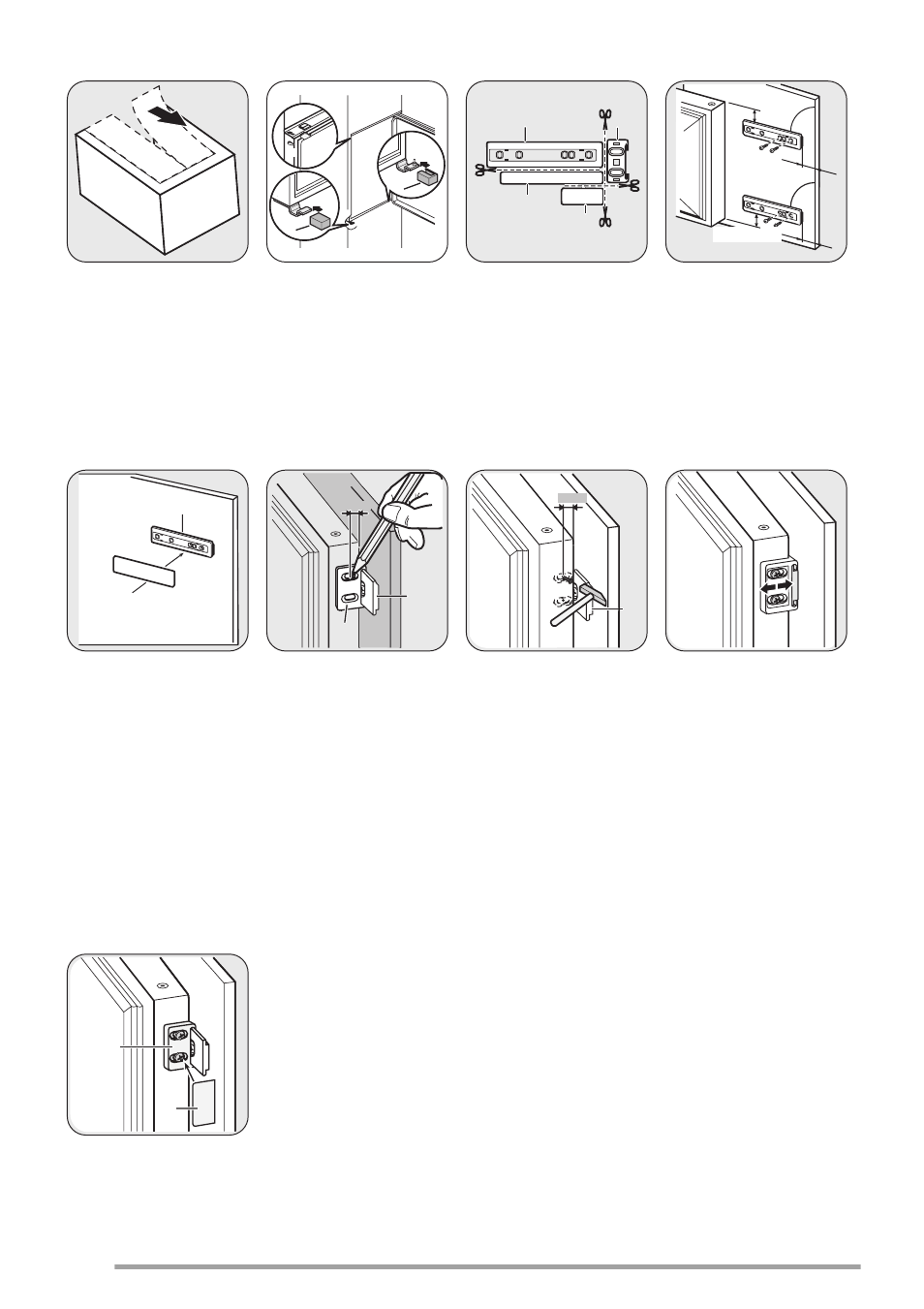

Извадете го
правилниот дел од
капакот на шарката
(E). Внимавајте да
го извадите делот
DX ако шарката е
десно, а SX ако
шарката е лево.
E
E
D C
Прицврстете ги
капаците (C, D) во
дршките и дупките н
шарката.
Прицврстете ги
капаците на
решетката (Е) за
решетката.
Ha Hb
Hc
Hd
Откачете ги
деловите (Ha), (Hb),
(Hc) и (Hd).
ca. 50 mm
ca. 50 mm
21 mm
90°
21 mm
90°
Наместете го делот
(Ha) од
внатрешната страна
на кујнскиот мебел.
Ha
Hc
Притиснете го делот
(Hc) на делот (Ha).
Ha
Hb
8 mm
Отворете ги вратата
на апаратот и
вратата на кујнскиот
мебел под агол од
90°
Вметнете го
квадратчето (Hb) во
водилката (Ha).
Спојте ги вратата на
апаратот и вратата
на мебелот и
означете ги дупките.
Ha
K
8 mm
Извадете ги
држачите и
означете растојание
од 8 мм од
надворешниот раб
на вратата каде што
треба да се намести
клинот (К).
Hb
Ставете го
квадратчето на
водилката повторно
и прицврстете го со
приложените
шрафови.
Порамнете ги
вратата на кујнскиот
мебел и вратата на
апаратот
нагодувајќи го делот
Hb.
Hb
Hd
Притиснете го делот
(Hd) на делот (Hb).
26
