x
x

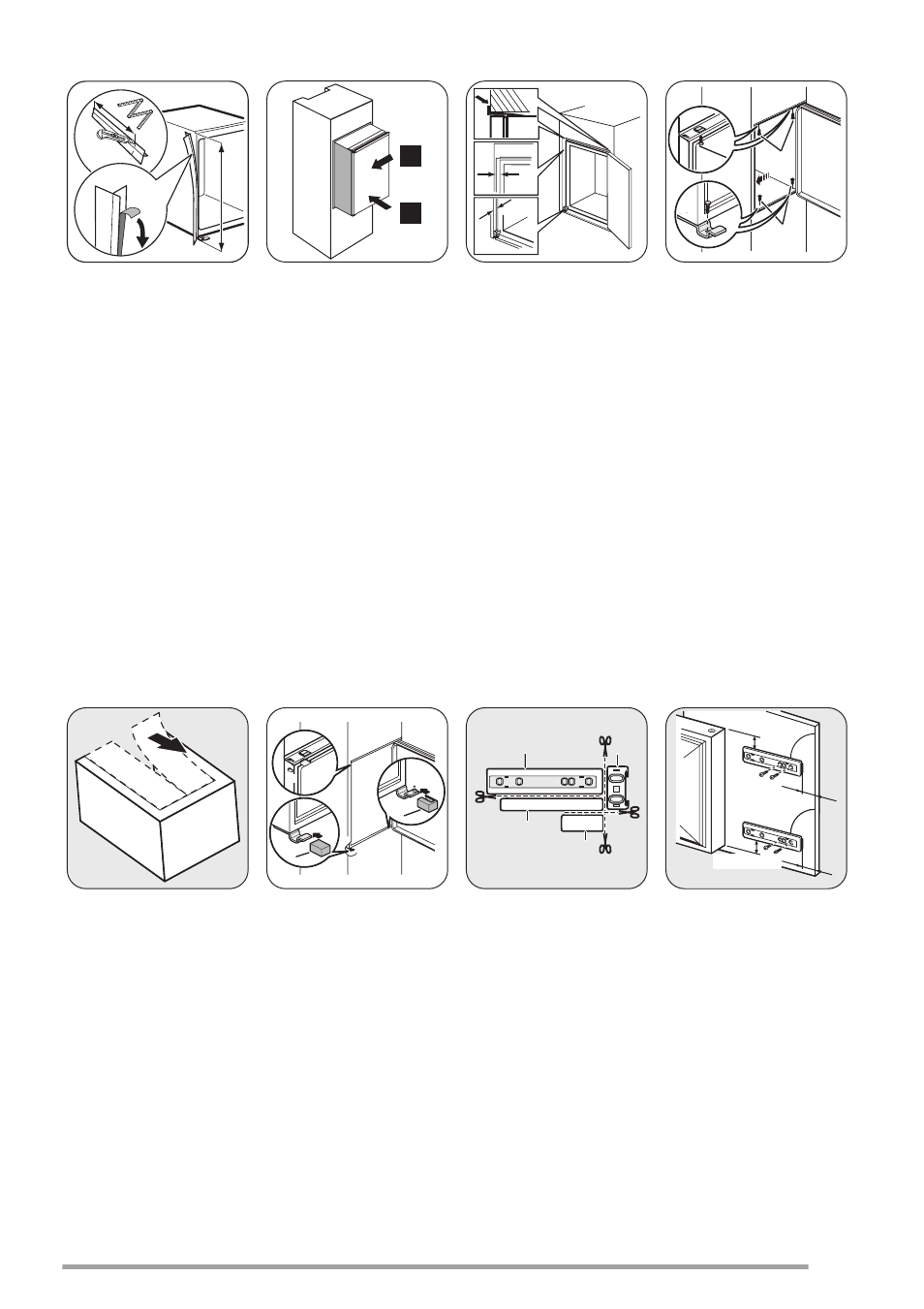

Ja nepieciešams, no-
grieziet blīvlenti un
tad pielieciet ierīcei,
ka parādīts attēlā.
1
2
Ievietojiet ierīci iebū-
vēšanai paredzētajā
nišā.
Pabīdiet ierīci bultiņu
(1) virzienā līdz aug-
šējā sprauga starp
virtuves mēbeli un ie-
rīci pazūd.
Pabīdiet ierīci bultiņu
(2) virzienā līdz ska-
pītim eņģu pretējā
pusē.
44mm
4mm
Pielāgojiet ierīci iz-
griezumā mēbelē.
Pārliecinieties, lai at-
tālums starp ierīci un
skapīša priekšējo
malu būtu 44 mm.
Apakšējās eņģes ap-
valks (piederumu
maisā) nodrošina pa-
reizu attālumu starp
ierīci un virtuves mē-
beli.
Pārliecinieties, lai at-
starpe starp ierīci un
skapīti būtu 4 mm.
Atveriet durvis. No-
vietojiet apakšējās
eņģes apvalku vietā.
I
I
Pieskrūvējiet ierīci pie
mēbeles izgriezuma
ar 4 skrūvēm.
Noņemiet vajadzīgo
daļu no eņģes apval-
ka (E). Pārliecinieties,
ka noņemat DX daļu
labajai eņģei, SX pre-
tējai eņģei.
E
E
D C
Piestipriniet apvalkus
(C,D) pie kronštei-
niem un eņģu atve-
rēm.
Piestipriniet eņģu ap-
valkus (E) pie eņģēm.
Ha
Hb
Hc
Hd
Atvienojiet daļas
(Ha), (Hb), (Hc) un
(Hd).
ca. 50 mm
ca. 50 mm
21 mm
90°
21 mm
90°
Uzstādiet daļu (Ha)
virtuves mēbeles
iekšpusē.
11
