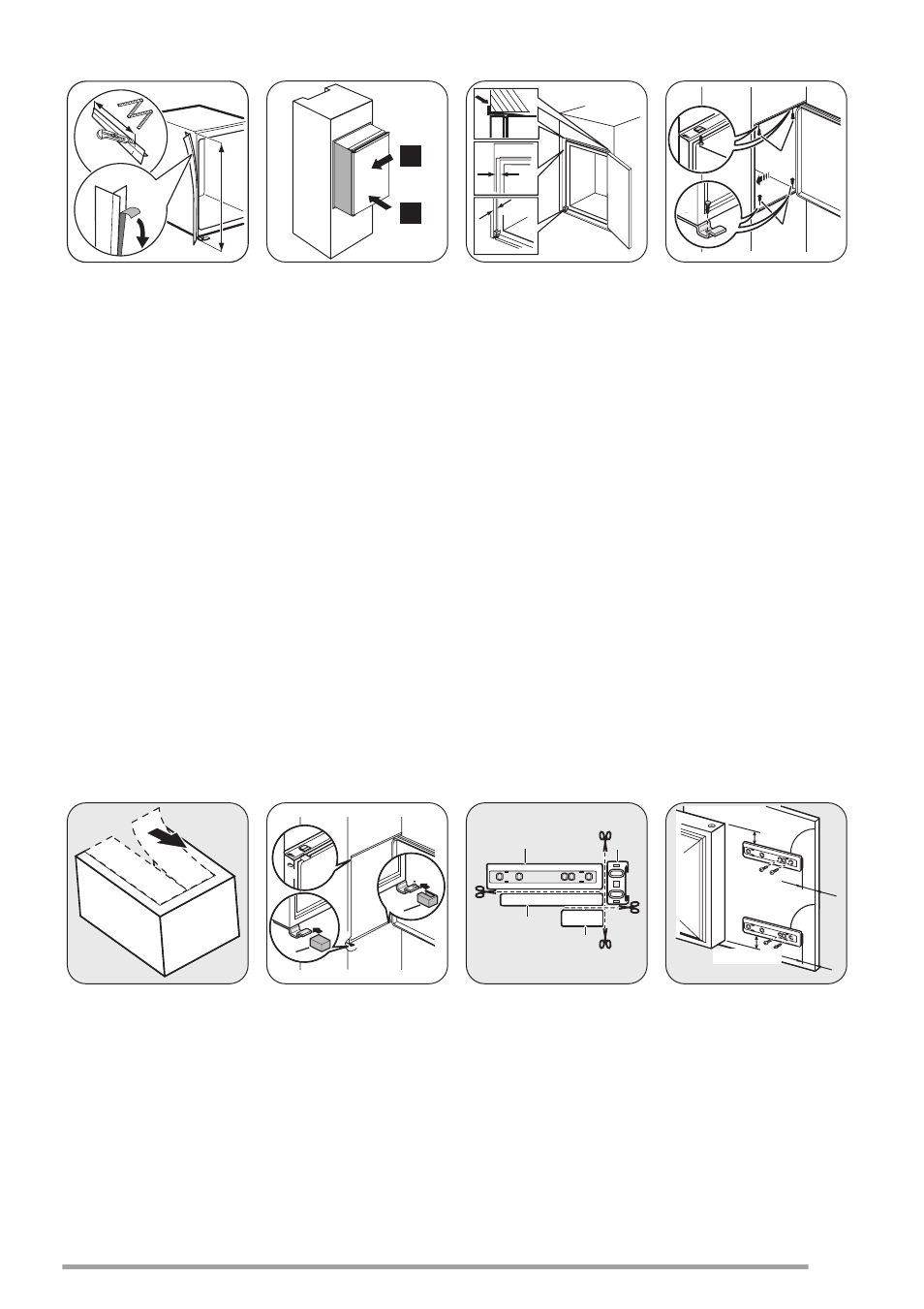

Уколико је потреб-
но, исеците лепљи-
ву траку за причвр-
шћивање, а затим је
нанесите на уређај
као што се види на
слици.
1
2
Поставите уређај у
нишу.
Погурајте уређај у
правцу који показују
стрелице (1) све док
се поклопац горњег
зазора не заустави
на кухињском еле-
менту.
Погурајте уређај у
правцу стрелица (2)
уз орман, супротно
од шарке.
44mm
4mm
Наместите уређај у
нишу.
Водите рачуна да
размак између уре-
ђаја и предње ивице
ормарића буде 44
мм.
Поклопац доње
шарке (налази се у
кеси с прибором)
обезбеђује одгова-
рајућу удаљеност
између уређаја и ку-
хињског намештаја.
Водите рачуна да
размак између уре-
ђаја и ормарића бу-
де 4 мм.
Отворите врата. По-
ставите поклопац
доње шарке на ме-
сто.
I
I
Причврстите уређај
у ниши помоћу 4 за-
вртња.
Извадите одговара-
јући део из поклоп-
це шарке (E). Води-
те рачуна да укло-
ните део DX, ако се
ради о десној шар-
ки, односно део SX
ако је у питању ле-
ва.
E
E
D C
Причврстите по-
клопце (C, D) у уши-
це и прорезе за
шарке.
Причврстите по-
клопце шарке (E) на
шарку.
Ha Hb
Hc
Hd
Скините делове
(Ha), (Hb), (Hc) и
(Hd).
ca. 50 mm
ca. 50 mm
21 mm
90°
21 mm
90°
Инсталирајте део
(Ha) са унутрашње
стране кухињског
намештаја.
