Техническое руководство ZyXEL P-330W
117
Приложение B
закрытый службой NAT. Необходимо сконфигурировать переадресацию портов для
порта 1723, чтобы интернет-центр P-330W пересылал пакеты PPTP на сервер. В
описанном выше случае, когда удаленный клиент PPTP инициализирует соединение
PPTP, пользователь должен настроить клиенты PPTP. Интернет-центр P-330W
инициализирует соединение, поэтому нет необходимости в настройке удаленных
клиентов PPTP.
Обзор протокола PPTP
PPTP очень похож на L2TP, поскольку L2TP основывается на PPTP и L2F
(переадресация уровня 2 Cisco). В PPTP участвует 3 стороны, а именно PNS (сервер
сети PPTP), PAC (концентратор доступа PPTP) и пользователь PPTP. PNS – устройство,
поддерживающее стеки протоколов PPP и PPTP и образующее один конец туннеля PPTP.
PAC – устройство, которое выполняет набор номера или отвечает на телефонные
вызовы и ретранслирует пакеты PPP на сервер PNS. Пользователь PPTP – не
обязательно клиент PPP (может также быть сервером PPP). И PNS, и PAC должны
обладать возможностями установки IP-соединения; однако PAC должен также обладать
возможностями набора номера. Телефонная связь устанавливается между
пользователем и PAC, а PAC пересылает пакеты PPP по туннелю на PNS. Пользователь
PPTP не знает о туннеле между PAC и PNS.

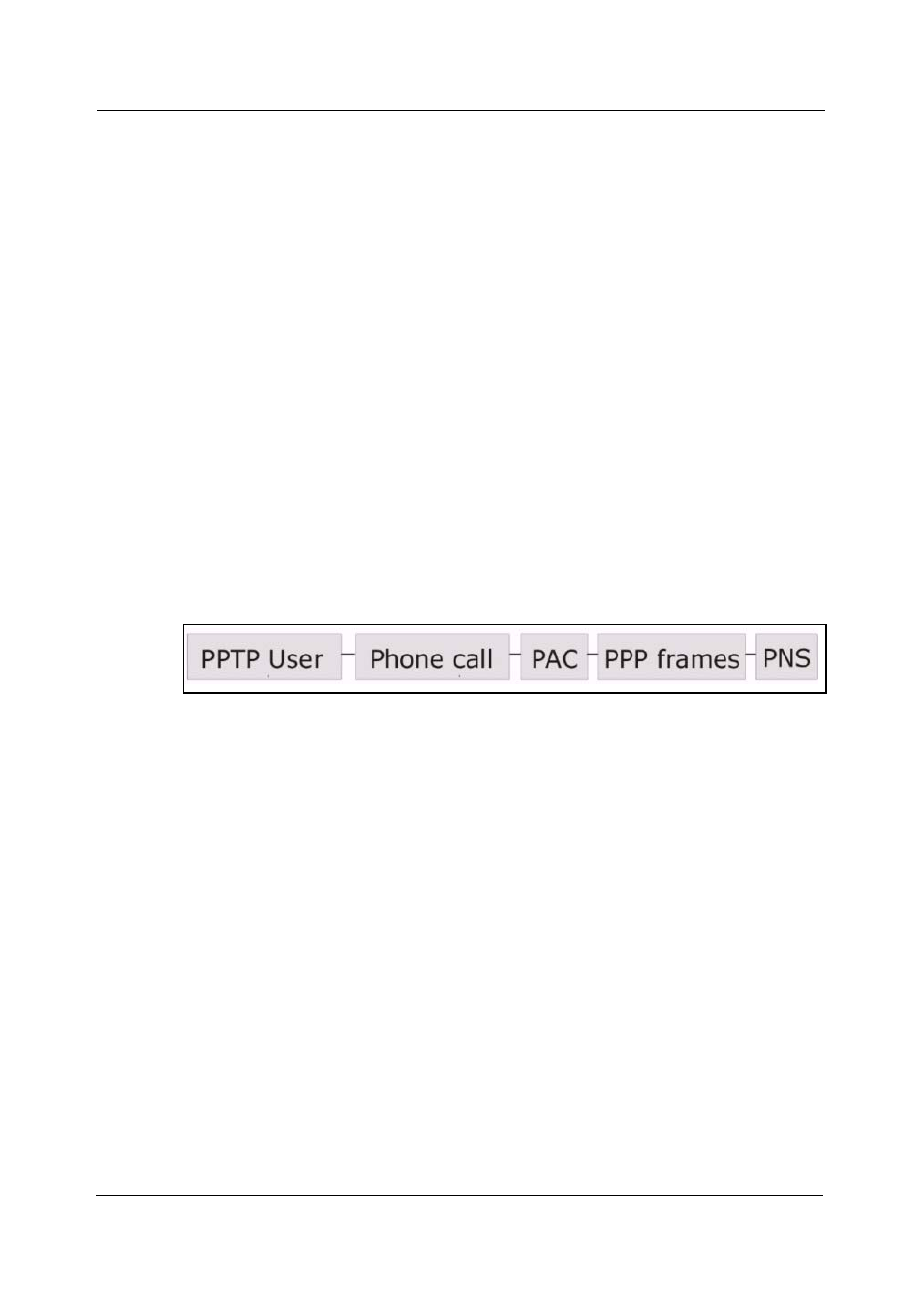

Рис. 68 Обзор протокола PPTP
PPTP является частью ОС Windows. В реализации Майкрософт компьютер,
следовательно, и интернет-центр P-330W, является сервером PNS, запрашивающим у
PAC (ANT) выполнение исходящего вызова через AAL5 на сервер RFC 2364.
Управляющие каналы и каналы PPP
В каждом сеансе PPTP поддерживаются раздельные управляющий канал и канал
данных PPP.
Управляющий канал
Управляющий канал выполняется через TCP. Подобно L2TP, туннельный управляющий
канал устанавливается перед тем, как производится обмен управляющими
сообщениями вызовов. Обратите внимание на то, что туннельный управляющий канал
поддерживает несколько сеансов вызовов.
На следующей диаграмме изображен обмен сообщениями об успешной настройке
вызовов между компьютером и ANT.
